Пескоструйный аппарат своими руками

Комплектующие

Кроме компрессора и сопла, перед тем как смастерить пескоструй, нужно подготовить прочие необходимые материалы и инструменты. Большая часть из них есть в каждой домашней мастерской, но некоторые придется докупить в строительном или хозяйственном магазине.

В качестве емкости для абразива подойдет отработанный газовый баллон, материал которого выполнен из высокопрочного металла. Герметичность баллона также позволяет применять его для хранения и подачи песка. Чтобы всыпать песок было удобнее, к верхней части баллона можно приварить кусок трубы небольшого размера, который будет служить «горловиной». Вместо баллона можно применять любые бочки, емкости.

Если покупка готового компрессора вызывает финансовые затруднения, можно соорудить его самостоятельно. Основой послужит компрессорная головка от пневмопривода МАЗа или ЗИЛа, мощности которой достаточно для создания хорошего пескоструя. Головка должна быть укомплектована ресивером, хотя можно работать и без него – тогда забор воздуха будет производиться в постоянном режиме.

В зависимости от сложности готовой конструкции могут потребоваться и другие комплектующие:

• шаровые краны;
• резиновый шланг с армированными вставками диаметром 14 мм и более;
• шланг для воздуха диаметром до 10 мм;
• штуцеры для крепления шлангов или цанговые зажимы;
• переходная муфта;
• ФУМ-лента для герметизации и соединения элементов;
• пустая пластиковая бутылка на 0,5 литра;
• клеевой пистолет и термоклей;
• шлифовальная машинка или напильник, наждачка с бруском;
• дрель со сверлами;
• острый нож;
• болгарка;
• пассатижи.

Как работать с пескоструйной камерой.

На нижней грани должен быть размещен еще один контейнер, который будет служить для сбора отработанного абразивного материала.

Предусмотрите, чтобы он был съемным, иначе долго камера вам не прослужит. Также на верхней грани или в верхней части боковой грани должно быть отверстие, через которое будет поступать воздух.

Следует разместить его с той стороны, где находится Ваша рабочая рука, потому как в этом случае риск травмы от расходника сводится к минимуму. Учтите, что пескоструйный аппарат, сделанный своими же руками, должен влезать в контейнер, а для этого необходимы чертежи.

Чтобы работать в контейнере было удобно, стоит провести освещение в нее. Конкретного требования в выборе ламп нет, Вы можете выбрать ту, с которой вам удобнее всего работать. Чаще всего в камеру ставят лампы дневного освещения.

Также Вам необходимо будет сделать отверстие с заслонкой или дверкой, через которое вы будете поставлять детали для обработки. Помните, что детали не всех размеров смогут поместиться в данной камере, и в случае, если деталь слишком большая и с ней неудобно работать в камере, придется работать с ней снаружи с помощью пескоструйных машин. Чтобы узнать как сделать пескоструйный аппарат своими руками, вы можете посмотреть видео.

Устройство

Для начала следует рассмотреть, из каких компонентов состоит пескоструй, чтобы четко понимать, как его сделать.

Вне зависимости от схемы устройства, пескоструй должен иметь общий поток абразива и воздуха выходящего типа. Если сборка осуществляется по схеме напорного типа, то песок, благодаря применению давления будет попадать в патрубок выходного типа, где будет производиться перемешивание с воздухом, подающимся при помощи компрессора. Чтобы в канале подачи абразивов формировался вакуум, применяется так называемый эффект Бернулли.

Возможность делать пескоструй из огнетушителя либо других подручных средств различными способами объясняется тем, что можно применить массу вещей и материалов, которые, на первый взгляд, кажутся ненужными.

Самодельный вариант делается на основе типовых схем, которые могут отличаться друг от друга лишь методикой подачи песка на очищаемую деталь. Но какими бы не были схемы (чертёж) устройства, все они будут включать следующие элементы:

• компрессор, который будет осуществлять нагнетание воздушной массы;
• пистолет, с помощью которого будет осуществляться подача абразивного состава на поверхность, требующую очистки;
• шланги;
• бак для хранения абразива;
• ресивер, потребуется для формирования нужного запаса кислорода.

Чтобы увеличить время непрерывного применения оборудования, поддерживать необходимое для качественной работы давление, следует установить влагоотделитель.

Если применяется компрессор плунжерного типа, то на воздушном канале, отвечающем за впуск, следует поставить механизм, который будет производить фильтрование масла.

Какие инструменты и материалы потребуются

Набор материалов и инструментов для пескоструйного аппарата зависит от того, из каких подручных средств предстоит делать приспособление. Чтобы сконструировать агрегат на основе продувочного пистолета, понадобится подготовить:

• пластиковую бутылку на 1-1,5 л;
• компрессор, рассчитанный на давление около 5 бар;
• продувочный пистолет;
• армированный шланг;
• клеевой пистолет;
• дрель;
• напильник;
• острый нож;
• маркер для разметки.

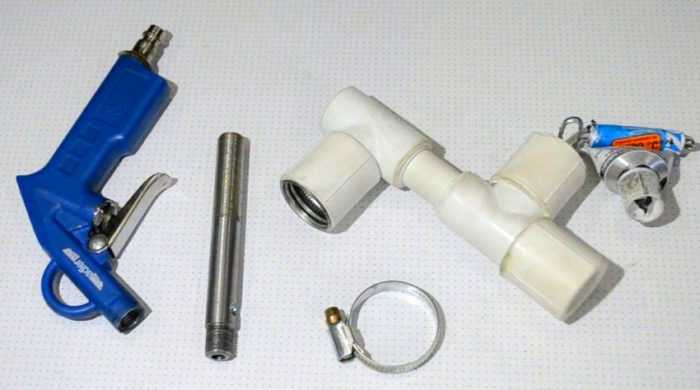

Если делать пескоструйный аппарат предстоит на базе компрессора и обычного распылителя, список инструментов и материалов будет немного другим. Потребуется взять:

• клеевой пистолет;
• пластиковую бутылку 0,5 л;
• компрессор с небольшими показателями мощности;
• дрель;
• недорогой распылитель;
• тефлоновую ленту;
• напильник;
• муфту для перехода с наружной на внутреннюю резьбу;
• нож.

Во всех случаях при создании домашнего аппарата для снятия коррозии необходимо также заранее подготовить абразивный материал. Для самодельных устройств применяют обычно песок.

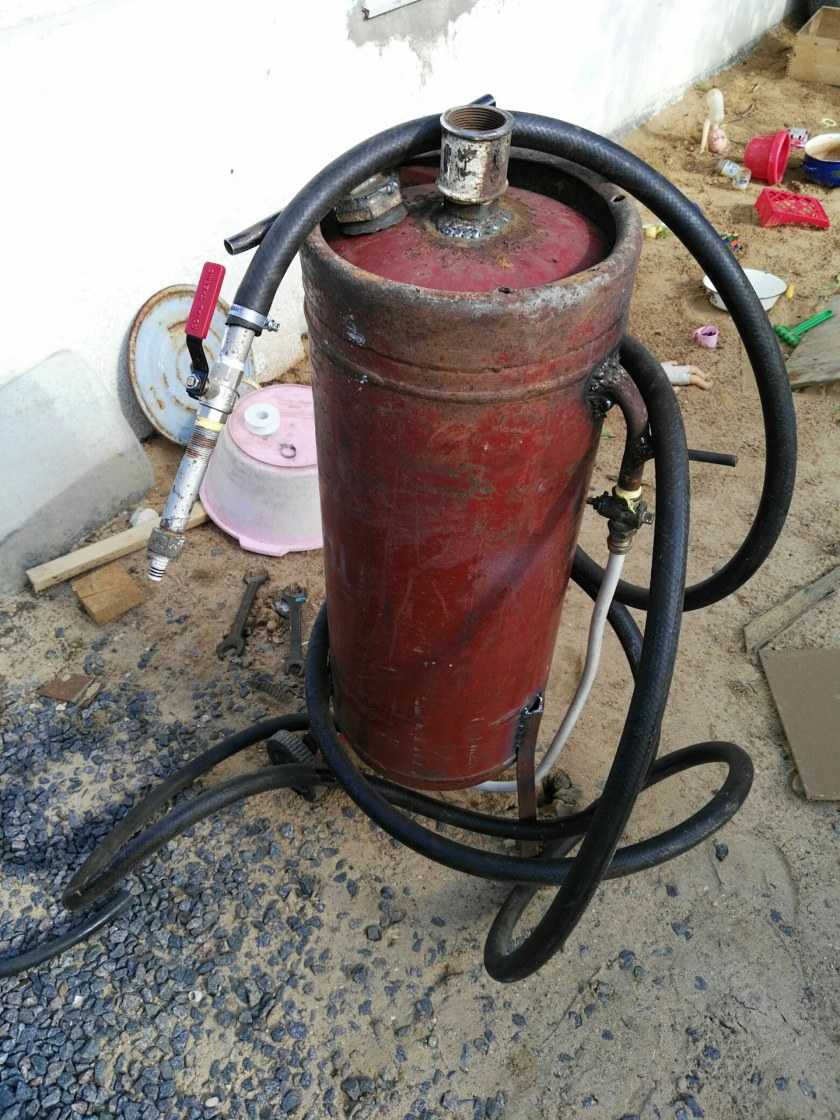

Как сделать пескоструй своими руками из газового баллона

В сети можно найти большое количество видео «Пескоструи своими руками», которые показывают, как делать приборы из газового баллона. Именно такой вариант исполнения считается не только долговечным, но и надежным

Важно во время работы придерживаться инструкций, чтобы избежать несчастных случаев. Для изготовления потребуется использовать такие детали:

• газовый баллон из-под пропана или фреона;
• мощный компрессор производительностью не менее 500 л/мин и мощностью от 3 кВт;
• шаровые краны, регулирующие подачу воздуха и абразивного песка;
• фрагмент водопроводной трубки из стали с резьбой и заглушкой, которая будет применяться в качестве воронки для поступления песка, оптимальный диаметр – 2 дюйма;
• тройник с резьбой, маркированной «ДУ 15»;
• резиновый двухметровый рукав диаметром 14 мм;
• шланг сечением 10 мм, длиной не менее 5 метров;
• 5-метровый газовый рукав, диаметр которого 10 мм;
• зажимы и фитинги для шлангов, лучше взять с запасом;
• сопло;
• пескоструйную насадку для компрессора;
• фум-ленту для надежной герметизации и уплотнения стыковочных узлов.

Пескоструйные приборы выполненные из газового баллона считаются не только долговечными, но и надежными

Сопло, как уже указывалось, можно приобрести либо изготовить самостоятельно из автомобильной свечи или металлического прутка. Главное – помнить, что от этой детали будет зависеть 80% удобства и качества работы: именно благодаря соплу в пескоструе обеспечивается необходимое давление.

Если кратко, то для изготовления сопла потребуется кусок металлического прутка длиной 3 см и диаметром 1 см. Первые 2 сантиметра длины растачиваются до 2,5 мм, оставшийся отрезок должен иметь больший диаметр – примерно 6-6,5 мм.

Пошаговая сборка пескоструйки своими руками: видео

После того как подготовлены все детали, необходимые для изготовления, приступают непосредственно к сборке. Для начала требуется полностью освободить баллон от газа. Для этого следует открутить вентиль и ждать, пока газ полностью выйдет. Нужно быть предельно внимательным, потому как если этот этап проигнорировать, то возможны неприятные последствия. Чтобы быть уверенным, что газ полностью вышел из баллона, рекомендуют вставить шланг, предварительно подключенный к компрессору. Затем проводится полное выкачивание газовой смеси.

После того как бак абсолютно опустеет, в нем нужно выполнить 2 отверстия: одно – на дне баллона (диаметром 1,2 см), второе – на противоположной стороне. Именно во второе отверстие и будет устанавливаться кран сечением 2 дюйма. Сюда же крепится труба такого же диаметра. Дальше выполняются следующие действия:

Сопло прикрепленное к шлангу обязательно нужно закрепить с помощью хомута

На дно баллона, туда, где будет собираться песок, приваривается стальной тройник ДУ-15. Герметичность соединения обеспечит только качественная сварка.
Для устойчивости конструкции следует приварить треногу или закрепить колеса. Второй вариант поможет значительно облегчить транспортировку прибора с места на место.
После завершения работ по изготовлению каркаса приступают к крепежу небольших комплектующих. На каждую резьбу помещается фитинг, все функциональные узлы уплотняются фум-лентой

Важно следить за тем, чтобы все соединения были герметичными.
На открытые концы установленного тройника монтируются резьбовые втулки. Один из выходов патрубка закрывается при помощи шланга 14 мм, а второй – медной трубкой диаметром 10 мм

На медный патрубок крепится армированный рукав.
К вентилю на баллоне подсоединяется штуцер 14 мм. Затем нужно взять шланг 14 мм и зафиксировать его (с использованием цангового зажима) у баллона, другой край крепится на хомут к тройнику.
На оставшийся свободный конец тройника монтируется рукав, объединяющий тройниковый смеситель с соплом.

На последнем этапе компрессор соединяется со смесителем при помощи 10-миллиметрового шланга, после чего можно пробовать подключать установку и начинать эксплуатацию. Если потребуется увеличить мощность подачи песка, к емкости прикрепляется дополнительный штуцер, другой конец которого присоединяется к компрессору.

Как сделать пескоструй своими руками в домашних условиях

Пескоструйка не работает без компрессора, емкости для абразива подходящего размера, сопла. Смотрите видео о сборке аппарата. Газовый баллон обладает идеальными свойствами для емкости под абразив, ведь способен выдерживать сильные нагрузки снаружи и изнутри. Сопла, сделанные из керамики или чугуна, стоят дешево, но и служат не более пары часов. Отдавайте предпочтение таким материалам как карбид вольфрама или бор.

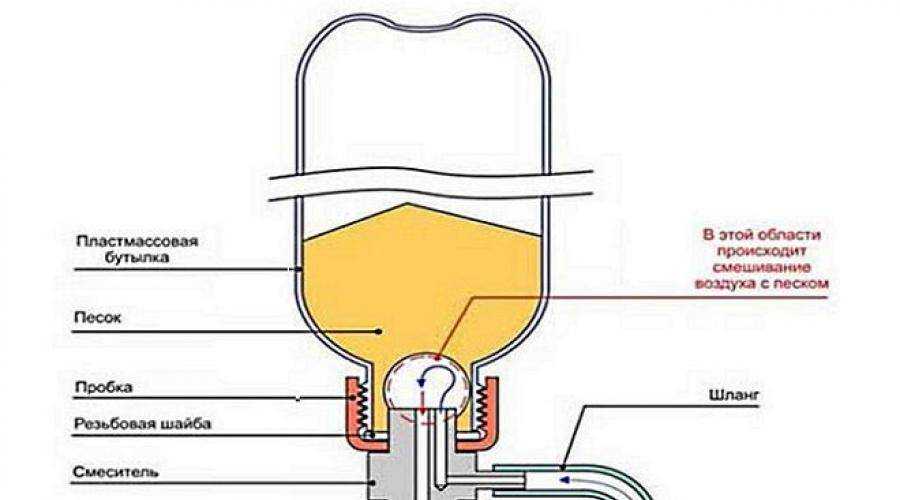

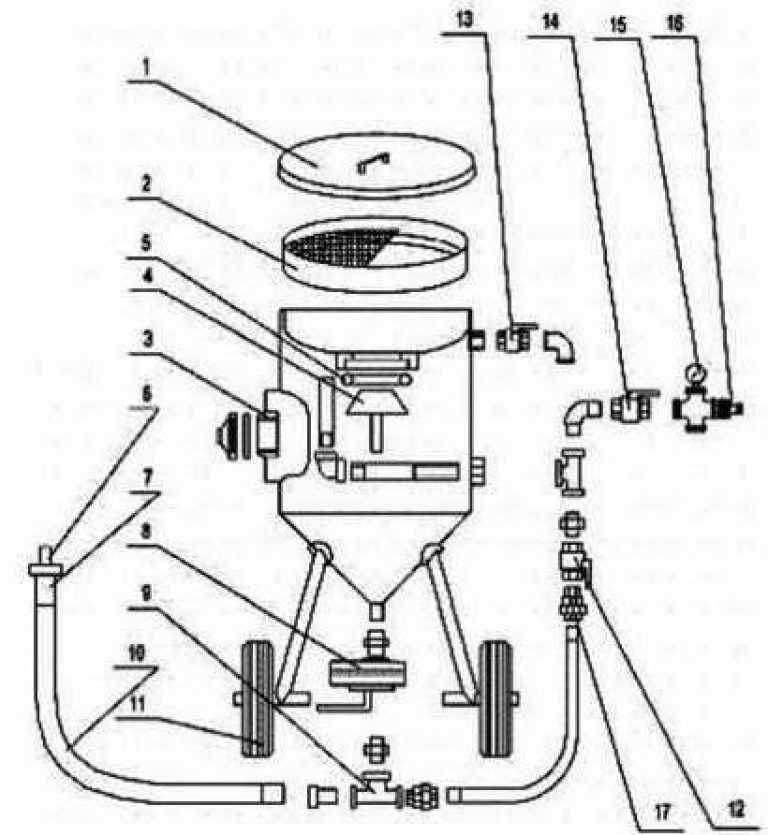

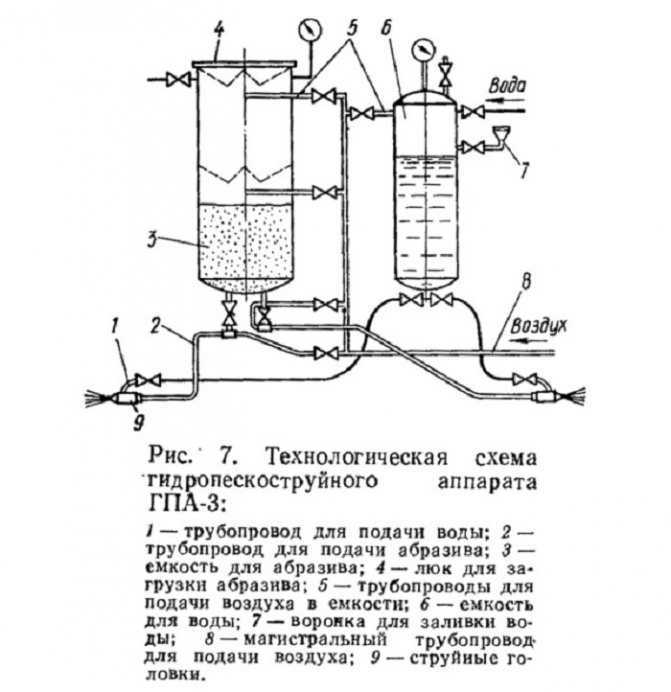

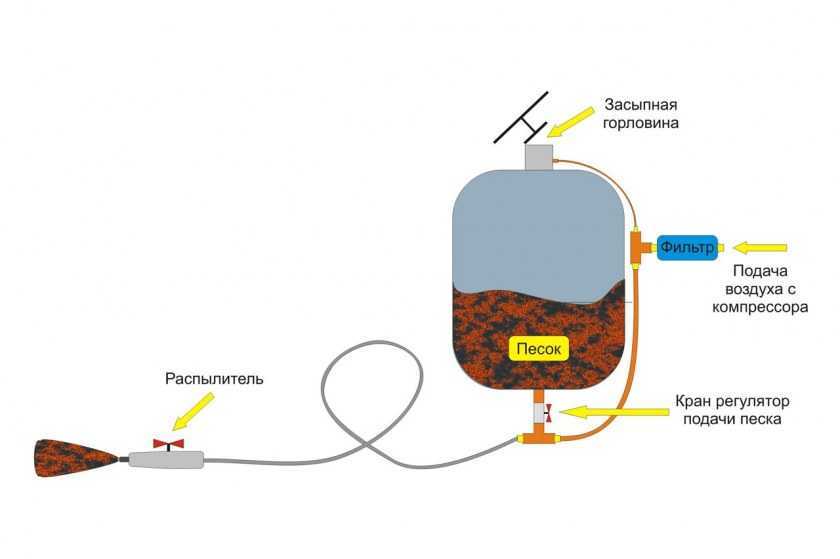

Схема пескоструйного аппарата

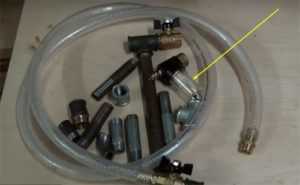

Какие инструменты и материалы понадобятся

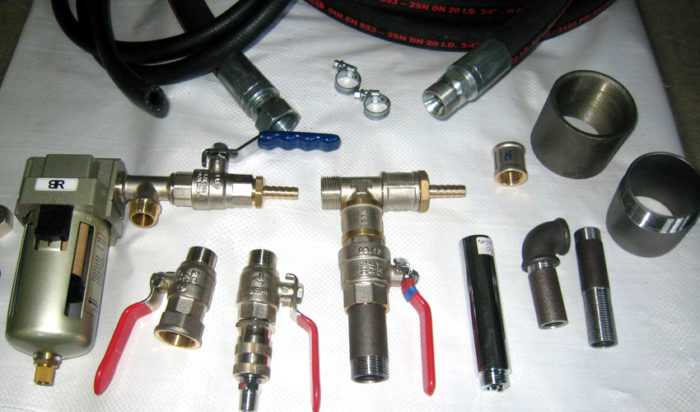

Основные инструменты и материалы необходимые для самостоятельной сборки конструкции пескоструйной установки:

• цанговый зажим;
• штуцеры на шланг;
• газовый рукав внутренним диаметром 10 мм и длиной 5 м;
• резиновый шланг с усилением внутренним диаметром 14 мм в длину 2 м;
• шаровый кран S111;
• труба ДУ 15 длиной 5 см – горловина в виде водопровода с резьбой и заглушкой;
• труба ДУ 15 длиной 5 см с тремя бочатами;
• герметик в виде фумленты.

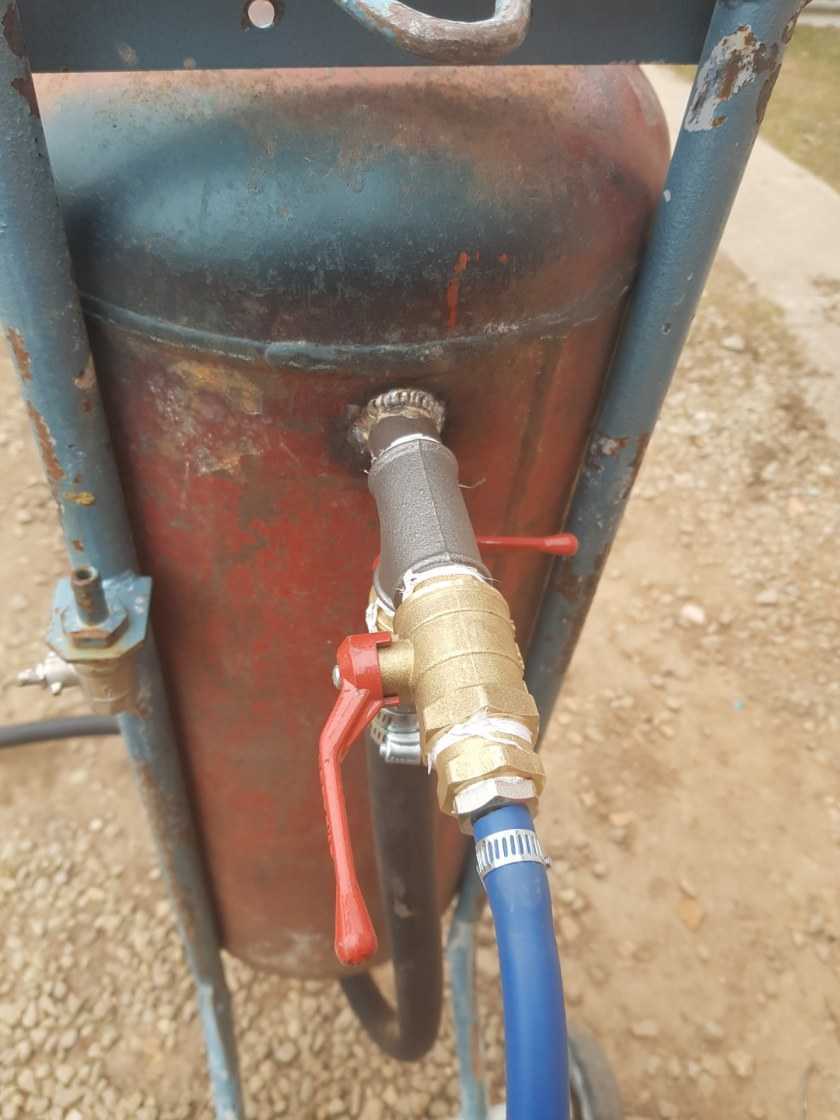

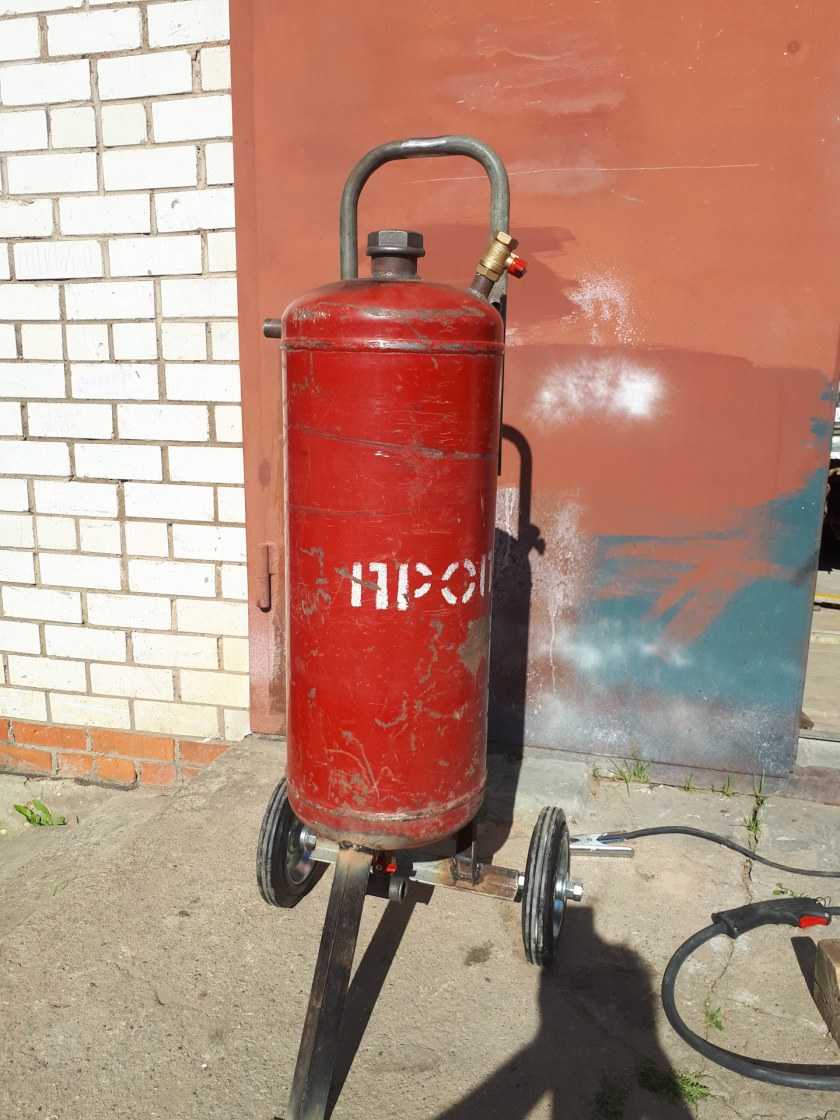

Как сделать пескоструй из газового баллона

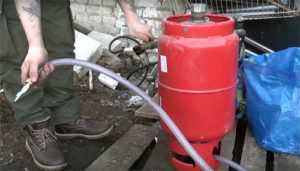

Сделать пескоструй из газового баллона можно своими руками. Такая конструкция представляется самой простой и надежной. Достаточно иметь:

• 2 шаровых крана;
• небольшой объем газового баллона;
• труба для изготовления воронки на сам баллон;
• сантехнический тройник;
• рукава по 14 и 10 мм со штуцерами для подачи потока воздуха и абразива;
• хомут, крепящий рукава;
• фумлента.

Освободить баллон от содержимого и промыть изнутри с использованием моющих средств. Спилить верх баллона болгаркой под установку трубы-воронки (учитывать диаметр трубы). На дне баллона сделать отверстие, которое соединит его с краном.

Установить кран, приварив регулятор или накрутив его при помощи трубки-переходника. Смесительный блок и тройник прикрепить, а потом за герметизировать резьбовое соединение футлентой.

Наложить кран на вентиль баллона. Поставить тройник. Соединить трубки подачи воздушного потока и абразива при помощи штуцеров на тройнике и вентиле самого баллона. Подсоединить компрессор к пустому ответвлению тройника. Рукав для абразива 10 мм, а для воздуха 14 мм.

Газовому баллону можно придать устойчивости, наварив опоры из арматуры или уголков. Некоторые приделывают колесики и свободно перемещают установку.

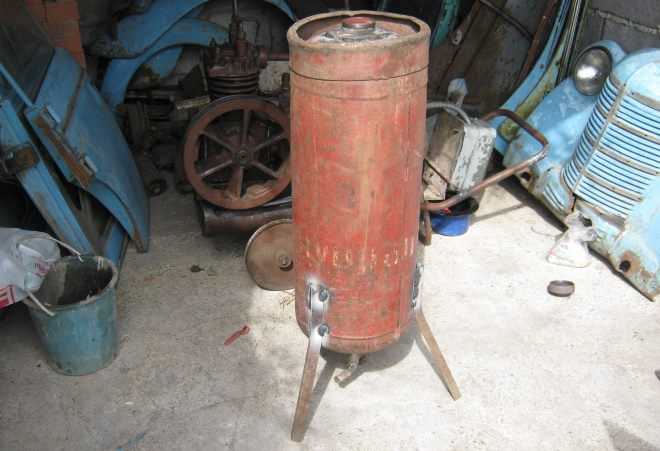

Как сделать пескоструй из огнетушителя

Пескоструй из огнетушителя своими руками собирается аналогично самому устройству. Герметизацию верхушки делают при помощи заглушку, выточенной предварительно на токарном станке.

Резиновое кольцо в качестве уплотнителя ставят на заглушку, вкручивая в горловину огнетушителя. Позже отверстие будет использовано для засыпания абразивного материала. Просверлив дырочки на дне и верху корпуса можно установить ножки в виде кусочков трубы или арматуры. На верху ставят тройники и шланги под воздух с абразивом.

Пескоструйное сопло и его изготовление

При монтаже сопла на пескоструйку важно учитывать его длину, тип и диаметр отверстия, а также материал из которого он сделан. Долговечность конструкции во многом зависит от материала для сопла:

• керамика в домашних условиях работает 1-2 ч – свечи зажигания автомобиля;
• чугун прослужит 6-8 ч;
• карбид вольфрама не разрушится 300 ч работы;
• карбид бора прослужит 750-1000 ч.

Сопла из карбида вольфрама

При использовании стальной дроби в качестве абразивных частиц вместо песка работоспособность сопла повышается в 2-2,5 раза.

Интересно! Как правильно выбрать сварочный аппарат для дома и дачи.

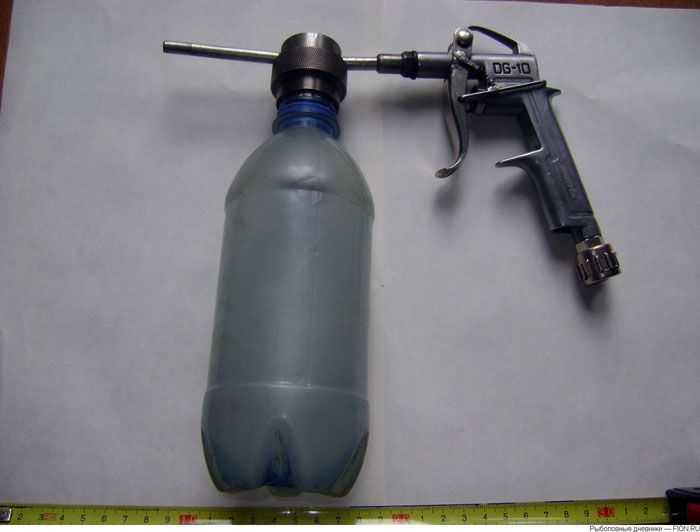

Как изготовить своими руками пескоструйный пистолет

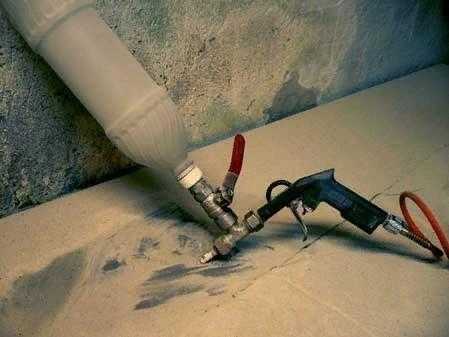

Мини пескоструй своими руками делают в виде пистолета. Несмотря на своим миниатюрные размеры, он осиливает аналогичный объем работ крупным установкам. Соорудить такой аппарат можно при помощи:

• шланг армированный;
• компрессор;
• модернизированная свеча зажигания авто в качестве сопла;
• пластиковая бутылка 1,5-2 л;
• клавиша краскопульта;
• тройник сантехнический;
• кран шаровый;
• комплект гаечных ключей;
• токарный станок;
• сверлильный станок.

Алгоритм действий:

• собрать насадку по схеме, используя шаровый кран, сопло, пластиковую бутылку, тройник и смеситель;
• выточить корпус пистолета на токарном станке с учетом размера сопла;
• корпус и смеситель-тройник соединить между собой, второй вход под компрессор через штуцер, а третий для емкости с абразивом;
• сделать канал соединяющий компрессор и пистолет;
• установить кран между тройником и бутылкой с обрезанным верхом;
• на пистолет приделать краскопульт.

Соорудить пескоструйный аппарат своими руками вполне реально. В зависимости от того на какой срок вам нужна установка и что вы хотите делать по объему и размерам, стоит выбирать ту или иную конструкцию

Важно помнить, что монтаж потребует определенных навыков. Приступайте к работе только при наличии чертежа

Безопасность при работе

Работать с устройством необходимо только в удаленном от жилого помещения месте. Работа аппарата может навредить хозяйственным птицам и животным, а также людям, находящимся вблизи, поэтому для работы потребуется наличие специальной одежды. Для этого можно использовать:

• Шлем или щиток для защиты головы;
• Цельный комбинезон или другая плотная одежда;
• Плотные штаны;
• Прочные перчатки;
• Ботинки.

При проведении работ желательно использовать респиратор или шлем с пелериной и наддувом. Неправильный расчет при сборке оборудования может привести к разрыву емкости, клапана и непредвиденным травмам. Поэтому к этому пункту необходимо подходить особенно внимательно. Открытые участки тела должны быть обязательно закрыты плотным материалом из ткани или резины.

Сборка пескоструйного аппарата

Используя фото-, видео- и обычные инструкции по сборке самодельного аппарата для пескоструйной обработки, вы потратите значительно меньше сил и времени на изготовление такого устройства.

Первое, что необходимо сделать, приступая к изготовлению пескоструйного аппарата, – это подготовить резервуар, из которого в систему будет подаваться абразивный материал. Для изготовления такой емкости, как уже говорилось выше, оптимально подойдет газовый баллон. Лучше, если это будет баллон, в котором раньше содержался фреон. В верху такого баллона есть латунная часть, которую следует аккуратно срезать ножовкой по металлу. Для обеспечения безопасности при выполнении сварочных работ из баллона необходимо удалить остатки газа, для чего можно использовать компрессор.

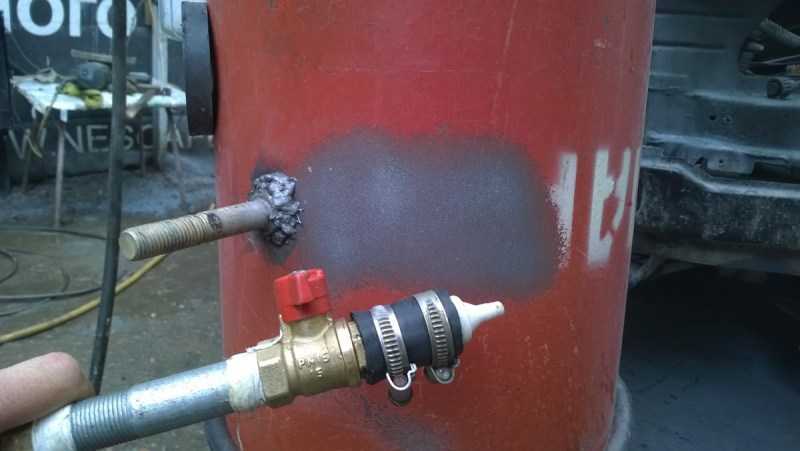

Вместо штатного вентиля в верхнюю часть баллона приваривают штуцер выхода абразива

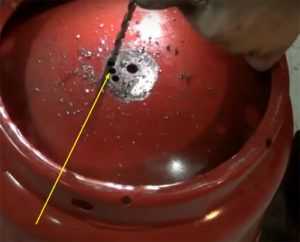

В подготовленном и очищенном баллоне надо просверлить два отверстия, одно из которых (расположенное в боковой части емкости) будет использоваться для подачи абразивного материала, а второе (в нижней части баллона) – для его стока. В просверленные в баллоне отверстия для соединения со всеми остальными элементами системы ввариваются патрубки с резьбовыми концами. При выполнении такой операции необходимо следить за тем, чтобы сварные швы были максимально герметичны.

Поскольку машина для пескоструйной обработки должна отличаться мобильностью, к нижней части емкости для абразива, как и к раме компрессора, следует приварить небольшие колеса. Если вы хотите сделать процесс пескоструйной обработки более эффективным, то емкость для абразива можно оснастить специальным вибратором, который позволит минимизировать риск попадания в систему комков данного материала.

Для размещения баллона в вертикальном положении к нему приваривают три уголка

Все пескоструйные машины работают за счет того, что в их конструкции используется специальная насадка, которая обеспечивает не только подачу абразивной смеси, но и ее формирование за счет смешивания абразива с воздушным потоком. Принцип работы такой насадки состоит в том, что в нее одновременно подаются воздух и абразивный материал, поступающий из специальной емкости по подающему рукаву.

Именно поэтому в конструкции такой насадки должно быть предусмотрено два штуцера, к одному из которых подсоединяется шланг подачи сжатого воздуха от компрессора, а ко второму – подающий рукав из емкости с абразивным материалом. Работает такая система только после того, как в нее подается воздух под высоким давлением.

Заводское 6-миллиметровое сопло из карбида бора

Подачу абразивной смеси к обрабатываемой поверхности в пескоструйной машине обеспечивает сопло, во внутренней части которого выполнено отверстие соответствующего диаметра. В качестве такого элемента нельзя использовать обычные сопла от мойки или краскопульта, так как они не предназначены для работы с абразивными материалами.

Лучше всего приобрести для таких целей заводские сопла, которые отличаются долговечностью, поскольку изготовлены из износостойких материалов, с соблюдением всех технологических требований. Изготовить такие сопла в домашних условиях практически невозможно, так как для этого требуется специальное оборудование и квалифицированный персонал.

Для подсоединения шлангов подходят водопроводные тройники и газовые краны

После того как все элементы конструкции будущей пескоструйной установки подготовлены, можно приступать к ее сборке, которая состоит из следующих этапов.

• К штуцерам насадки пескоструйной установки подсоединяются шланг от компрессора и рукав, по которому поступает абразивный материал. Внутри такой насадки происходит смешивание данных компонентов, в результате чего образуется абразивная смесь, используемая для выполнения обработки.
• Для регулировки параметров потока абразивной смеси в систему пескоструйного аппарата включаются краны и дозаторы.

Для того чтобы все соединения в системе отличались высокой герметичностью, выполнять их необходимо с использованием ФУМ-ленты.

Способ изготовления из краскопульта

Пескоструй можно сделать также и из краскопульта. Для сборки нужно подготовить:

• пистолет, выполняющий функцию смесительного клапана;
• рукоятку с устройством подачи воздуха;
• пластиковую бутылку, играющую роль бачка для абразива;
• тройник;
• шаровой кран для регулирования подачи песка.

Использование аэрографа вместо краскопульта позволит подавать абразив под более высоким давлением за счет меньшей толщины выходного канала.

Сборка выполняется в такой последовательности:

1. Пистолет растачивается для увеличения диаметра выходной дюзы.
2. Смесительный тройник присоединяется к пистолету.
3. Устанавливаются и прикрепляются подающий и циркуляционный шланги.

Как установить пескоструй на «Керхер» и другие альтернативные варианты изготовления

Изобретатели, которые любят самостоятельно собирать инструменты из подручных средств или других приборов, предлагают в работе использовать самые различные материалы. Таким образом, им удается изготавливать устройства разных видов, например, пескоструйный пистолет с мешком для сбора песка, позволяющий применять абразив несколько раз подряд, или разнообразные аппараты рециркуляционного типа. При этом зачастую в работе используются приборы, предназначенные совсем для других целей.

Одним из хороших примеров является самодельный пескоструй, изготовленный на основе мойки высокого давления. Чаще всего для работы берется оборудование . В итоге получается собрать беспылевой пескоструйный аппарат, позволяющий эффективно очистить даже сложные загрязнения.

Мойка в процессе работы создает высокое давление воды, при этом актуально, что расход жидкости – минимальный. Для того чтобы получить эффективно работающую беспылевую установку, потребуется собрать пескоструйную насадку на выходную трубу. Помимо этого, понадобятся и другие комплектующие:

Одним из вариантов самодельного пескоструя, является устройство изготовленное на основе мойки высокого давления

• самодельное или керамическое сопло;
• качественный армированный шланг;
• узел для смешивания, можно использовать обыкновенный тройник, главное – выбрать деталь нужно диаметра;
• блок регулировки подачи, который представляет собой цилиндрический дозатор;
• труба для забора песка, дополненная трактом подачи воздуха в закрытую емкость с абразивом.

Готовый пескоструй водяного типа из мойки будет работать по эжекторной системе. В этом случае вода под высоким давлением в процессе быстрого прохождения сквозь блок смешивания создает вакуум в узле подачи абразивного материала. После этого песок вместе с водой выбрасывается под высоким давлением.

Среди особенностей использования подобного прибора можно выделить следующий момент: несмотря на небольшой расход воды, абразив подается очень интенсивно. Это позволяет не только чистить поверхности, но и матировать стекла.

С помощью пескоструя изготовленного из «Керхера»можно не только чистить поверхности, но и матировать стекла

Что важно учесть

Хотя сифонные пескоструйные аппараты дешевы и просты в изготовлении, с ними связаны некоторые ключевые недостатки. Сопла сифонного пистолета больше, чем сопла напорного пистолета, поэтому они потребляют больше давления, а также требуют более крупные компрессоры для работы.

большой объем воздуха, который необходим для всасывания абразивного материала из баллона. Это делает его медленнее обычного пескоструйного аппарата под давлением. Кроме того, эти пистолеты, как правило, легко засоряются, что приводит к трудностям очистки.

Пескоструйные аппараты, в отличие от сифонных, работают в четыре раза эффективнее. Поэтому они больше подходят для больших производств.

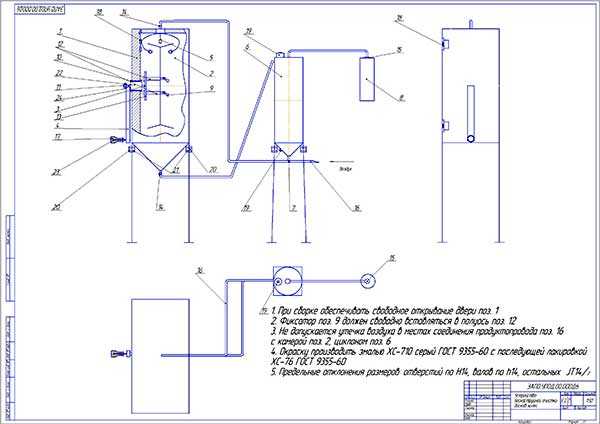

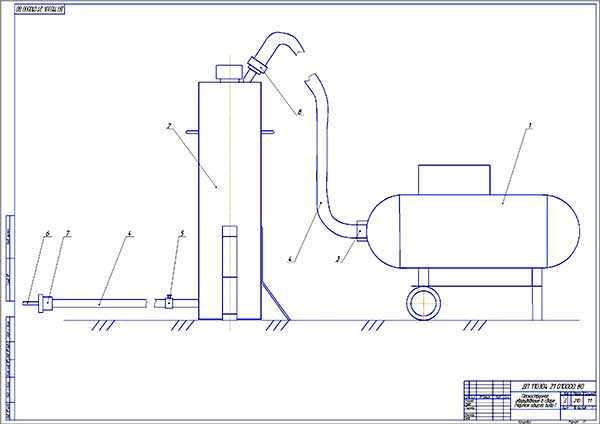

Чертежи и схемы пескоструя из огнетушителя

В домашних условиях изготовить пескоструйный аппарат можно из старого огнетушителя. Мощность такого устройства будет ниже, чем у покупного, однако для бытовых целей ее окажется достаточно.

Существуют разные алгоритмы самостоятельной сборки устройства. Но принципиальная схема остается одной и той же, главные комплектующие пескоструйного агрегата и их расположение не меняются.

Большое значение при сборке пескоструйного агрегата приобретает герметичность конструкции. Все составляющие части в процессе нужно соединять так, чтобы абразив не просыпался наружу в местах стыков.

Как сделать пескоструй своими руками из подручных материалов: мастер-классы и видео

Подумайте, прежде чем браться за изготовление пескоструйки. Насколько масштабны планируемые вами работы? Покупка воздушного компрессора – тоже затраты из семейного бюджета. Если перед вами стоит всего лишь задача почистить крыльцо дома, может, проще взять такой прибор в аренду в одном из пунктов проката?

Другое дело, если агрегат нужен будет регулярно. Его покупка отразится на вашем кошельке. Заводские модели часто выходят из строя, а производители дают на них очень скромную гарантию из-за специфических условий работы. Вот и получается, что сделать пескоструйку своими руками дешевле, а учитывая использование заменяемых деталей, прослужит она вам бесконечно долго. Давайте рассмотрим самые популярные модели из подручных материалов.

Как сделать своими руками пескоструй из газового баллона

Изображение Описание работ

В днище газового баллона нужно сделать отверстие Обратите внимание: баллон должен быть абсолютно пустым, это очень важно для вашей безопасности! Чтобы сделать дыру нужного диаметра, сначала просверливается несколько отверстий, затем содержимое выпиливается пилкой по металлу. Неровные края нужно тщательно обработать шлифовальной насадкой

Неровные края нужно тщательно обработать шлифовальной насадкой.

К отверстию потребуется сваркой прикрепить двухдюймовый гон с резьбовой крышкой.

Для аппарата потребуются фитинги, сгоны, шланг и стяжки.

Самая тяжёлая часть работы – открутить кран от баллона. У старых баллонов краны обычно выкручиваются с трудом, можно слегка разогреть их горелкой, использовать рычаг и газовый ключ, тиски.

В освободившееся отверстие вкрутите фитинг для подсоединения остальных деталей.

Все резьбовые соединения нужно уплотнить с помощью пакли или нити ФУМ.

Для выхода песка потребуется соорудить такую конструкцию из переходников.

Как вариант, для сопла можно использовать носик от дешёвого термопистолета Его закрепляют на конце шланга с помощью изоленты и хомутов.

Для регулировки мощности давления потребуется установить кран на месте подключения шланга компрессора.. Подробное руководство о том, как сделать своими руками самодельный пескоструйный аппарат в следующем видео:

Подробное руководство о том, как сделать своими руками самодельный пескоструйный аппарат в следующем видео:

Пескоструйный аппарат является эффективным оборудованием, которое может оказаться полезным во многих ситуациях. При помощи такого устройства, отличающегося компактными размерами и небольшим весом, можно выполнять очистку различных поверхностей от загрязнений и старых покрытий, удалять с металлических конструкций следы окалины и очаги коррозии.

Конечно, можно приобрести отдельный пескоструйный аппарат или взять установку с компрессором, но в условиях нехватки средств вполне реально собрать пескоструй самостоятельно

За счет своей универсальности пескоструйные аппараты одинаково успешно используются как на крупных промышленных предприятиях и в небольших ремонтных мастерских, так и в быту. Чтобы стать обладателем оборудования для пескоструйной обработки, можно выбрать один из нескольких способов. Самый простой из них – купить серийный пескоструйный аппарат в специализированном магазине или на строительном рынке. Этот вариант отличается простотой, но потребует от вас серьезных финансовых вложений, так как такое оборудование, изготовленное в производственных условиях, достаточно дорогое.

Очень часто для изготовления самодельного пескоструя используется обычный газовый баллон

В последнем случае (при нежелании тратить на приобретение аппарата для пескоструйной обработки приличную сумму денег) можно изготовить его самостоятельно. Для этого недостаточно просто посмотреть на фото такого оборудования или видео его работы – вам потребуется чертеж или хотя бы подробная схема пескоструйного аппарата. Естественно, для того чтобы сделать пескоструй самостоятельно, следует подготовить все необходимые конструктивные элементы такого устройства.

Из чего можно сделать своими руками пескоструйный аппарат

Наиболее простым считается изготовление агрегатов из газовых баллонов и огнетушителей. В домашних условиях лучшей основы не придумать. Сейчас вкратце  рассмотрим алгоритм действий, которые нужно выполнить.

Пескоструй из газового баллона своими руками: пошаговая инструкция

Вариаций агрегатов, созданных  своими руками из различных подручных материалов  десятки и сотни. Пескоструй тоже можно сделать из потерявших актуальность приборов и деталей.

Иллюстрация	Описание действия
	Начнём с того, что проделаем отверстие по центру в дне газового баллона. Для этого по кругу рассверливаем тонким сверлом, после чего выламываем круг плоскогубцами.
	Для того чтобы отверстие выглядело аккуратнее, расшорошиваем его при помощи дрели со специальной насадкой, хотя это и необязательно. Видно рваных краёв всё равно не будет.
	Привариваем заглушку с винтовой пробкой – через неё будет засыпаться в ёмкость песок.
	Приготовив все сгоны, фитинги краны и шланги, можно приступать к работе. Обязательно наличие осушителя! Дело в том, что при работе компрессора образуется конденсат, который, выходя со сжатым воздухом, намочит песок, а мокрый абразив просто забьёт сопло.
	Пытаемся вывернуть вентиль газового баллона. Это редко получается без сложностей. В некоторых случаях его приходится срезать, высверливать оставшееся внутри и поправлять резьбу.
	После того как вентиль удалён, в отверстие вворачивается сгон на ½ дюйма. Не стоит обращать внимания, что резьба на баллоне конусная.
	Все резьбовые соединения проматываем паклей. Как альтернативу можно использовать ФУМ-ленту, однако, старая добрая пакля надёжнее.
	Если не планируется много работы, в качестве сопла можно использовать наконечник от дешёвого термопистолета, который продаётся в магазинах FixPrise.

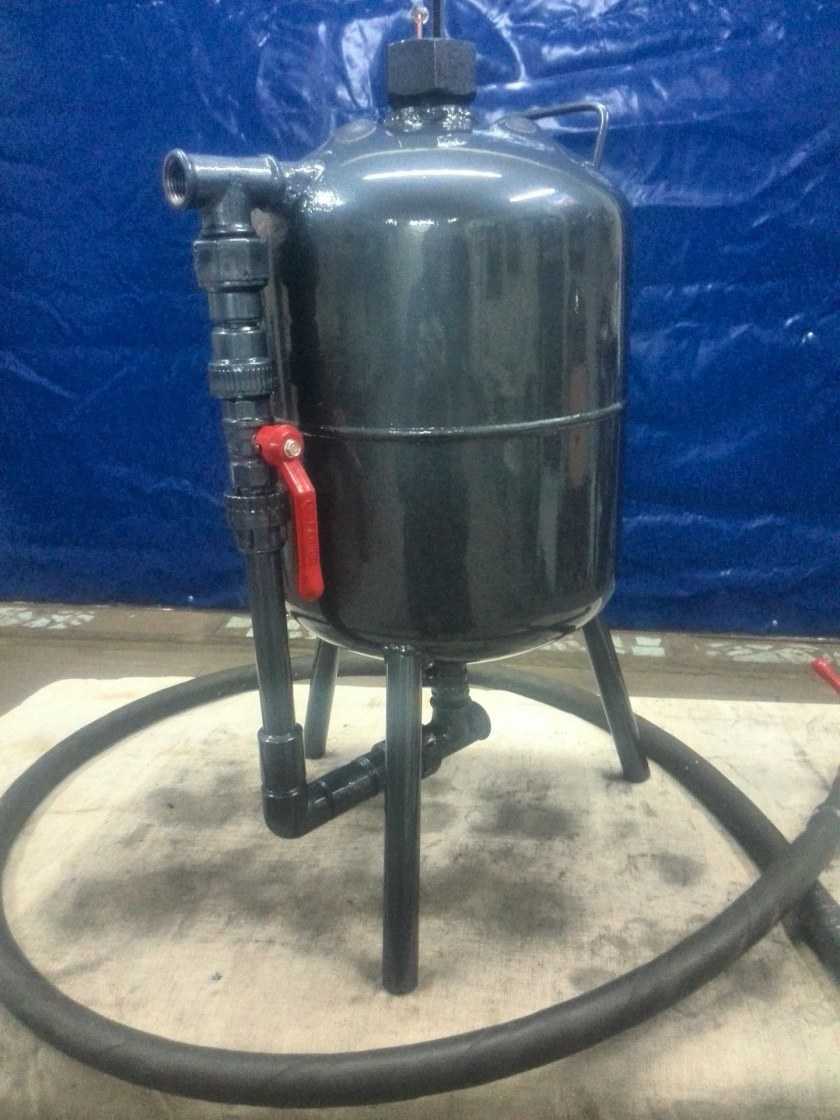

	Вот так выглядит наш пескоструйный аппарат напорного типа. Конечно, внешний вид может отличаться, но суть от этого не меняется.
	Таким аппаратом можно не только обрабатывать металл, но и матировать стекло, что мы и попробовали сделать на примере простой бутылки.

Сложно ли сделать пескоструй своими руками из огнетушителя

Если разобраться подробно с нашей пошаговой инструкцией, то изготовить пескоструйный агрегат из огнетушителя труда не составит. Здесь всё делается точно также. Единственным отличием будет размер резервуара для песка.

Вот такой аккуратный пескоструйный аппарат получается из огнетушителя

Как сделать сопло пескоструйное своими руками: советы редакции HomeMyHome.ru

Оптимальным вариантом будет изготовление керамического сопла для пескоструя из отработавших свой век автомобильных свечей зажигания. Для этого нужно вывернуть центральную часть, после чего со стороны гайки обрезать свечу болгаркой. Делать это следует аккуратно, чтобы не повредить керамику. После проделанной работы керамический стакан легко снимается. Конечно, такое сопло проработает не более 2−3 часов, однако, вся прелесть здесь в том, что это не будет ничего стоить – старых свечей зажигания можно найти сколько угодно. Если же приобретать сопло, то лучше всего покупать изделие из карбида бора. Оно прослужит от 750 до 1000 часов беспрерывной работы. Чугунного сопла хватит на 6−8 часов, а изделия из карбида вольфрама − примерно на 300 часов.

Именно эта керамическая часть свечи зажигания и нужна, чтобы сделать сопло

Изготовление пескоструйного пистолета своими руками: насколько это сложно

Изготовление пистолета для пескоструйного аппарата− дело совершенно несложное. Для этого потребуется лишь пневмопистолет, при помощи которого продувают труднодоступные места и пластиковая бутылка. Предлагаем нашему уважаемому читателю просмотреть короткий видеоролик, в котором подробно объяснятся процесс изготовления пескоструйного пистолета для компрессора.

Пистолет для пескоструя, сделанный своими руками

Как сделать пескоструй своими руками: видеоуроки по изготовлению различных агрегатов

Часто закоксовываются свечи зажигания? Тогда неплохим выходом будет сконструировать и изготовить своими руками пескоструй для очистки свечей зажигания. Как он выглядит и каким образом используется, можно узнать из видео.

А из следующего видео можно понять, как устроен пескоструйный аппарат с водой. Довольно интересное решение, которое не потребует от вас больших затрат, если под рукой есть мини-мойка типа «Кеёрхер».

Ну а если решено сделать пескоструйную камеру, редакция HomeMyHome.ru представляет вашему вниманию несколько самоделок, сделанных по чертежам.

Конструктивные особенности

Пескоструйная насадка на выходящий шланг позволяет мастеру регулировать подачу абразива на рабочую поверхность, направлять его на нужные места. Чтобы понять, как работает пистолет для пескоструя, нужно разобраться с его конструктивными особенностями. Устройство состоит из нескольких элементов:

1. Канал, по которому проходит абразивный материал под действием давления воздуха.
2. Сопло, через которое абразивные частицы будут вылетать из устройства, ударяясь об обрабатываемый материал.
3. Рукоять с выключателем. Может изготавливаться из пластика, металла, покрываться слоем резины для лучшего удержания в руке.
4. Регуляторы подачи воздуха, абразива.

Схема изготовления из автомобильного компрессора

В качестве компрессора можно применять и автомобильный насос с колесом, которое будет исполнять роль ресивера. Потребуется сам насос, колесо, и тройник для воздушных шлангов. На тройник необходимо одеть шланги и зафиксировать их хомутами. Первый шланг соединяется с колесом, второй — с компрессором, третий с пневмопистолетом.

После соединения всех элементов инструмент готов. Практически любой автомобильный компрессор способен создать давление в 6 атмосфер, чего вполне достаточно для абразивной струи. Даже если насос слабоват, благодаря колесу установка будет работоспособной.

Соединение сопел и воздушных шлангов с корпусом пистолета

Важными элементами в пескоструйном пистолете является соединительные крепежи. Сопла могут крепиться к пистолету с помощью накидной гайки или резьбового штифта. Во время работы от вибрации гайка может часто раскручиваться, из-за чего ее постоянно придется подтягивать. Резьбовой штифт в этом случае гораздо более надежен и не отвинчивается под действием вибрации.

Шланг подачи воздуха может соединяться с корпусом пистолета с помощью затяжной муфты или быстросъемного соединения типа рапид. Если муфту плохо затянули, то шланг под давлением может сорвать. А вот с быстросъемным соединением такого не произойдет, поэтому мы рекомендуем приобретать устройство именно с такой конструкцией воздушного шланга. Например, можно взять пистолет Matrix 57328 c креплением рапид.
