Как разобрать крышку мультиварки редмонд: неисправности и ремонт своими руками

А что же внутри чудо — кастрюли?

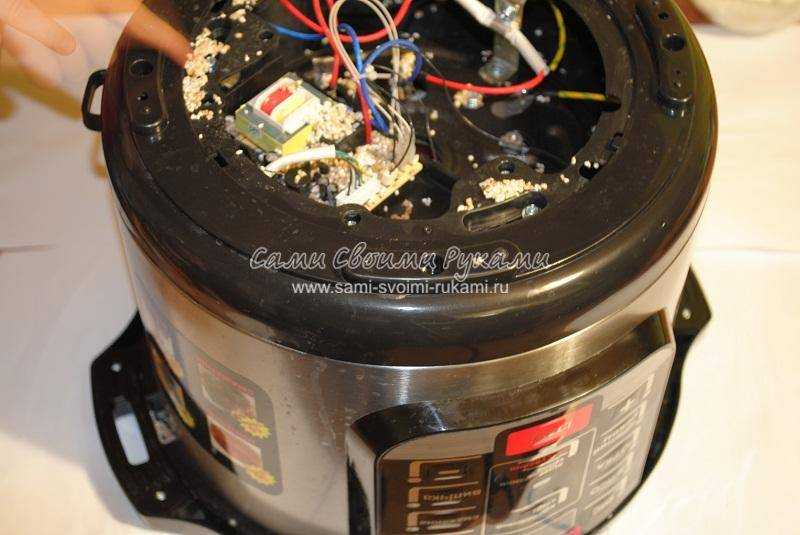

На рисунке видно, какие провода находятся на дне мультиварки. Питание поступает по проводам красного цвета. Выключатель (который приводит прибор в работу) и термопредохранитель (защищает от перегрева) установлены последовательно. Напряжение из термопредохранителя подается в один вывод ТЭНа, на плату блока питания. Белый провод подключен к питанию напрямую. Через него происходит подача напряжения на второй вывод ТЭН, замыкает контакты реле.

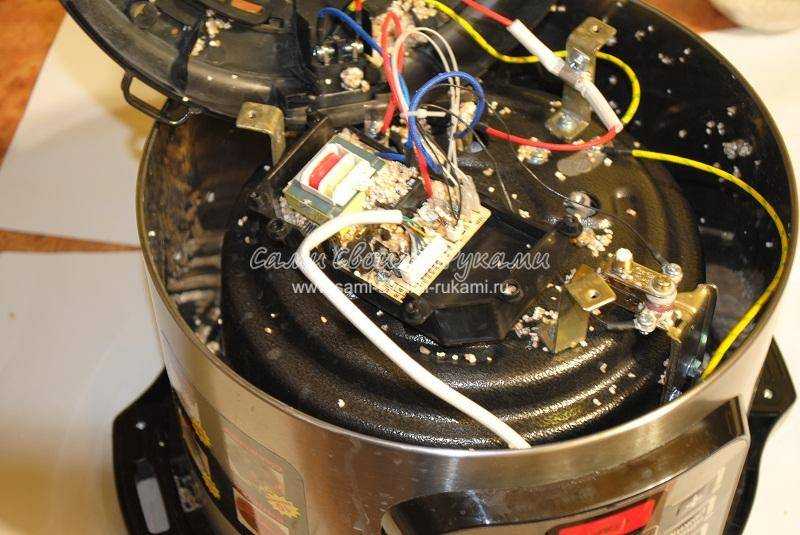

Провода, подающие напряжение и обеспечивающие работу

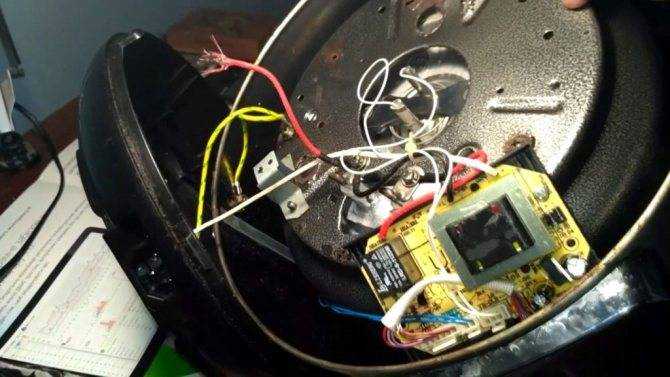

Под ТЭНом находится блок питания, со стандартной разводкой. Он самая нагруженная деталь мультиварки. В его задачи входит преобразовывать ток в 220В на постоянный ток 5В и 12В (первый насыщает питанием блок управления, а второй — схему коммутации, приводит в действие реле). Домашняя сеть подает питание на трех контактный разъем, который расположен внизу. Выделяется желто-зеленый провод: это заземление.

Схематическое изображение внутреннего устройства мультиварки Редмонд RMC-M23

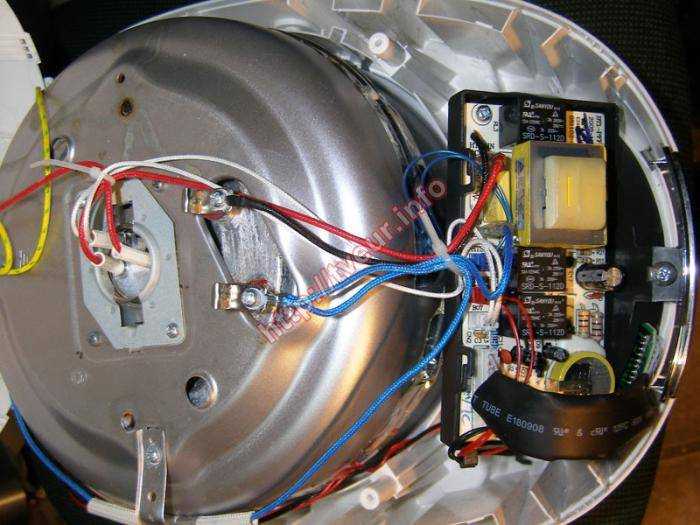

Зачастую, производители монтируют в прибор универсальную плату для всей модельной линейки. Естественно, технологические нюансы держат в секрете, потому что фирмы не рассчитывают внедрение в бытовую технику мастеров — самоучек.При рассмотрении фото, в глаза бросается изолированный металлический круглый диск. Это батарейка, которая при отключении от сети, сохраняет в памяти предустановленные программы приготовления блюд.

На рисунке батарейка изображена снизу (желтого цвета)

Как правильно снять крышку с мультиварки?

Некоторые модели мультиварок имеют встроенные внутренние крышки и снять их невозможно. Поэтому мыть их приходится следующим образом: налить в чашу 1 л воды и прокипятить в режиме «пар» несколько минут. По окончании программы откройте крышку и протрите ее внутреннюю поверхность сухой тряпкой.

Как открыть крышку в скороварке?

 По окончании приготовления передвиньте регулятор давления в положение « ». Пар начнет выходить из прибора. Через 5-7 минут поплавок сам опустится вниз, и вы сможете открыть крышку.

Как помыть несъемную крышку мультиварки?

Чем и как можно отмыть съемную и несъемную крышку мультиварки?

Берем нейтральный гель для мытья посуды, мягкую ткань, теплую (но не горячую) воду.
Гель разводим в воде, полученным раствором аккуратно промываем проблемную поверхность, стараясь не затрагивать место крепежа и резиновые бордюры.

Как помыть верхнюю крышку мультиварки Редмонд?

Делать это рекомендуется согласно следующей схеме:

Откройте крышку прибора. Нажмите к центру крышки на два пластмассовых фиксатора до их полного открытия

Осторожно потяните ее на себя, потом вниз, чтобы она отсоединилась от основной крышки. Потом тщательно ее вымойте, протрите влажной тряпкой

Можно ли мыть крышку мультиварки?

Отмываем крышку мультиварки

Чтобы помыть крышку, ее необходимо предварительно снять. … На 15 минут мультиварку включается в режиме «Варка на пару». Таким способом чистки, можно не только почистить от жира и нагара, но и убрать неприятный запах в мультиварке. Далее мультиварка моется в достаточно некомфортных условиях.

Как снять крышку со скороварки Редмонд?

Как разобрать и снять крышку

Повернуть и вынуть паровой клапан.
Ввести пластиковую карту, расширив щель между верхней и алюминиевой крышками.
Провести карту в щели, пока не раздастся щелчок. …
Ввести вторую карту и снять второй упор.
Первую карту вынуть и отжать оставшиеся два фиксатора.
Отделить пластиковую крышку.

Как первый раз включить мультиварку Редмонд?

Прежде чем пользоваться первый раз мультиваркой, следует выполнить несложные манипуляции:

набрать воды небольшое количество;
выбрать режим «Подогрев» или «Поддержка температуры»;
закрыть крышку и активировать программу;
не отключайте прибор раньше указанного времени (15 мин.).

Как правильно использовать скороварку?

Как использовать скороварку. Для начала положите подготовленные, промытые и очищенные продукты в чашу, затем добавьте приправы и налейте необходимое количество воды. После этого стоит снять предохранительный клапан (клапан давления) и правильно закрыть крышку.

Как правильно помыть мультиварку Редмонд?

Очищаем прибор по деталям

влейте в чашу 200-250 мл воды и положите в резервуар 1-2 дольки свежего лимона;
включите прибор в сеть, закройте крышку и запустите режим варки на пару на 15 минут;
после завершения работы устройства извлеките чашу, слейте жидкость;
отключите мультиварку от питания;

Для чего нужен клапан выхода пара в мультиварке?

Основная задача парового клапана в мультиварке – это выпуск излишков пара из емкости без ее разгерметизации

Это условие строго соблюдается, поскольку в большинстве случаев для правильного приготовления пищи очень важно поддерживать определенное количество пара в емкости с продуктами

Как очистить дно кастрюли мультиварки?

смешайте 100 мл уксуса с 400 мл воды;
перелейте полученный раствор в мультиварку, закройте крышку прибора;
установите на устройстве режим «Тушение» (или «Суп»), время проведения процедуры чистки – 20 минут;
по окончании работы прибора откройте его, слейте раствор, протрите стенки чаши мягкой губкой;

Как очистить Пригоревшее дно мультиварки?

Отмыть содой можно даже сильный нагар. Почистить чашу мультиварки от нагара можно так же, как и сковороду с антипригарным покрытием.…Чаша

В чашу налить теплой воды;
Добавить немного жидкого моющего средства;
Оставить на 15-20 минут, остатки пищи размокнут и их можно будет почистить губкой.

Как очистить нагревательную поверхность в мультиварке?

Смачиваем нагреватель, на мягкую губку насыпаем соду и быстро оттираем загрязнения. После этого омываем рабочую поверхность чистой водой. Крышки в большинстве моделей снимаются, что позволяет без труда отмыть их в подходящем растворе. Если же элемент зафиксирован, то придется воспользоваться «полевым» способом.

Что делать с несъемной крышкой?

Чтобы очистить модель со стационарной крышкой, придется немного помучиться. Сделать это можно одним из следующих способов:

С паровой ванной. На дно приспособления наливаем стакан воды, выдавливаем в жидкость немного свежего лимонного сока. Закрываем крышку и на 15 минут запускаем агрегат, используя режим «Варка на пару». Теперь крышку можно очищать. Для этого достаточно использовать гель для мытья посуды, но, чтобы не испортить приспособление, его корпус придется завернуть целлофан и повернуть так, чтобы чистке подвергалась только крышка. Обязательно смываем пену с поверхности и максимально просушиваем обработанные участки полотенцем.

С помощью хозяйственного мыла. Для более агрессивного подхода нам нужно намылить влажную тряпку хозяйственным мылом и аккуратно обработать крышку, стараясь не затронуть остальные детали. После того, как удалось избавиться от жира, берем чистую тряпку, увлажняем и смываем пену. Данный подход хоть и дает оптимальный результат, имеет свой минус – от запаха хозяйственного мыла будет не так просто избавиться.

В случае крайнего загрязнения приведенные подходы можно объединить. Против такого не устоит даже самая застарелая грязь.

Если чисткой крышки длительное время пренебрегали, то скорее всего за резиновыми вставками скопится жир. Для его удаления можно использовать зубочистки или ватные палочки. Только действовать нужно аккуратно, чтобы бортики и после обработки прилегали к поверхности также плотно.

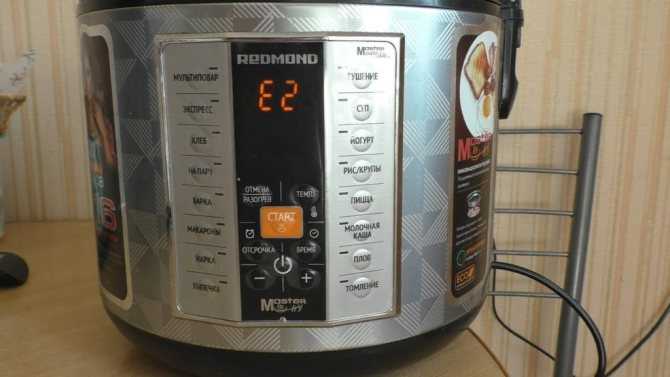

Программные ошибки мультиварок

Обычно, если мультиварка вдруг сломалась или отказывается включаться, на дисплее появляется код, который сигнализирует о причине сбоя. Как правило, шифр начинается буквой E и цифрой от 0 до 5 после нее. Код указывает на возможную причину неисправности, поэтому дальнейшие действия по ремонту зависят от данного индекса.

Возможны следующие варианты сообщений:

E1. Означает перегорание греющего элемента, такое происходит при попадании внутрь влаги, жира, частичек пищи. Придется разобрать конструкцию, почистить ее и высушить.
E2. На моделях «Поларис» это означает короткое замыкание верхнего датчика температуры, который вмонтирован под крышку. Кроме того, такое сочетание может сообщать об обрыве цепи, поэтому нужно проверить провод, который идет от дисплея к датчику. Для оценки его состояния необходимо воспользоваться омметром.
E3. В первую очередь надо проверить герметичность крышки. Также, возможно, причина неисправности кроется в загрязненной внутренней поверхности корпуса. Необходимо разобрать изделие, вычистить его и просушить.
E4. Сломался датчик давления. Скорее всего, проблема в том, что он засорился, но также возможен обрыв цепи. Кроме того, такая ошибка возникает при неисправности в микропроцессоре. Это самый плохой код поломки, так как придется проверять фактически все изделие.
E5. Индекс высвечивается, когда срабатывает система защиты от перегрева. Возможно, вы просто поставили прибор рядом с батареей или включенной газовой плитой. Но также проблема может скрываться в засоренных паровых клапанах. Если прибор пахнет дымом, то вы, вероятно, сожгли проводку.

Когда нельзя ничего делать?

В следующих случаях ремонт мультиварки дома своими руками недопустим. Нужно нести ее в специализированную мастерскую:

нет реакции на действия;
нет информации о температуре;
на дисплее высветился другой код ошибки;
имеется видимое повреждение кабеля или корпуса;
не работает программирование;
мультиварка не греет;
отсутствует герметичность крышки.

Какие неполадки можно устранить?

При обнаружении сообщений E1 или E2 нужно выполнить следующие действия:

Просмотрите поверхность под чашей. Если имеются капли влаги или крошки пищи, то очистите и просушите изделие.
Если внутри все чисто, то нужно перевернуть мультиварку и открутить крепление, которое удерживает нижнюю крышку. Таким способом вы сможете разобрать конструкцию. Осмотрите все внутренности, если имеется грязь или влага, то устраните ее.
Если внутри все чисто, то нужно найти термопару – это трубчатый датчик с подсоединенным проводом. Для очистки понадобится свернутая вдвое наждачная бумага с мелкими зернами (№ 0). Для отсоединения контактов нужно со стороны регулировочного винта надавить на верхнюю пластинку так, чтобы раздался щелчок. После этого нужно засунуть наждак и отпустить пластинку (пусть контакты встанут обратно). Затем надо аккуратно прочистить клеммы.

Проще всего с ошибкой E3. Для устранения проблемы нужно перевернуть мультиварку «Витек» и открутить крепление, которое удерживает нижнюю крышку. Затем надо достать все внутренности, очистить их и просушить. Для быстрой сушки можно воспользоваться феном, но с настройкой на низкую интенсивность. После чего собрать конструкцию.

Сложнее всего будет с ошибкой E4. Для ее исправления потребуется проверить все датчики температуры и давления, осмотреть поверхности на предмет загрязнений и влаги. Потребуется аккуратная чистка наждачной бумагой. При наличии определенного опыта можно попробовать все сделать самостоятельно, но лучше отнести прибор в сервисный центр.

При ошибке E5 произошел перегрев в мультиварке «Мулинекс». При обнаружении проблемы нужно сразу нажать на кнопку «стоп» (выключить), а также выдернуть шнур питания из сети. Затем следует открыть крышку и дать мультиварке остыть, ждать нужно минимум 20 минут. В конце полезно будет оценить состояние внутренних поверхностей на предмет загрязнений.

Дополнительные рекомендации

При очистке вам пригодятся простые советы, чтобы результат был впечатляющим. Обязательно воспользуйтесь ими:

старайтесь не наносить средство на уплотнительные материалы, частички могут остаться даже при тщательном смывании;
мойте мультиварочную крышку в этот же день, когда использовали прибор для приготовления пищи. Тогда загрязнения еще не успеют впитаться в материал, а значит, вывести их будет проще простого;
для очистки мелких деталей или труднодоступных зон пригодятся зубочистки, спички, ватные палочки. Они проникают в те места, куда не удается подлезть пальцами;
все уплотнительные резинки после мытья насухо вытирайте чистой тряпкой.

Всего лишь несколько минут, затраченные на очистку прибора, вернут ему привлекательный вид, а его крышка будет блестящей и безупречно чистой. Готовить пищу станет еще лучше, а сама мультиварка прослужит вам минимум еще с десяток лет.

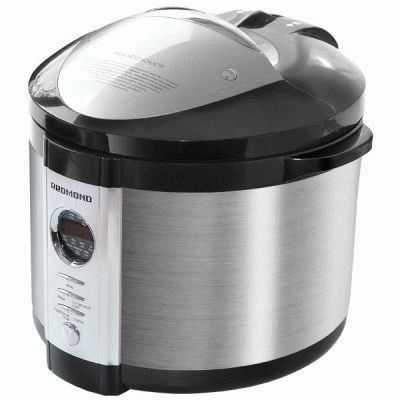

Разборка домашней мультиварки Редмонд

Ниже рассмотрим особенности мультиварок Редмонд. Обойдем дорогие модели — верим, такие не у каждого — займемся стандартной, отпускаемой по сходной цене. Типичный набор программ, средняя стоимость, незамысловатый внешний вид.

Домашняя мультиварка Редмонд отличается полным отсутствием винтов, шурупов снаружи. Улучшает внешний вид. Корпус состоит из пластикового дна, ободом опоясанного металлической стенкой. Не шурупы крепят к основанию (спрятанные замысловатой этикеткой, поясняющей срок гарантии, забудьте – декор), пластиковые зубья. Чтобы бумажку не отмочили пары готовки, заботливо прикрыто прозрачным кусочком пластика. Хорошо – пища не испачкает бумагу. Следовательно, домашняя мультиварка Редмонд будет здорово смотреться. Мыть корпус проще, допускаются жидкие средства без боязни потерять право гарантии.

Один шуруп крестообразный, второй снабжен треугольным отверстием. Напоминает египетскую пирамидку только с меньшим числом граней. Причем стандартная насадка три шлица, угол разноса 120 градусов пасует. Сорвете головку непременно. Избегайте давить, иначе стенка домашней мультиварки Редмонд прогнется внутрь, товарный вид будет потерян. Предусмотрительность восхищает, вызывая легкое презрение изобретательностью конструкторов. Оба винта вставьте треугольным, затрудняя доступ. Нестандартная головка стоит дороже, единственного шурупа мало удержать стенки на месте. Восхитительно, продумано до мелочей, ремонтников не остановить! Треугольный болт изнутри крепится гайкой за стенку. Днище просто приклеено, сидит на пластиковых зубьях (при первом знакомстве с техникой, не зная особенности, сорвете головку, потеряете право гарантии).

Снизу крышка крепится одним винтом к внутренней оболочке корпуса за скобу, получается сандвич:

Днище.
Внешние стенки.
Внутренние стенки рабочего отсека.

Днище изготовлено из пластика, приклеено к внешним стенкам тонкого листа стали. Завальцован на себя, образует цилиндр. Легко гнется, ломается. Внутренние стенки корпуса сформированы добротной сталью, прочные, формой напоминают чашу больше той, в которой готовят. В середине дна отверстие, куда проходит провод главной кнопки. ТЭН представляет собой шайбу (фигурно вырезанный диск), крепится к отсеку тремя винта, снабженными гроверными шайбами. Один контакт идет к разъему вилки, второй приходит с платы импульсного блока питания, вмещающей реле, управляемое центральной схемой.

Для крепления главной кнопки на диске ТЭНа стоит стальной цилиндр, к которому крепится плашка. Между ней и главной кнопкой пружина. Датчиков мультиварки Редмонд два. Первый облюбовал крышку (верхний), второй снизу. Первый спрятан междустенком. Под пластиковой петлей идут три проводника:

Последнее нужно на случай попадания внутрь пара. Любителям экспериментов сообщаем: если главную кнопку засыпать крупой, повреждения повременят появляться. Диск ТЭНа нависает над пустотой. В стороне, у края днища на четырех стойках стоит плата питания. Расположена на некоторой высоте от поверхности электронной начинкой вниз. Кроме того сверху защищена плоской крышкой. В днище домашней мультиварки Редмонд отверстия, поэтому, если пролить жидкость, с высокой степень вероятности намочите стол. Замкнет вилку, розетку. Ток сразу пойдет на землю, если прибор правильно подключен. В противном случае до тех пор, пока сгорят предохранители, пострадают домашние. Возьмите на заметку: пролилась внутрь жидкость, избегайте брать руками одновременно:

Мокрый стол, батарею.
Корпус домашней мультиварки, кухонный кран.
Чашу, газовую трубу.

Подходить к домашней мультиварке опасно, пока наличествует питание. Безопаснее вырубить переключатель щитка подъездного, автомата распределительной коробки, нежели рисковать жизнью. Прекратите попытки выдергивать штекер, может стать опасным.

Существует и шаговое напряжение. Кухарка должна избегать потенциала прикосновения. От места пробоя кабеля, проложенного под землей, отходят гусиным шагом. Пятка заносимой вперед ноги приставляется к носку стоящей. Обеспечивается безопасность. На пути следования ток образует разность потенциалов на поверхности. Напряжение падает равномерно по длине. Чем длиннее шаг, тем выше разность потенциалов между ногами. Увеличивается вероятность пробоя изоляции, представленной подошвами обуви, человек получит поражение электрическим током. Принцип действует на кухне, пока выгорают предохранители, либо опасный прибор не отключат автоматом.

https://youtube.com/watch?v=CdQtj_doM6g

Каким образом разобрать мультиварку полностью? Полная схема действий

В крышке и дне изделия расположены датчики температуры – поэтому, разбирать мультиварку нужно предельно осторожно, дабы не нарушить эти тонкие проводки. Один провод подведен к сенсорному экрану. От этих деталей зависит очень многое – они являются “мозгом” прибора

Вследствие повреждения температурных датчиков может произойти сбой программ и режима приготовления. Более того, кухонная помощница может не включиться, потому что не произойдет необходимого набора показателей тепла

От этих деталей зависит очень многое – они являются “мозгом” прибора. Вследствие повреждения температурных датчиков может произойти сбой программ и режима приготовления. Более того, кухонная помощница может не включиться, потому что не произойдет необходимого набора показателей тепла.

Подготовка

Прибор отключают от сети, ждут полного остывания.
Крышку протирают от жира мягкой тряпкой.
Если жир не оттирается, используют мягкие моющие средства для посуды, без абразивов.
Насухо протереть крышку.

Съемный элемент на винте

Порядок работы

Крышку электроприбора открывают.
В области крышки находят два фиксатора из пластика. На них нужно нажать и давить к центру.
Верхний сектор тянут к себе, а потом резко вниз.
Все внутренние детали тщательно моют от остатков пищи.
Чтобы поставить деталь на место, производят обратные действия. Если все установлено правильно, фиксаторы издадут щелчок при верной посадке.

Если изделие сломалось и нужно увидеть внутренние детали, а мастер не знает как бережно разобрать мультиварку, то:

Прежде всего, протирают тряпкой все загрязненные места изделия.
Электроприбор переворачивают крышкой вниз.
Нижнюю крышку держит винт, его открутить. Низ демонтировать.

Демонтаж нижней части

Все съемные провода, идущие к плате отсоединяют.
Откручивают винты, удерживающие нагревательный элемент.
Убирают термопару, все микросхемы.
Откручивают винт, держащий верхнюю крышку (когда в модели не предусмотрено снятие). Затем, отжимают крышку отверткой, снимают термодатчики.
Удаляют пластиковые кольца на защелках (если они есть по краям металлического корпуса).
Внутренние стенки достают из внешних.

Правильная эксплуатация

Главная причина поломок мультиварок — попадание жидкости или сыпучих ингредиентов внутрь, а это ваша вина на 100%. Лучше уложить продукты в чашу на столе, добавить воду, а потом аккуратно вставить ее на место. Нет разницы, какой фирмы мультиварка: Поларис или Рэдмонд, если продукты или жидкость попали внутрь, а вы подключили изделие к сети — понадобится срочный ремонт.

Невнимательность и торопливость — вот основные причины выхода из строя бытовой техники. Специалисты установили два основных фактора, влияющих на исправное состояние мультиварок.

Согласно рецепту необходимо добавить молоко или другую жидкость, не вынимая при этом разогретой уже чаши, так как существует риск попадания их на электронику из-за невнимательности пользователя.
Многие хозяйки в спешке забывают вставить чашу и закладывают продукты внутрь изделия, что неминуемо приводит к поломке.

Только внимательное и бережное отношение к мультиварке, соблюдение правил ее использования способны гарантировать долгую работу изделия и стабильную функциональность.

Предохранители в Редмонд

Для чего нужны термопредохранители. Читатель сразу перебьет — охранить перегревшийся прибор. Видим основания утверждать: термопредохранители нужны, чтобы ремонт мультиварок Редмонд осуществлять почаще.

Как связаны разнородные факты. Вот что пишет форумчанам хозяйка — опытный пользователь мультиварки: «Случайно включила прибор без горшочка, заметила через 40 сек, сразу выключила устройство». Женщина хотела знать, что будет с Редмонд М90, если не ставить горшочек на место вовсе.

Доброхот предположил: страшного не случится. Главная кнопка (см. выше), расположенная под дном горшочка, не даст мультиварке включиться в отсутствии посуды. Хозяйка провела эксперимент: с открытой (!) крышкой, вытащенным горшочком запустила программу. Уже через 10 сек нагревательный элемент стал горячим. Итог ошеломляет: никакой защиты от неправильного включения в мультиварке Редмонд нет.

Что будет, оставь повариха на длительный срок кухонного помощника лишенным присмотра. Вывод подсказывает продвинутый форумчанин: для защиты против перегрева внутри термопредохранители. Элементы охранные справляются с функцией единственный раз — перегорая. После эксцесса потребуется вмешательство “специалиста”.

Собственно, для этого рассматриваем собственноручный ремонт мультиварок Редмонд — когда причина известна, починка становится простым делом. Если однажды оставленная без присмотра мультиварка отказывается включаться, дело наверняка в термопредохранителях.

Теперь почитаем сервисную книжку, выданную покупателю мультиварки Редмонд. Цитаты выборочные, дабы не утомить читателя излишками информации. Гарантийный ремонт не производят, если «изделие с … тепловыми, иными повреждениями, возникшими по причине неправильной эксплуатации…».

Мультиварка Редмонд, гарантийный ремонт – совместимы ли две вещи. Только не в случае, когда завелась привычка оставлять без присмотра включенный прибор! Главная кнопка под горшочком присутствует, чтобы измерять температуру, выдерживать правильные режимы готовки.

Хотелось бы по этому поводу вспомнить пользователей, которые, забыв установить горшочек, наливают внутрь жидкости, высыпают крупы. Будьте предельно аккуратны. Если случилось непоправимое, немедленно выдерните шнур из розетки 230 В. Прибор необходимо очистить. Обнаружены сведения следующего плана: возможно просто промыть водой, сушить микросхемы в течение 1 недели при комнатной температуре… Естественно, применить способ можете на собственный страх и риск. Ничего подобного официальное руководство по эксплуатации не предусматривает.

Нюансы и тонкости процесса разборки

При рассмотрении модельного ряда Редмонд, можно установить: производитель заботиться о внешнем виде бытовой техники, надежно маскирует все шурупы и болты. Если брать в пример среднего класса мультиварку этой фирмы, то можно обнаружить, что на корпусе для декора располагают винты – обманки. Они играют только эстетическую роль. Основные же, надежно спрятаны под пластик.

От механического воздействия образуются вмятины, которые ухудшают внешнее состояние прибора. Поэтому, разумнее воспользоваться в таком случае треугольной торцевой отверткой, длина которой от 100 до 120 мм.
