2 способа сборки сверлильной стойки для дрели своими руками

Вертикальная стойка для шуруповерта своими руками

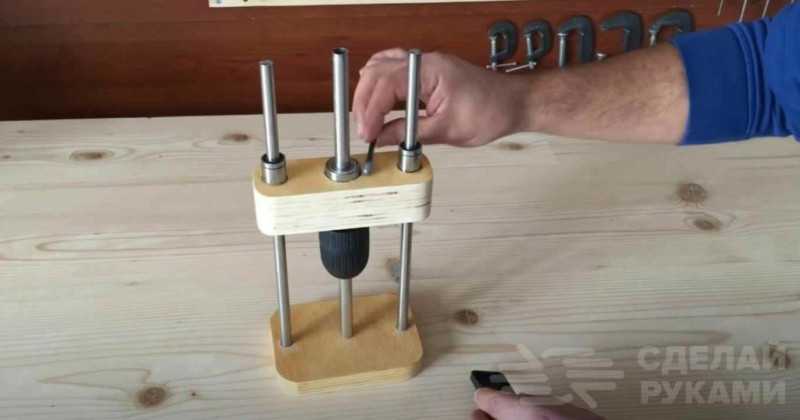

Теперь давайте рассмотрим второй вариант самодельной стойки. В целом, конструкция очень простая, но самое главное — рабочая. Идея принадлежит автору YouTube канала Gökmen ALTUNTAŞ.

В данном случае она довольно компактная, поскольку рассчитана на использование в паре с шуруповертом.

Однако можно приспособить ее и для электродрели, немного увеличив в размерах. И получится тогда самодельная стойка для дрели.

Преимущество данной конструкции заключается в том, что для ее изготовления потребуется небольшое количество материалов. Многие детали даже покупать не придется — можно найти их в гараже.

Подставку сверлильной стойки изготовим из фанеры толщиной 20 мм. Можно также взять кусок доски.

Первым делом отпиливаем от фанеры заготовку нужного размера. Затем размечаем и сверлим в ней два отверстия. Используя эпоксидный клей, вклеиваем направляющие.

Острые углы основания закругляем на шлифовальном станке. Изготавливаем из дерева или фанеры подвижную площадку.

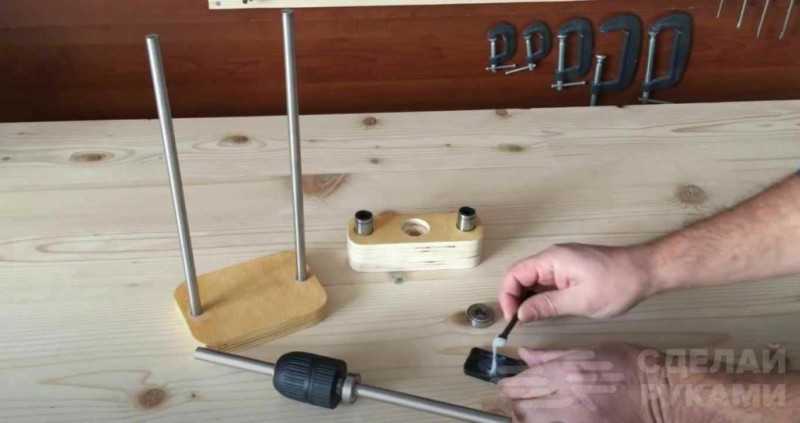

В подвижной части сверлим отверстия диаметром 19 мм под подшипники. Наружную часть подшипников смазываем эпоксидным клеем и вставляем подшипники в отверстия.

В сверлильный патрон вкручиваем переходник, на который надеваем круглую трубку. Ее нужно не просто надеть, а жестко зафиксировать при помощи эпоксидного клея.

В подвижной части сверлим посадочные места диаметром 29 мм под круглые подшипники.

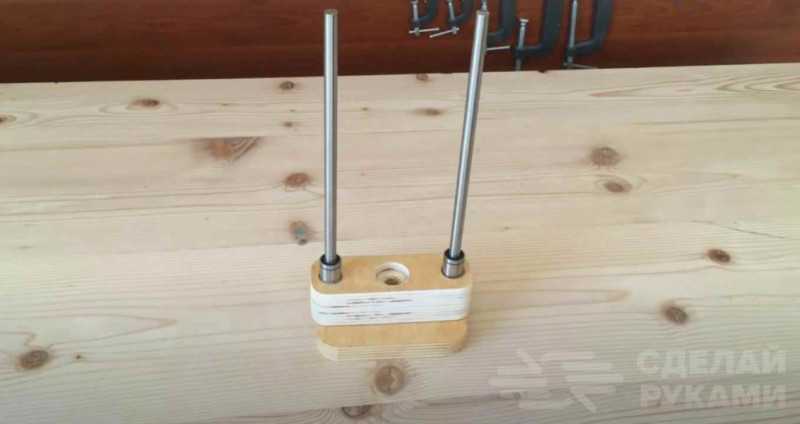

Надеваем на трубку первый подшипник и запрессовываем его снизу площадки. Потом надеваем на трубу второй подшипник, и также запрессовываем его в посадочное место. Для надежности используем эпоксидный клей.

На направляющие надеваем пружины и шайбы. Потом устанавливаем подвижную площадку со сверлильным патроном.

На верхнюю часть направляющих необходимо будет напрессовать деревянные «заглушки» — для ограничения хода.

Хвостовик сверлильного патрона зажимаем в патроне шуруповерта, после чего при помощи коронки подходящего диаметра сверлим в основании отверстие.

На этом процесс изготовления самоделки можно считать завершенным. Потом останется только все покрасить или покрыть минеральным маслом. Из всех стоек данный вариант — самый простой и бюджетный.

Подробно о том, как сделать это приспособление, можно посмотреть в авторском видеоролике.

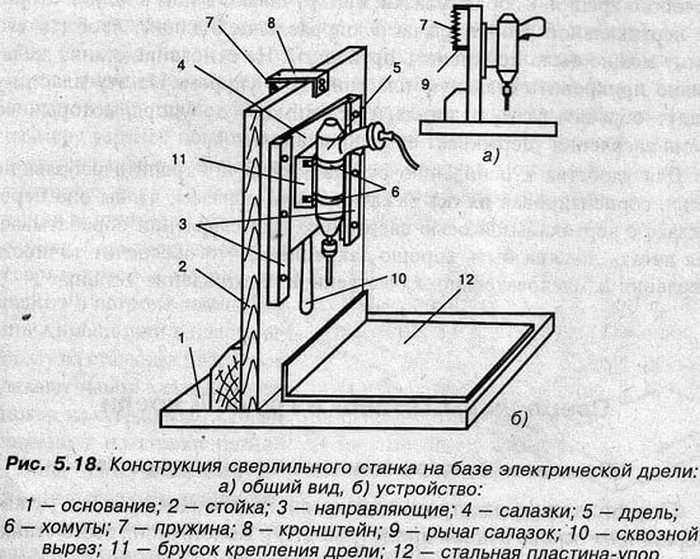

Стойка для дрели своими руками – особенности конструкции

Выше мы уже отмечали, что здесь есть достаточно большое количество разных вариантов. Давайте рассмотрим более детально одну из самых простых конструкций. Такая сверлильная стойка состоит из 3-х основных элементов. Это, в частности:

• станина;
• вертикальная стойка;
• механизм перемещения – ручка и пружины.

У каждого из них есть свое предназначение. Станину можно назвать основным элементом конструкции. Изготовить ее можно из разных материалов – дерева или металла. В данном случае выбор нужно делать исходя из того, для чего вам вообще нужна стойка. Если только для сверлильных работ, то подойдет и дерево. Для мощной дрели или многофункциональной конструкции лучше взять металл. Станину лучше делать квадратной. Рекомендуемые размеры – 50 на 50 или 60 на 60 сантиметров для металла и дерева соответственно. Толщина станины также зависит от материала. В частности, деревянную желательно делать не тоньше 3-х сантиметров, для металлической хватит и 2-х.

К станине нужно будет прикрепить основную стойку с подпорками. Этот элемент конструкции также может быть изготовлен из дерева или металла. Длина стойки зависит от габаритов дрели, которую планируется туда установить, рекомендуемая ширина – 25 сантиметров, толщина – 3,5 либо 2 сантиметра (дерево/металл). Теперь нам нужно соединить элементы друг с другом. В первую очередь на станине следует закрепить подпорку. Далее нам нужно установить подпорку. Лучше всего прикрепить ее и к станине, и к подпорке – такая конструкция будет более надежной. После этого можно переходить к установке направляющих. Наиболее оптимальный вариант здесь – купить эти узлы в мебельном магазине.

На следующем этапе нам необходимо прикрепить к направляющим каретку (деревянную или металлическую), на которой, собственно, и будет закреплена дрель. Здесь нужно делать все очень аккуратно. Не забудьте проверить направляющие – они не должны иметь люфта. Длина каретки – не менее 50 сантиметров. Впрочем, этот параметр тоже зависит от габаритов дрели. Поэтому определяться здесь нужно будет самостоятельно.

Дрель можно прикрепить к каретке с помощью колодки или хомутов. В первом случае берется плита с предварительно проделанным отверстием для инструмента. Кроме того, здесь понадобится еще и специальный держатель, которым будет фиксироваться дрель. Плита крепится к каретке перпендикулярно и фиксируется с помощью металлических уголков. Хомуты – это более простой вариант, хотя и менее надежный. Для того чтобы дрель не сорвалась с основания при биениях сверла, они должны быть изготовлены из качественного металла. Крепление осуществляется очень просто. Опоясываем хомутами инструмент и закрепляем на предварительно проделанных в доске отверстиях.

Следующий элемент нашей стойки – механизм перемещения. Он состоит из двух частей – ручки и пружины. Есть несколько вариантов изготовления механизма перемещения. Первый – закрепить возвратный механизм прямо возле ручки. Второй – установить 2 пружины в пазах каретки. Оба они достаточно практичны и надежны, поэтому здесь сложно сказать, какой из вариантов лучше выбрать. Мы опишем лишь их конструктивные особенности, а вы уже решайте сами.

Второй вариант механизма перемещения тоже довольно простой. Здесь нам нужно закрепить под прямым углом к каретке боковые пластины и штифт. Далее устанавливаем в пазы направляющих пружины. Такой механизм будет работать по следующему принципу. Нажимая на рычаг, мы сможем опустить каретку с дрелью вниз. Соответственно, пружины сомкнуться. Для того чтобы вернуть инструмент в прежнее положение, нужно, как и в первом варианте, только лишь ослабить усилие

Обратите внимание, что конструкция должна быть надежной. При небрежной сборке пружины могут попросту выпасть со своих мест. Чтобы не допустить такой неприятной ситуации, закрепите их с помощью металлических угольников

Чтобы не допустить такой неприятной ситуации, закрепите их с помощью металлических угольников.

Как сделать стойку дома

Составными частями могут служить компоненты вышедших из строя станков, строительных монтажных профилей, сварочного оборудования. Первой изготавливается функциональная часть с полозьями для перемещения дрели. Использоваться может фурнитура мебели. Затем изготавливается платформа, которая делается из отрезка трубы, к примеру, на нее становится база с полозьями. Фиксировать рельсы можно на деревянную доску, которая затем прикручивается к трубе метизами или зажимается скобами.

К монтажному столу трубу желательно крепить «на века», так как разборная конструкция ненадежна. Фиксация на толстую металлическую пластину осуществляется с помощью саморезов или сварки. Вместо направляющего рычага самодельные стойки имеют, как правило, выдающуюся вверх ручку-толкатель, подающую платформу с закрепленным инструментом напрямую.

Топ-3. WolfCraft 5027000

Модель изготовлена из прочного чугуна, выдерживающего существенные нагрузки. Опора из высоколегированной стали делает стойку еще более надежной и долговечной. Производитель не использует силумин и другие хрупкие сплавы.

• Характеристики
  • Средняя цена: 12 700 руб.
  • Страна: Германия
  • Высота (мм): 305
  • Диаметр гнезда для дрели (мм): 45
  • Рабочий ход (мм): 130
  • Размер основания (мм): 203×307
  • Вес (кг): 8,07

Данная сверлильная стойка относится к категории профессиональных. Об этом говорит не только ее цена, но и некоторые особенности конструкции. В частности, тут полностью закрытая каретка, исключающая попадание стружки в нажимной механизм. Для более точной работы имеется линейка, а также ограничитель, не дающий дрели опуститься ниже установленного уровня. Также тут очень удобные рукоятки, состоящие из трех модулей, а не одного, как это чаще всего бывает. Конечно, обернуть штурвал полностью не получится, глубина хода всего 130 миллиметров, зато это очень удобно при работе. Ну, и конечно, применены только прочные материалы – чугун и легированная сталь. Никакого силумина и дешевого пластика.

Стойка изготовлена из прочных материалов: чугуна, алюминия и легированной стали. В конструкции не используется низкокачественный силумин, а пластик применяется только на накладке рукоятки. Цена при этом остается на приемлемом уровне.

• Характеристики
  • Средняя цена: 2 000 руб.
  • Страна: Россия
  • Высота (мм): 435
  • Диаметр гнезда для дрели (мм): 43
  • Рабочий ход (мм): 80
  • Размер основания (мм): 215×215
  • Вес (кг): 2,04

Сверлильная стойка часто подвергается нагрузкам, особенно если работать приходится с твердыми материалами. Чтобы инструмент прослужил долго, при его изготовлении должны использоваться только самые качественные материалы. Как в данной модели. Основание, имеющее форму квадрата 215х215 миллиметров, сделано из чугуна. Как и каретка, в которую фиксируется дрель. Вертикальная труба стальная, с нержавеющим покрытием. В основании имеются диагональные прорези, позволяющие установить тиски, а также повернуть их практически под любым углом. В конструкции не используется силумин, что и делает ее максимально прочной и надежной. При этом цена не шокирует и остается на приемлемом уровне.

• Диагональные прорези для тисков
• Нет силуминовых деталей
• Рукоятка с фиксатором
• Демократичная цена

Пружина из тонкой проволоки

Поворотная каретка позволяет работать под углом 90 градусов, что дает возможность размещать на стойке не только ручную дрель, но и шлифовальную машину с прямым расположением диска.

• Характеристики
  • Средняя цена: 4 400 руб.
  • Страна: Латвия (производится в Китае)
  • Высота (мм): 425
  • Диаметр гнезда для дрели (мм): 43
  • Рабочий ход (мм): 60
  • Размер основания (мм): 156×156
  • Вес (кг): 3,4

Производитель решил обойти своих конкурентов по оригинальности. По сути, перед нами обычная вертикальная сверлильная стойка, однако, судя по описанию, установить в нее можно не только дрель, но и шлифовальную машину. Конечно, только с прямым расположением диска, так как угловое размещение просто не имеет смысла. Кроме того, стойка позволяет сверлить отверстия под углом. Решение откровенно странное, так как эту функцию чаще всего выполняют обычные тиски. Как бы то ни было, каретка у инструмента подвижная, способная поворачиваться на 90 градусов. Если у вас есть подходящие для нее задачи, то найти альтернативу на рынке будет довольно сложно.

Фрезерные и токарные работы по дереву

Для фрезеровки деталей нужно присоединить к станку такую же стойку, которая должна быть укреплена в горизонтальной плоскости, но вместо электродрели на ней надо установить тиски. Чтобы самодельный механизм подачи работал плавно, то можно применить длинный винт от старого принтера – тогда можно при выборке пазов достигнуть высокой точности обработки.

Чтобы производить сверлильные работы под разными углами, надо применить поворотный механизм. Он делается из добавочной пластинки. На ней сделаны отверстия по дуге. Весь механизм подачи надо укрепить на этой детали, которая вращается на оси. Главные углы наклона варьируются от 30 до 60 градусов. Сам поворотный механизм стойки делается следующим образом:

Добавочные пластины крепятся к деталям

• вначале сверлят основную и движущуюся пластины (ДП);
• измеряют углы угломерным прибором любого типа и высверливают отверстия по дуге (или кругу) на поверхности ДП.
• осевые отверстия двух пластин надо совместить и закрыть винтом;
• затем через дополнительную пластинку сверлятся на основной поверхности 3 отверстия.

ДП при работе поворачивают на угол, под которым надо сделать отверстие, и закрепляют винтом и гайкой. Использование полученного устройства в качестве токарного станка имеет тот недостаток, что можно будет обрабатывать детали, которые могут поместиться в патрон электродрели.

Необходимые материалы, приспособления и инструменты:

1. Деревянные или стальные пластины.
2. Самодельная или промышленная ручка от станка.
3. Направляющие от мебели.
4. Металлические угольники.
5. Электрическая дрель.
6. Молоток, напильник, отвертка.
7. Рулетка, транспортир, карандаш.

Но это требует точного выполнения всех технологических операций и учет всех рекомендаций и советов, так как человек имеет дело с техникой, и любое отступление от правил может привести к непоправимым последствиям.

Держатель с двумя степенями свободы

Приспособление имеет два шарнирных соединения между зажимом (струбциной) и хомутом для фиксации дрели. Оси вращения шарниров расположены под углом 90°, и позволяют позиционировать инструмент под любым углом к рабочей плоскости верстака. Это видно на иллюстрации.

Разумеется, такой держатель уже не закрепишь прямо на верстаке (стационарно), он работает только со струбциной. Оперативно направить ось вращения не получится: в целях безопасности, сначала фиксируется один шарнир, затем второй.

Тем не менее это приспособление дает возможность использовать дрель уже как фрезер, с произвольным расположением вала. Или вы просто располагаете ось вращения так, как вам удобно в текущий момент.

Преимущества:

Расширенная свобода расположения оси вращения.

Недостатки:

• Неудобная настройка положения, приходится фиксировать шарниры по очереди. Кроме того, есть определенные ограничения по размерам электроинструмента (крупную дрель в таком держателе не закрепить).
• Есть вопросы к надежности: чем больше шарнирных соединений, тем ниже точность и прочность крепления.

Сборка стойки для дрели

Выбрав желаемый чертеж и подготовив необходимые материалы, приступают к работе. Простейший станок состоит из 4 основных элементов, среди которых:

1. Станина. Она обеспечивает устойчивость всей конструкции.
2. Стойка. Состоит из вертикальной направляющей и подвижной каретки с дрелью.
3. Ручка. Этот элемент обеспечивает плавное перемещение каретки. Ее наличие необязательно, но сильно упрощает сверление.
4. Дополнительные элементы. Части конструкции, увеличивающие функциональность станка. Например, возвратный механизм или крепления, задающие угол сверления.

Станина

Основание является важной частью конструкции, так как обеспечивает устойчивость стойки во время работы. Для изготовления используют пластину из металла толщиной более 10 мм или деревянный лист на 20 мм. Толщина может изменяться в зависимости от нагрузки или используемых материалов

Чем выше вес стойки, тем прочнее делают основание

Толщина может изменяться в зависимости от нагрузки или используемых материалов. Чем выше вес стойки, тем прочнее делают основание.

Минимальные размеры для станков:

• 50х50 см – для простого вертикального сверления;
• 100х50 см – для станков с многофункциональным использованием дрели.

Обратите внимание! Стойку делают из подручных материалов. Главное условие – основание должно быть прочным и выдерживать вес конструкции с инструментами.

Стойка

Главный элемент станка, позволяющий плавно перемещать дрель в вертикальной плоскости. Движение каретки обеспечивают мебельные направляющие. Саму каретку выносят перед стойкой или устанавливают между двумя параллельными брусками. Во втором случае минимизируется вероятность люфта, повышает прочность.

Пошаговая инструкция, как сделать стойку с кареткой посередине:

1. Для изготовления каретки берут деревянный брусок 300х90х45 мм, прикручивают по краям мебельные направляющие.
2. Вертикальные стойки делают из двух брусков высотой 600 мм, шириной 90 мм, толщиной 45 мм. Вторую часть мебельных направляющих устанавливают по верху. Противоположный брусок собирают зеркально.
3. Подвижные элементы собирают вместе, проверяют плавность работы. Вертикальные несущие бруски соединяют между собой куском дерева. Это повысит прочность и устранит люфт.
4. Конструкцию укладывают на бок, прикручивают станину. Чтобы стойка была прочнее, в задней части ставят подпорку, прочно фиксирующую части станка. Проверяют, чтобы все углы были прямыми.
5. Держатель для дрели делают из дерева 200х90х20 мм и пластиковой ручки для инструмента. С одного края вырезают отверстие по диаметру держателя и прикручивают его. Таким способом дрель будет надежно зафиксирована.
6. Держатель для дрели прикручивают саморезами к нижней части каретки. Чтобы соединения в процессе работы не разболтались, между деталями устанавливают соединительный брус.
7. Для удобства работы мастер может поставить полочку. В бруске 50х50 мм и деревянной планке просверливают сквозное отверстие по толщине резьбовой шпильки. В отверстие ставят мебельную футорку. Основание полки прикручивают к бруску, пропускают шпильку и закручивают гайкой. С противоположной стороны станка шпильку пропускают в отверстие в планке и фиксируют гайкой-барашком с плоской шайбой.
8. Для удобства использования в задней части станка устанавливают пружинный возвратный механизм. В верхнюю часть стойки и держатель вкручивают крюк с резьбой, натягивают пружину.

Обратите внимание! Минимальной комплектации достаточно для использования станка. Мастер устанавливает дрель сверлом вниз, закрепляет на ручке. Инструмент запускают и просверливают необходимое отверстие

Инструмент запускают и просверливают необходимое отверстие.

На видео показан процесс сборки станка:

Рукоять

Чтобы использование стойки было удобным и приносило удовольствие, станок дополняют ручкой. Рычаг помогает опускать каретку, прилагая минимум усилий. В результате обеспечивается предельная точность сверления.

1. Для создания ручки берут 2 бруска из дерева 450х30х15 мм и 204х30х15 соответственно, проделывают отверстия согласно схеме.
2. На вертикальной направляющей отмеряют 270 мм от верха и просверливают сквозное отверстие. Длинный брусок и направляющую соединяют болтом М6х80, разделяя гайками М6. Болт фиксируют двойной гайкой.
3. Короткую деталь соединяют болтами с рычагом и держателем для дрели.

Обратите внимание! Чтобы упростить соединение и сделать движение плавным, устанавливают крепления на подшипниках.

После завершения сборки деревянные элементы обрабатывают наждачной бумагой. Устраняют все заусеницы, сглаживают травмоопасные углы.

Делаем стойку для дрели

Чтобы изготовить самодельную стойку для дрели, понадобится детальный чертеж. Найти подходящий вариант в интернете очень легко. После этого можно приступать непосредственно к работам. Необходимо сделать станину, ее еще называют подставкой. Это основной элемент конструкции. Для этого из металлического листа или доски вырезается пластина. Рекомендуемые размеры — 600х600 мм для дерева или ДСП/ДВП, 500х500 мм для металла. При необходимости размеры стола можно увеличить.

Затем следует приняться за изготовление стойки-штатива. Ее основу также можно сделать из дерева или металла. Размеры следует подбирать исходя из необходимых характеристик и физических размеров электродрели. На станину закрепляется подпорка, а уже к ней прикручивается основа штатива. Получившееся приспособление необходимо усилить при помощи кронштейнов. К этой основе прикручиваются или привариваются направляющие (в зависимости от материала).

После изготавливается каретка, которая непосредственно крепится к двум направляющим. К каретке электродрель можно прикреплять несколькими способами: металлическими хомутами для крепления труб или при помощи колодки. Проще всего взять хомуты. Они надежно закрепляют электродрель, а в случае необходимости она может быть легко демонтирована.

Финальной стадией работ является изготовление механизма перемещения. Можно пойти двумя путями: прикрепить возвратный механизм прямо к ручке или разместить его в пазах каретки. В первом случае рычаг-рукоятку необходимо разместить между пластинами, прикрученными к основной станине. Во втором случае боковые пластины крепятся перпендикулярно каретке, а пружины размещаются в пазах направляющих.

И в том, и в другом случае необходимо подобрать жесткость и размер пружин таким образом, чтобы при надавливании на рычаг не создавалось чрезмерного противодействия, каретка могла опускаться вплотную к станине, а после прекращения воздействия на рычаг, возвращаться (и удерживаться) в исходное положение.

Стойка для дрели своими руками, чертежи

Возможно ли изготовить такое приспособление самостоятельно? Перед обстоятельным ответом рекомендуется узнать, из каких элементов состоит данное устройство, каким образом работают на нем. Если любите заниматься домашними поделками, то такой станок окажется весьма полезным. Но порой его смонтировать не удается ввиду сложностей с установкой.

Преимущества и недостатки

Данное устройство отличается определенными достоинствами:

• для его изготовления не требуются серьезные финансовые расходы;
• все детали, используемые в сборке, доступны;
• есть возможность создать свою конструкцию.

Однако имеются и некоторые отрицательные моменты:

• зачастую для сборки требуются элементы, изготовление которых возможно только в заводских
• условиях, что оказывает влияние на стоимость ;
• неправильная подгонка влечет за собой образование люфта, от которого случаются неточности в работе;
• стойка, подготовленная самостоятельно, не позволяет сверлить под углом.

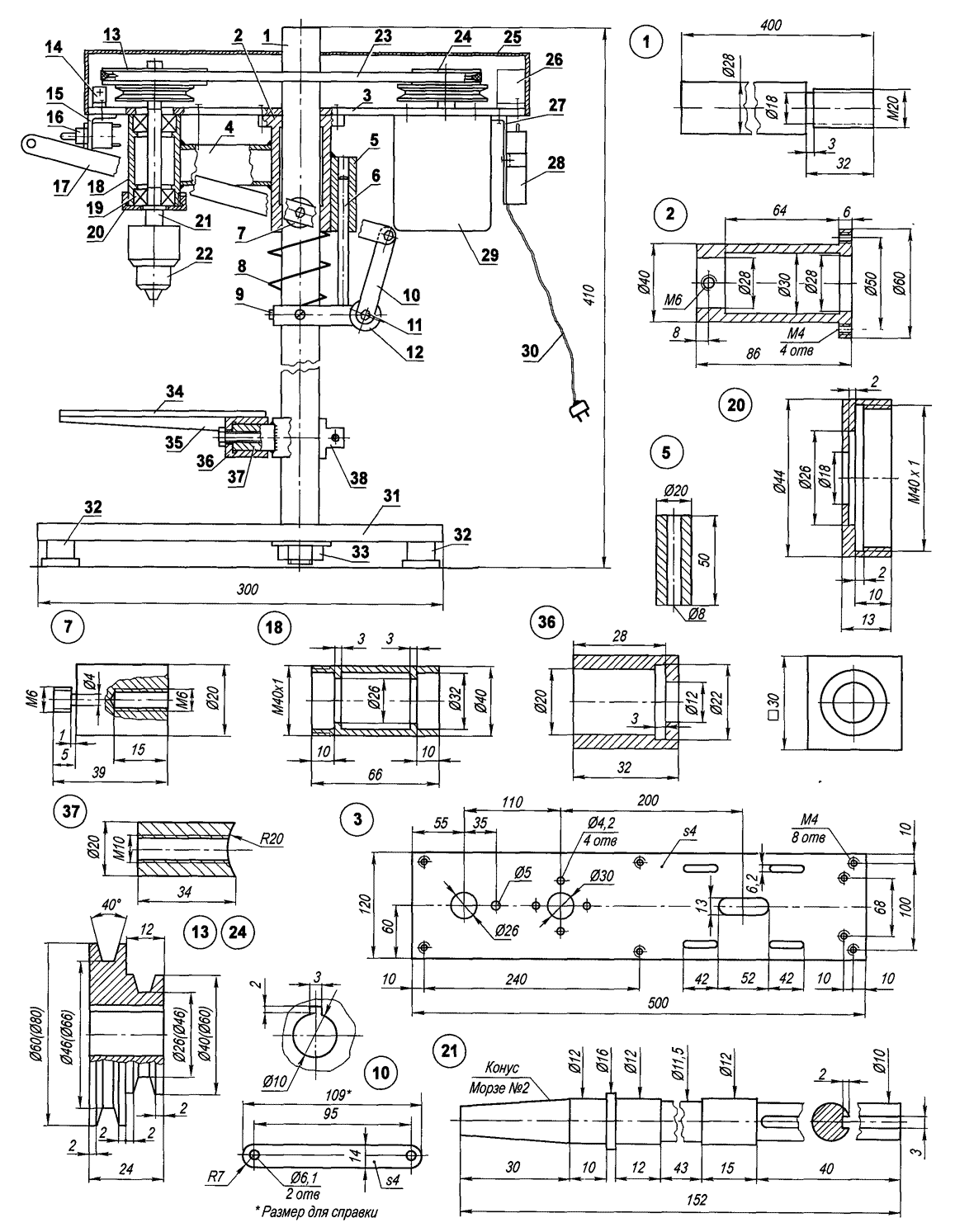

Все же разберемся, как изготавливается стойка для дрели своими руками, чертежи и фото которой представлены ниже.

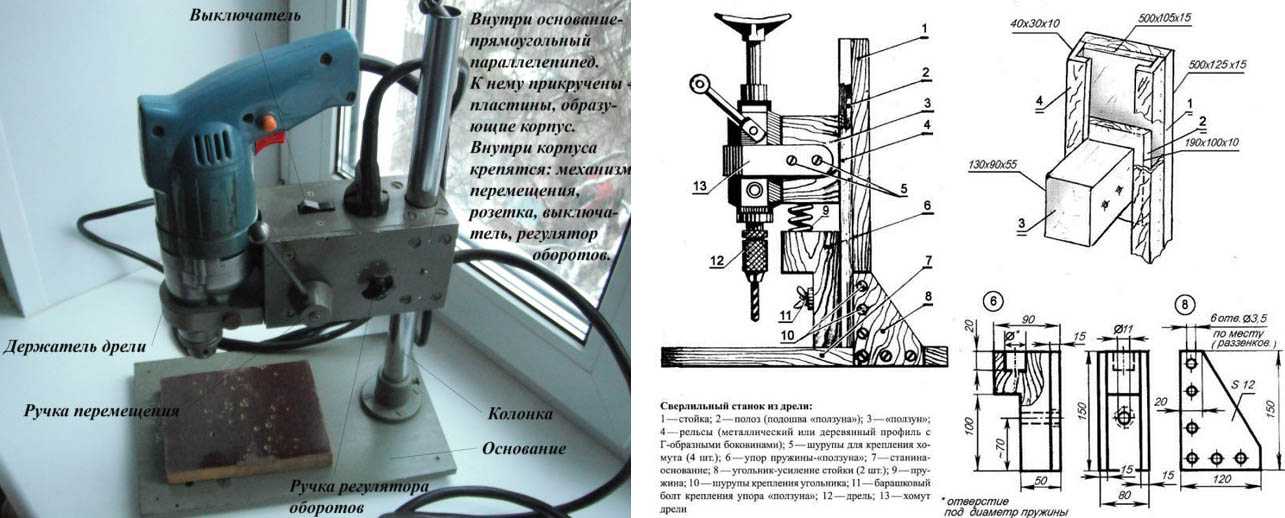

Вариант универсальной стойки

С помощью такого варианта появляется возможность исполнять разнообразные операции, от которых двигатель дрели не выйдет из строя.

Если необходимо изготовить стойку, чтобы с ее помощью сверлить отверстия, то все основные элементы можно исполнить из древесины. Для более сложных видов работ устройство собирается с участием металлических прутьев.

Главной частью считается станина. Для крепления каретки используется стойка, на нее фиксируется электродрель. С помощью рукоятки выполняется управление. Применяются дополнительные приспособления, чтобы увеличить функциональные возможности приспособления.

Подготовка станины

Для производства данной детали можно использовать толстую пластину из металла (50 х 50 х 1.5 см) или дерева (60 х 60 х 3 см). Ее можно применять, если подразумевается выполнение только сверлильных работ. Для более многофункционального устройства размеры следует увеличить, доведя их до 100 х 50(60) х 2(3) см.

Чтобы сэкономить, многие делают станину из твердоватых пород деревьев. К ней крепится основная стойка с фиксаторами. Все соединения выполняются при помощи винтов, крепятся вертикально по отношению к станине.

Основу из металла разумно использовать, если она устанавливается на стол с магнитной поверхностью.

Установка

Рекомендуется использовать доску 35 мм либо плиту из металла (2 см). Длину данной детали можно устраивать от шестидесяти до восьмидесяти сантиметров, это зависит от размеров самой дрели. Оптимальная ширина – 20 – 25 см. К ней крепятся держатели и механизм, чтобы дрель могла двигаться продольно. На станине крепится подпорка, к которой прилаживают стойку. Устанавливают вертикально пару направляющих, для этого лучше всего подходят мебельные. К их подвижной части крепится каретка, на которую устанавливается дрель.

Чтобы все работало нормально, необходимо убедиться, что в направляющих отсутствует люфт. Дрель может крепиться двумя способами – на колодки или на хомуты.

Механизм перемещения

Для него понадобятся ручка и пружины. Устроить все можно двумя способами – закрепить возле ручки механизм возврата либо в кареточных пазах вставить две пружины.

Фрезерные и токарные виды работ

Для фрезеровки достаточно подсоединить к станку эту стойку с тисками, закрепив ее горизонтально. Чтобы механизм, созданный своими силами, функционировал плавно, многие используют удлинённый винт от принтера. Это позволит при выборе паза добиться высокоточной обработки.

Для выполнения сверления под углами используют поворотное устройство, для изготовления которого необходима дополнительная пластина. В ней засверливаются отверстия по дуге. Применение такого устройства вместо токарного станка позволяет обрабатывать лишь те детали, которые способны поместиться в патроне электрической дрели.

Если у вас умелые руки, которые отлично взаимодействуют с головой, то такую станину вы изготовите без особых проблем. С ее помощью, используя дрель, вы сможете выполнять большее количество операций.

Автор angor58

Возможные проблемные ситуации

В некоторых случаях домашние мастера отдают электроинструмент в сервис для решения той или иной проблемы. Но в ряде случаев необязательно идти в ближайшую мастерскую, поскольку некоторые неисправности можно устранить самостоятельно.

Замена сверла

Теперь о том, как поменять сверло в дрели — вся процедура выполняется по схеме описанной выше — то есть сначала достается старое сверло и ставится новое. При этом, чтобы заменить элемент в быстрозажимном патроне зачастую приходится сталкиваться с рядом трудностей. В отдельных случаях бывает, что сверло в механизме настолько прочно засело, что не удается повернуть муфту. Следует использовать кусок ткани, что обеспечит крепкое сцепление с муфтой и попробовать покрутить еще раз.

Когда все это не помогает, следует крепко зафиксировать инструмент одной рукой, а ладонью другой ударять по патрону в направлении раскручивания.

Как поменять сверло в дрели

Удаление сверла без ключа

Ценное достоинство ключевых конструкций в очень прочной фиксации сверла. Недостатком служит то, что под рукой всегда должен быть специальный ключ, а ведь его легко потерять. И если это случилось, нужно найти какой-нибудь предмет для фиксации патрона с одной стороны.

Подойдет гвоздь, крестообразная отвертка, шуруп. К другой половине нужно приложить усилие для раскручивания патрона и таким образом пробовать вытащить сверло, обойдясь без ключа. Если вручную не получается, можно использовать тиски либо большой газовый ключ.

Если застряло сверло

В ряде случаев, когда работа закончена, вынуть сверло не получается раскручиванием патрона руками либо ключом. Не помогает даже режим реверс. Тогда придется использовать кардинальные способы:

• Использование тисков с газовым ключом. Либо, как вариант — два ключа. Одна половина фиксируется (ключом либо при помощи тисков), вторую нужно сместить 2 ключом.
• Тиски + молоток. Одну половину нужно закреплять в тисках, вторую нужно сдвинуть резкими и точными ударами молотка. Такое вибрационное воздействие должно принести результат.

Если застряло сверло Тем не менее, если ничего из рассмотренного не помогает, остается полностью открутить патрон. После чего крепить его в тисках и выбить сверло каким-нибудь металлическим стержнем или подходящей отверткой.

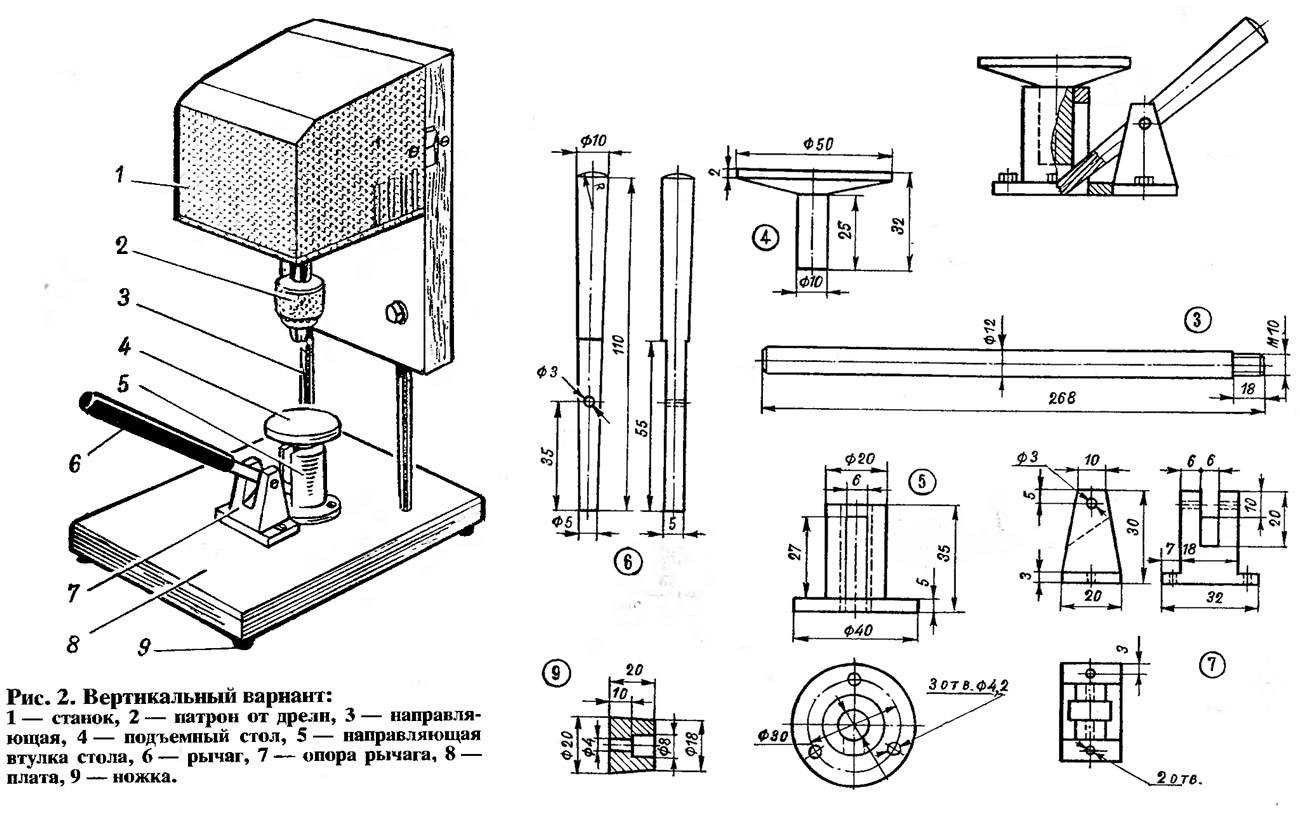

Варианты самодельных стоек

Рассмотрев устройство стойки, можно перейти к наиболее распространенным вариантам ее исполнения. Возможности к конструированию ограничиваются по большей степени наличием материалов, сложности в исполнении и требованиям к проводимым работам.

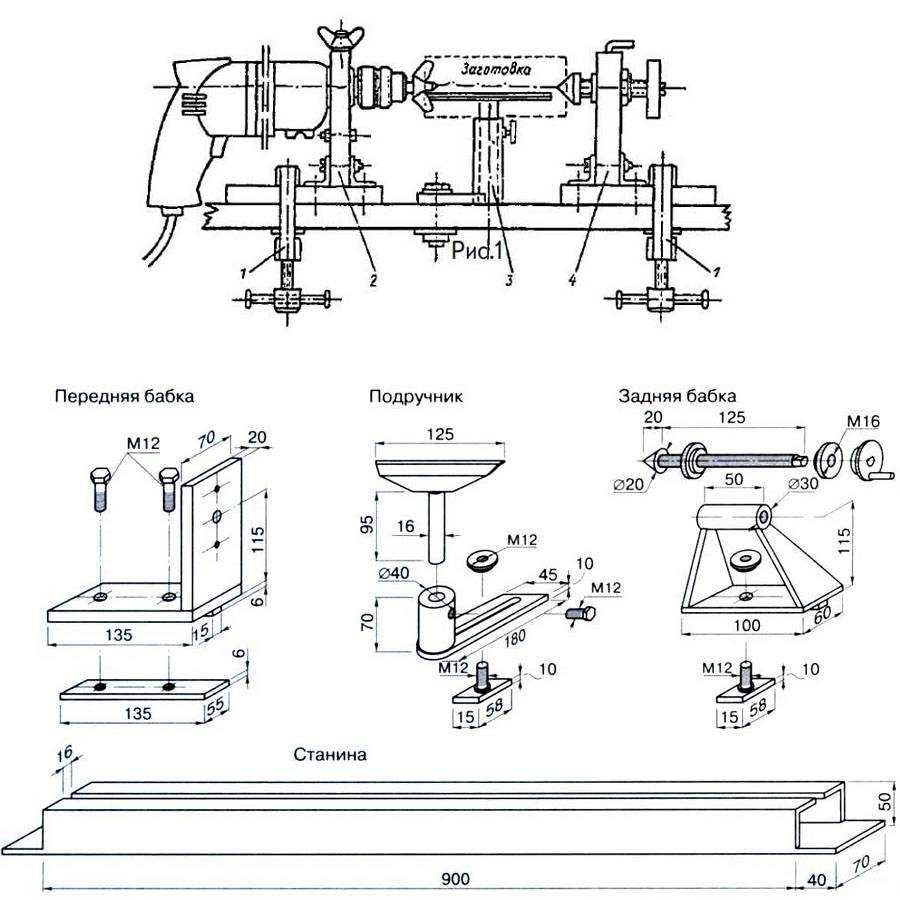

Так при желании можно собрать даже самодельный токарный станок, при помощи которого можно будет выполнять некоторые фрезерные работы. Для этого нужно добавить возможность горизонтального передвижения заготовки.

Еще одним вариантом модернизации станка является возможность высверливания под углом, добавив к устройству станка поворотную пластину с отверстиями фиксации направляющей стойки под нужный угол.

Изготовление подобных механизмов требуется для выполнения более сложных задач, зачастую требует наличия сложного оборудования и опыта его применения. Для более простых, и не особо частых работ важны простота сборки и доступность материалов. Ниже будут приведены как раз такие варианты изготовления механизмов.

Из распространенных материалов

Преимуществом такого держателя является отсутствие строгих чертежей, минимум требуемых материалов и их шаговая доступность. Для его сборки не требуются особые навыки, а инструменты, применяемые в создании подобного держателя, находятся у любого домашнего мастера.

Станина для дрели в этом случае выполняется из дерева. Подойдет любая доска, главное — возможность выдержать мощность дрели с небольшим запасом. Для опоры и направляющего механизма подойдет что угодно, при условии устойчивого положения конструкции. Сама стойка крепится к опорке, с противоположной стороны фиксируются направляющая. Опора должна выдерживать вес всей стойки и собственно дрели.

Кронштейн для ручной дрели делается из тонкой твердой фанеры, в которой высверливается отверстие нужного диаметра. На основание данный кронштейн монтируется с помощью строительных уголков. Подъемный рычаг можно сделать из бруса нужной толщины.

Вся полученная конструкция соединяется при помощи тех же строительных уголков к станине и опоре.

Из рулевой рейки

Подобное устройство пользуется популярностью, оно достаточно прочно и долговечно. Его изготовление требует некоторого опыта, подходящих материалов и инструментов.

Так как данная стойка более тяжелая, то станину и стойку изготавливают из металла. На место крепления рулевой колонки устанавливается поворотный механизм, например, маховик.

Кронштейн для дрели ставится на каретку крепления рулевых тяг. Направляющую можно изготовить из профильного листа. Вся конструкция собирается очень быстро из доступных материалов.

При выборе самодельной стойки следует опираться на стоимость необходимых деталей, требуемый функционал и простоту изготовления.

Станок для горизонтального сверления

Обычно станки предполагают сверление дыр дрелью в вертикальном положении. Но иногда необходимо проделать отверстия в длинной детали. Даже с дорогими магазинными подставками не получится сверлить вертикально качественно, всегда будут погрешности. Чтобы избежать этого, можно сделать станок для горизонтального сверления.

станок для горизонтального сверления

Для начала нужно подготовить циркулярную пилу, шуруповерт или дрель и стандартный набор инструментов, включающий в себя отвертки, молоток, стамеску и др. В качестве материала для изготовления можно взять обычные ДСП панели. Из расходных материалов понадобится:

• Гайка-крыльчатка;
• саморезы;
• направляющие;
• рукоятка;
• втулка;
• болты.

Сначала нужно рамку. В качестве основания используется ДСП, а из деревянных брусков делают окантовку. Из той же фанеры необходимо собрать стол, который может менять свою высоту с помощью винтов. Стол нужно тщательно отполировать. Вращая рукоятку, можно будет поднимать стол на нужную высоту. Далее чертят яркую линию, идущую по направлению сверла. Это поможет сверлить отверстия точнее. Направляющие устанавливаются таким образом, чтобы они могли раздвигаться в зависимости от размера инструмента, а затем крепиться винтами. Для дрели нужно сделать опору, к которой присоединяется конструкция. Чтобы деталь лучше двигалась в станке, можно прикрепить куски ламината в местах соприкосновения с конструкцией.

Из каких частей будет состоять приспособление?

Держатели для дрелей обязательно должны иметь следующие узлы:

• Станину. Это главный опорный элемент будущего станка.
• Стойку. Она необходима для крепежа каретки с дрелью и ее движения.
• Механизм хода. Самым распространенным вариантом является специальная ручка. С ее помощью можно перемещать дрель к просверливаемой детали.
• Дополнительные узлы. С их помощью можно расширить возможности стойки.

Как сделать станину?

Самодельные держатели для дрелей обязательно должны устанавливаться на устойчивые станины. Для изготовления данного узла можно использовать стальную плиту толщиной 1 см или прочную деревянную доску, толщина которой должна быть не менее 2 см. Также для этой цели подойдут толстый кусок ДСП, фанера или текстолит.

Массивность станины зависит от мощности электроинструмента. Чем она выше, тем толще должно быть основание. Желательно, чтобы ширина станины составляла 200 мм, а длина – 500-750 мм. К станине, расположенной горизонтально, при помощи шурупов или винтов следует прикрепить основную вертикальную стойку и подпорку.

Привинчивать данные детали станка рекомендуется снизу сквозь станину.

Держатели для дрелей будут прочнее, если дополнительно их стойки соединены с подпорками металлическими уголками.

Как изготавливается стойка?

Держатели для дрелей обязательно должны быть оснащены стойками. Именно от качества изготовления данного узла в дальнейшем будет зависеть качество сверлильных работ.

Чтобы сверло не отклонялось, а, следовательно, не портило заготовку и не ломалось, мастеру при изготовлении стойки важно соблюдать строгую вертикаль по отношению к станине. Смастерить направляющую вертикальную стойку можно из бруска, фанерной пластины, трубы или металлического профиля

Все зависит от фантазии и наличия нужного материала

Смастерить направляющую вертикальную стойку можно из бруска, фанерной пластины, трубы или металлического профиля. Все зависит от фантазии и наличия нужного материала.

Механизм хода

Держатель дрели для вертикального сверления должен быть оборудован специальным механизмом, с помощью которого можно перемещать инструмент. Данный механизм состоит из двух элементов:

Рукоятки. С ее применением дрель подводится к поверхности обрабатываемого изделия.
Пружины. С ее помощью дрель после просверливания возвращается на исходную позицию

Важно, чтобы подъем кронштейна с дрелью был плавным, а сверление не утомляло.

Обустройство дополнительных узлов

Если приспособить в самодельный станок дополнительные приставки, на нем можно выполнять несложные токарные, фрезерные технологические операции, а также сверлить отверстия под углом. Чтобы эти работы были доступны, мастеру следует обеспечить возможность перемещения обрабатываемой заготовки в горизонтальной плоскости.

Это возможно при помощи подвижного горизонтального ствола, на котором установлены тиски для удержания заготовки. В движение ствол приводится вращением ручки. Для того чтобы сверлить отверстия под углом, самодельные станки дополнительно оснащаются специальными поворотными пластинами, содержащими отверстия по дуге. С их помощью происходит фиксация обрабатываемых деталей.

Чтобы справиться с данной работой, мастеру следует выполнить следующие действия:

• Просверлить осевое отверстие на дополнительной поворотной пластине и стойке станка.
• Используя транспортир, просверлить поворотную пластину под углами: 30, 45 и 60 градусов.
• Оборудовать стойку тремя отверстиями, в которые будут вставляться штифты поворотной пластины. С их помощью в дальнейшем будет осуществляться фиксация поворотной и неподвижной части станка.

Чтобы выполнить отверстие под необходимым углом, достаточно повернуть прикрепленную к дополнительной пластине электродрель на нужный угол и зафиксировать инструмент в этой позиции, используя штифты.
