Создание циклона для пылесоса своими руками: чертежи и схемы. как сделать циклон для пылесоса своими руками

Сложности, с которыми можно столкнуться во время работы

Создать циклонный фильтр своими руками или даже самодельный пылесос, как мы убедились, совсем несложно, если есть необходимые материалы.

В некоторых случаях рекомендуется возить с собой металлические контейнеры для сбора мусора, так как они считаются более прочными. При наличии пылесоса большой мощности пластиковое ведро может, так сказать, «развалиться». Засасывается за счет сильного потока всасываемого воздуха. Такое случается очень редко, но лучше сразу предусмотреть такую возможность. Его можно выровнять, но ущерб изделию будет на лицо. Поэтому всегда нужно учитывать качество пластика и мощность устройства. В случае дорожного конуса такой проблемы не возникает.

Процесс чистки резервуара с водой

Перед очисткой необходимо проверить работоспособность пылесоса, и если все функционирует правильно, то начинать работу. Сначала сачком с поверхности воды убирается весь мусор, затем пылесосам очищаются стенки бассейна, которые находятся над водой.

Это можно сделать простой щеткой. После этого необходимо пройтись по стене, где находится линия воды. Там зачастую больше грязи, чем ниже. После этого нужно опускаться ниже и дойти до днища бассейна.

На полную очистку бассейна, в зависимости от его размера, может уйти час-два времени. После завершения работы в любом из пылесосов необходимо достать фильтр (вата, синтепон), прочистить и высушить.

Важно помнить, что включать пылесос можно, когда бассейн пуст. Смотреть, чтобы на электронику не попадала вода, иначе может произойти замыкание. Чтобы реже мыть бассейн, необходимо поддерживать чистоту специальными химикатами¸ а во время простоя закрывать его крышкой

Чтобы реже мыть бассейн, необходимо поддерживать чистоту специальными химикатами¸ а во время простоя закрывать его крышкой.

Много важной и полезной информации о пылесосах для бассейна найдете в этом разделе

Водяной фильтр

Популярность аквафильтра не только в том, что с его помощью уборка становится эффективнее, но и в увлажнении воздуха. Весь всасываемый мусор проходит через емкость с водой.

Такой фильтр способен удерживать даже мелкодисперсную пыль и пыльцу. Эта особенность пылесоса ценится людьми, у которых есть аллергия на пыль.

Внимание! Из-за расположенного в корпусе отделения с водой, пылесос становится тяжелым. Выбирая такую разновидность домашнего помощника, попробуйте, будет ли Вам легко с ним передвигаться по дому. Выбирая такую разновидность домашнего помощника, попробуйте, будет ли Вам легко с ним передвигаться по дому

Выбирая такую разновидность домашнего помощника, попробуйте, будет ли Вам легко с ним передвигаться по дому.

Сделать такую разновидность фильтра можно самостоятельно. Из чего можно сделать:

Сепаратор. С его помощью будет происходить деление мусора на крупный и мелкий;
Емкость для воды с герметичной крышкой;
Вентилятор небольшого размера. При выборе ориентируйтесь на его шумность;
Помпа.

Берем разрыхлитель, кожух и накопитель, чтобы установить все эти детали на пылеуловитель пылесоса.

В качестве крепления вам послужат крепежные детали покрытые цинком.

На дно фильтра не забудьте положить полиэтилен. Он будет выполнять функции шумоизоляции.

Последней устанавливаем помпу. Закрепить ее можно, используя резиновое кольцо.

Важно! Во время использования фильтра следите за уровнем воды

Виды аквафильтров

Хотя все пылесосы, имеющие водную фильтрацию, работают примерно по одинаковому принципу, однако изготовители выпускают три различных вида аквафильтров.

Кальянные

Имеют наиболее простые конструктивные особенности. Всасываемый грязный воздух пропускается через воду, в результате не все мелкие частички остаются, но поглощается весь крупный мусор. Для удаления мельчайшей пыли можно монтировать дополнительный фильтр. Кальянные аквафильтры обязательно периодически моются и тщательно просушиваются. Такие фильтры имеют не очень большой размер емкости
Циклонные	Налитая вода в данном фильтре удерживает пыль, вследствие образующихся завихрений. Циклонные аквафильтры посредством центробежной силы задерживают мусор, грязь и пыль, в результате все загрязнения намокают и не могут вернуться в комнату вместе с воздухом. Циклонный тип фильтров не дает возможности задерживать наименьшие частички пыли, которые не успевают намокнуть в емкости, поэтому поддаются обратно в комнату
Сепараторные	Эти приборы обеспечивают самую качественную очистку, однако, данные модели наиболее дорогостоящие. После попадания в такой аквафильтр, частички пыли разъединяются с воздухом посредством мощного центробежного воздействия. Даже малейшие частицы остаются, а в комнату направляется максимально чистый и свежий воздух

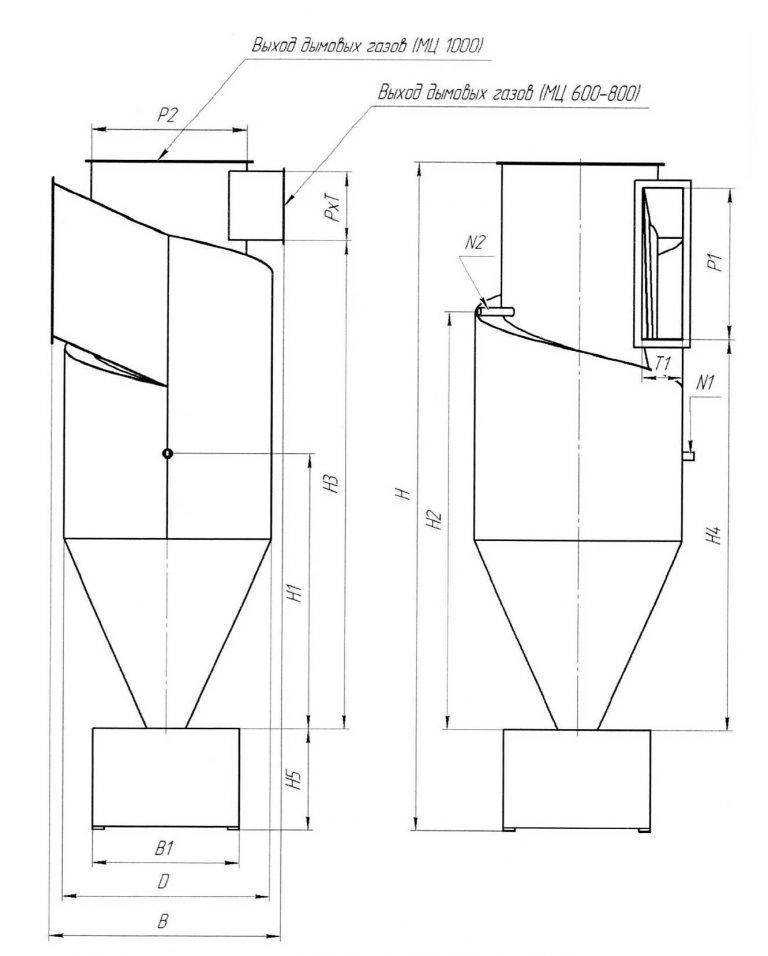

Устройство стружкоотсоса, работающего по принципу циклон

Внешне и по техническим характеристикам такие стружкоотсосы сходны с обычным пылесосом. И нередко такие бытовые приборы используются в домашних мастерских, но, как правило, они из строя выходят быстро. Изготовить устройство, которое будет служить долго и не вызовет нареканий, можно, учитывая все конструктивные особенности оборудования:

К прибору подключается фланцевый электродвигатель с мощностью в 3,5 кВт;
Разряжение воздуха производится при помощи вентилятора с устойчивой к механическому воздействию твердых материалов крыльчаткой. При этом крыльчатка обязательно подбирается большой, это позволит создать тягу высокой силы;
Устройство циклического вращения предназначено для очищения поступающего воздуха, который затем через систему фильтров для стружкоотсоса выходит наружу;
Желательно выбирать многоступенчатую фильтрирующую систему. Необходимы по крайней мере 2 фильтра, первый из них будет задерживать крупные древесные опилки, второй мелкие, пыльевые. Такое устройство обеспечивает качественную очистку воздуха и продлевает срок эксплуатации стружкопылесоса;
Циклон в нижней части корпуса необходим для непосредственного втягивания образующейся в процессе работ на станках стружки;
Мешок для стружкоотсоса подбирается из прочных материалов, по объему он также должен быть большим.

Корпус качественных, изготавливаемых в промышленных масштабах, стружкоотсосов сверху покрываются звукопоглощающими материалами. Управлять прибором можно при помощи механического или электрического блока, мягкие гофрированные шланги присоединяются к корпусу через отверстие.

Циклонный фильтр для пылесоса своими руками

Циклонный фильтр остается популярным уже более 30 лет. Преимущество заключается в отсутствии мешков для пыли, при этом он практически бесшумен и компактен. Также он гораздо легче своих «водных» собратьев. Но минус в том, что очистить такой фильтр достаточно сложно.

Эта модель используются как для уборки дома, так и в строительстве. Опилки, стружка, крупный мусор не будут являться для аппарата проблемой. Секрет мощности заключается в схеме его работы.

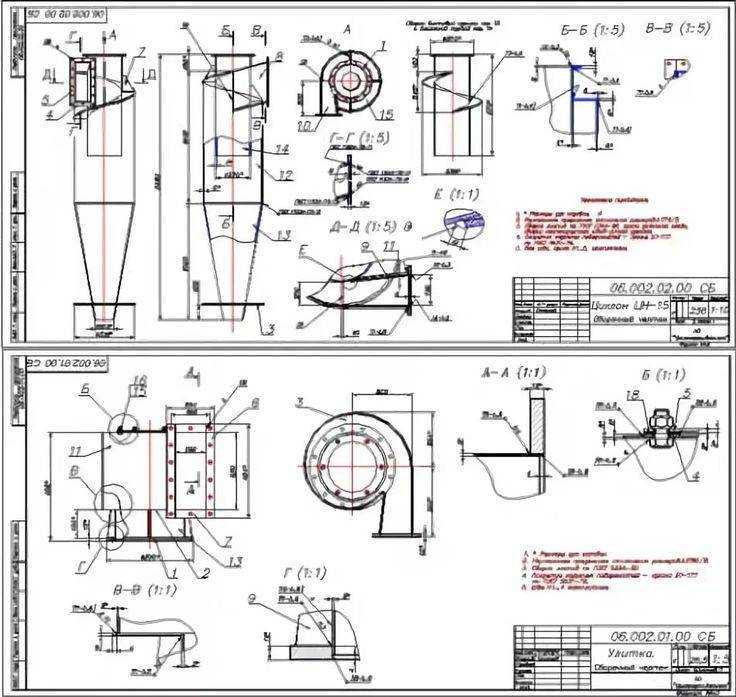

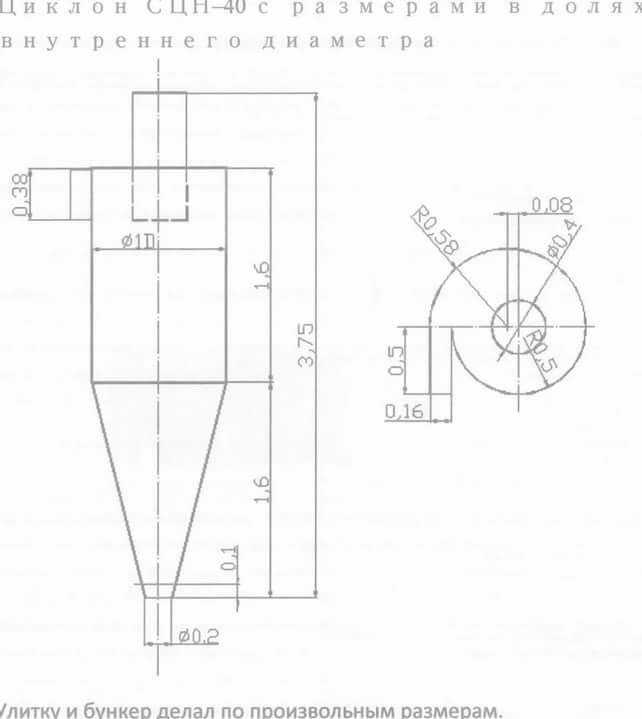

Схема циклонного пылесоса

Грязь под воздействием центробежной силы начинает двигаться по спирали, что заставляет крупный мусор попадать во внешнюю камеру, а мелкую оставлять внутри. В результате пылесос не будет загрязнять воздух.

Есть 2 способа собрать циклонный фильтр.

Способ сборки № 1

Вам потребуется:

сантехническая труба — 1 м;
пятилитровое ведро с плотной крышкой;
полипропиленовое колено (углы — 45 и 90 градусов) для создания кронштейнов;
гофрированная труба — 2 м;
капроновый чулок;
герметичный клей;
фанера.

Выполнение работы.

Прикрепите на крышке ведра кронштейн (смастерите из стальных полос) для воздушного фильтра. Следите за плотностью ее примыкания, чтобы в дальнейшем загрязненный воздух не проникал в выходную трубу.

Сверху крепко присоедините выходную трубку. Через нее воздушный поток будет проходить в пылесос. Мембрану от пылесоса оставьте, это поможет спасти вентилятор от сильного загрязнения. Вокруг фильтра поставьте отбойник для мусора (делается из жести с оцинкованным покрытием). Натяните капроновый чулок, он будет защищать от попадания мелкого мусора. Далее гофрированную трубку расположите по боковой стенке и наклоните в сторону дна. Усильте стенки ведра стальной полосой.

При обрабатывании всех швов используйте герметичный клей.

Способ сборки №2

Вам потребуется:

дорожный конус (можно приобрести в магазине для автомобилей);
плотная пластиковая емкость с герметичной крышкой;
2 гофрированных трубы — по 2 м;
гайки и шайбы — 8-10 мм;
2 стержня (длина — 2 м, ширина — 8 мм).

Выполнение работы.

В качестве емкости для сбора пыли используем банку из пластика с толстыми стенками и плотной крышкой

Это важно для того, чтобы не было утечек, которые впоследствии могут плохо влиять на работоспособность пылесоса

Отрезаем дно от дорожного конуса и в отверстии выкраиваем фанерную крышку. В нее вставляем гофрированную трубу (можно использовать обычную пластиковую), которая должна быть опущена до середины конуса, иначе в нее будет попадать много мусора.

Верхнюю часть конуса плотно устанавливаем в фанерный круг, соединенный с крышкой емкости для мусора. К верхнему срезу прикрепляем трубу, в которую будет попадать воздух с пылью и грязью.

Переходим к соединению фильтра с пылесосом.

Выходную трубу подсоединяем к входу пылесоса шлангом, а к приемной трубе прикрепляем шланг, собирающий мусор.

Потратив пару вечеров и немного сил, вы можете превратить свой обычный пылесос в более современную его версию, обеспечив тем самым свое хозяйство надежными приспособлениями и облегчив жизнь хозяйке дома. При желании у аппарата может быть и не один фильтр. Главное, пользоваться материалами, которые не требуют больших затрат, и следовать приведенным инструкциям. В любом случае, если не получится в первый раз, во второй получится точно.

Разновидности аквафильров

Существует два вида водяных фильтров:

Сепаратные.

Работа этого вида аквафильтров заключается в разъединении воздуха с частиками пыли за счет центробежной силы. Загрязненные частички, которые попадают в фильтр, остаются в воде, не попадая при этом в воздух жилого помещения. Главным достоинством пылесосов такого типа является более высокое в сравнении с другими качество очистки, а также они отличаются долговечностью. Однако сепаратные модели и стоят недешево.

Сепаратный фильтр

Кальянные.

У пылесосов такого типа довольно простая конструкция. Эти устройства лучше справляются с крупнодисперсной пылью, а вот с мелкой пылью им приходиться нелегко. Однако этот недостаток легко можно исправить установкой дополнительных фильтров. Одним из неудобств использования кальянного фильтра считается необходимость в его частом систематическом мытье и качественной сушке. Кроме этого он оснащен достаточно небольшим резервуаром для жидкости.

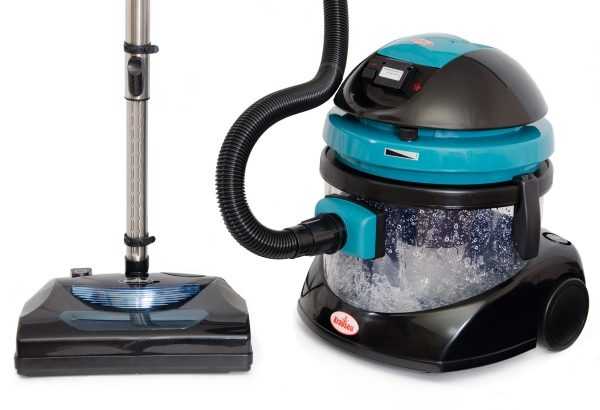

Аквафильтр в пылесосе

Циклонный фильтр из ведра

Еще одним простым материалом для изготовления циклонного фильтра будет обычное ведро, можно использовать даже краску. Объем нужно рассчитывать исходя из мощности пылесоса; это примерно 1 литр мощности на каждые 80-100Вт.

Для изготовления вам понадобятся:

Ведро с крышкой (можно от строительных смесей);
Компас;
2 колена 90 и 45 градусов;
Пластиковая трубка;
Силикон;
Уплотнительные кольца или резиновые уплотнители;
Канцелярский нож;
Клей-пистолет.

Изготовление

Делаем отверстия в крышке. Вы можете использовать заводской компас или сделать его самостоятельно. Вкрутите в деревянную рейку два самореза на расстоянии ровно 2,7 сантиметра друг от друга.

Центр каждого отверстия отмечается на расстоянии 4 см от края. Далее в отмеченных местах вырезаются круги для труб.

Далее займемся канализационными коленями.

Плотно вставляем колено в гнездо, предварительно нанеся на него силикон. С внутренней стороны изделия на плинтус укладывается уплотнитель. При необходимости обжать зажимом. Это будет выглядеть как на рисунке 10.

Вставляем трубочки в крышку ведра, правильно завернув уголок

Снаружи впускной патрубок почти вровень с крышкой. В обратном направлении колено направлено вращающейся частью к центру ковша. Но для нужного эффекта его снабжают поворотом на 45 градусов, который направлен наискось вниз, как на рисунке 11.

Вид сзади

Вторая ветвь, по которой будет тянуться воздух, находится в противоположном направлении. В него вставляется колено, чтобы воздух отбирался от стенки ведра. В каждом случае необходимо использовать уплотнительные кольца, они надежно удержат трубы и предотвратят их проворачивание.

Вот и все. Затем останется только накрыть ведро крышкой и подключить пылесос к самодельному циклону, который отлично подойдет для уборки большого количества мусора.

Приходим к выводу, что можно быстро и просто сделать циклон для пылесоса своими руками, используя подручные средства. На выходе у вас должно получиться примерно такое же устройство, как на рисунке ниже.

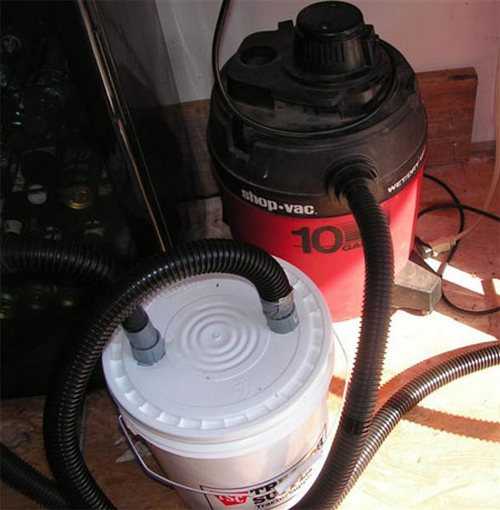

Циклонный фильтр, прикрепленный к бытовому пылесосу

Принцип работы самодельного пылесоса с аквафильтром

В естественных природных условиях даже самые мельчайшие частицы пыли связываются водой — дождем, снегом, росой, туманом. Этот же принцип использован и в пылесосах с аквафильтром: водяной вихрь, создаваемый внутри аквафильтра, собирает даже мелкодисперсную пыль, уловить которую не способен ни один твердый фильтрующий элемент.

Современные модели пылесосов с водяным фильтром не только задерживают до 99,9% всасываемой пыли и грязи, но и очищают воздух, работают как увлажнители.

Такие приборы очень удобны и экономичны в эксплуатации — регулярно покупать дорогие мешки и прочие расходники не требуется, поскольку вся пыль оседает в резервуаре с водой.

Чтобы его очистить, достаточно слить грязную воду и ополоснуть емкость. Единственный существенный недостаток пылесосов данного типа — высокая цена.

Если внешний вид устройства не принципиален, можно собрать самодельный водяной пылесос, который по производительности и эффективности не будет уступать дорогим моделям от известных брендов.

Такой пылесос станет незаменимым помощником не только при уборке квартиры, но и при выполнении пыльных строительно-отделочных работ — штраблении стен, шлифовании и т.п.

Водяной фильтр устанавливается до пылесоса, в результате вся грязь и пыль остается в воде, в сам пылесос попадает уже очищенный воздух.

Что потребуется для изготовления аквафильтра для пылесоса своими руками

Чтобы сделать водяной фильтр для пылесоса своими руками понадобятся следующие материалы и инструменты:

Любая емкость с герметичной крышкой. Это может быть 19-литровая пластиковая бутылка от кулера или большое пластмассовое ведро с плотно закрывающейся крышкой;
Крупноячеистый поролон, сетка или любой другой многоразовый фильтрующий материал, чтобы исключить попадание воды в двигатель пылесоса;
Дополнительный гофрированный шланг для пылесоса (будет соединять пылесос и аквафильтр);
Герметик строительный;
Труба канализационная диаметром 50 мм;
Дрель и сверло диаметром 6 мм;
Измерительный инструмент — линейка, рулетка, карандаш.

Что касается труб, то их конфигурация и количество определяется исходя из формы и размера емкости самодельного аквафильтра.

Так, для изготовления водяного фильтра из 12-литрового пластикового ведра понадобятся следующие позиции ПВХ-труб:

труба канализационная d 50 мм L 250 мм полипропилен — 3 шт.;
тройник d 50 мм L 153 мм 90 градусов — 2 шт.;
заглушки d 50 мм — 2 шт.

Процесс изготовления — поэтапная инструкция

Сам процесс изготовления аквафильтра состоит из нескольких этапов:

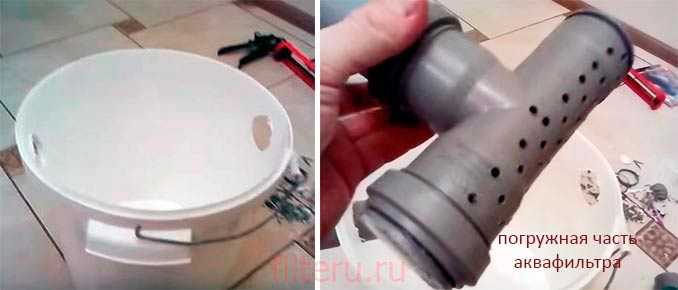

В верхней части ведра (достаточно отступить от верхней границы около 10 сантиметров) необходимо проделать два отверстия диаметром 50 мм напротив друг друга — это будет вход и выход самодельного аквафильтра;

В нижней части одного из тройников следует просверлить несколько отверстий. Делать это нужно равномерно по всей поверхности. Общая площадь отверстий приблизительно должна равняться диаметру используемой трубы. С двух боковых торцов на трубу надеваем заглушки:

В одной из труб проделываем отверстие диаметром 40-50 мм;

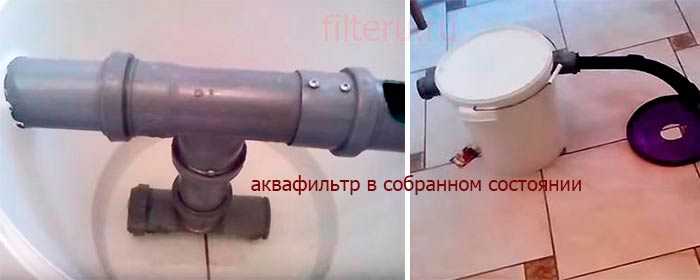

Далее производим сборку труб в единую конструкцию в соответствии с рисунком:

Наливаем в емкость воду таким образом, чтобы нижняя часть тройника с отверстиями была полностью покрыта водой;

Закрываем крышку водяного фильтра, подключаем пылесос:

Производим испытание аквафильтра.

ВИДЕО ИНСТРУКЦИЯ Первые испытания рекомендуется проводить на небольшой скорости, контролируя состояние гофрированного шланга, идущего от аквафильтра к пылесосу (он должен быть сухим).

Если в гофрошланге будут видны следы воды, необходимо закрыть воздухозаборное отверстие внутри фильтра крупноячеистым поролоном или другим пористым фильтрующим материалом.

Назначение циклона для пылесоса

Людям, которые постоянно работают в сфере строительства, необходимо убирать за собой большое количество различного мелкого мусора и пыли. Это может быть старая штукатурка, остатки пенопласта, гипсокартона или древесная пыль. Такой мусор способен оседать толстым слоем по всему помещению. Подмести веником или протереть тряпкой эту пыль очень сложно, потому что из-за больших размеров помещения подобная уборка затянется надолго.

Использование в этом случае пылесоса является оптимальным. Обычное изделие, которое применяется в домашних условиях, для этих целей не подходит. Попадание щепок или опилок приведет к засору пылесоса или вовсе выведет его из строя. А также большое количество мелкой пыли быстро забьет пылесборник, который необходимо будет чистить каждые 20 минут.

Но строительные пылесосы обладают большими размерами, неудобны в применении, обслуживании и имеют очень высокую стоимость. По этой причине некоторые домашние мастера научились повышать возможности своего бытового изделия, оборудуя его специализированным циклонным фильтром. Такие пылесборники можно приобрести в строительном магазине или изготовить в домашних условиях своими руками. В интернете можно найти много чертежей пылеуловителей для мастерских по деревообработке.

Специалисты выделяют следующиедостоинства циклонных фильтров:

не нужно постоянно покупать одноразовые мешки и контейнеры для сбора мелкой пыли;
малые размеры;
тихая работа устройства;
когда корпус фильтра сделан из прозрачного пластика, есть возможность осуществлять контроль за его загрязненностью;
высокая эффективность.

Как сделать фильтр для пылесоса в домашних условиях, описание процесса

Перед тем как сделать фильтры для пылесоса своими руками, необходимо понять, по какому принципу работают эти узлы. А так как было обозначено четыре разновидности, то у каждого своя схема работы.

Мешок из фильтрационной ткани, который работает по прямому действию. То есть воздух с пылью попадает внутрь мешка. Пыль оседает внутри, чистый воздух проходит сквозь ткань.
Циклон. Воздушный поток движется по спирали. Тяжелые частицы оседают, воздух с мельчайшими частицами поднимается и проходит через дополнительные фильтры.
Водяной. Пыль захватывается водой.
НЕРА-фильтр. Это циклонный вариант, в верхней части которого установлен фильтрующий элемент, очищающий воздух от мелких частиц.

Мешок-пылесборник

Его можно сделать из плотной ткани, сложенной в два или три слоя. Просто шьется мешок с горловиной, размер которой должен совпадать с диаметром патрубка от шланга-гофры.

Из плотного картона вырезается квадрат, в котором делается отверстие под патрубок. Это основа для крепления мешка. Последний к квадрату можно крепить несколькими способами, к примеру:

с помощью клея;
с помощью липучек.

Циклонный вариант

Здесь предлагается несколько конструкций. Самая простая – пластиковое ведро из-под краски. Оно имеет слегка конусообразную форму, которой достаточно, чтобы обеспечить сдерживание больших частиц.

Для этого в крышке ведра посередине делается отверстие под патрубок пылесоса. В самом ведре сбоку ближе к горловине делается точно такое же отверстие

В них вставляются куски пластиковых труб диаметром 32 мм.Внимание! Стыки патрубков в отверстиях обязательно герметизируют с использованием силиконового герметика. На что еще надо обратить внимание:

патрубок, вставляемый в ведро, должен располагаться под наклоном ко дну емкости;
отверстие патрубка, вставленного в крышку, надо закрыть фильтрующим материалом.

Если внутрь ведра налить немного воды, то эффективность очистки будет намного выше.

Схема присоединения фильтра к пылесосу следующая:

к патрубку крышки присоединяется пылесос;
к патрубку ведра труба с насадкой.

Более серьезная конструкция циклонного пылесборника – это все то же ведро, к которому к крышке подсоединен конус. Последний можно изготовить из тонкого пластика. В продаже есть много изделий конусного типа, которые хорошо подойдут для этой цели.

В самом ведре отверстие делать не надо. Оно будет выполнять функции сборника пыли. В крышке делается отверстие, куда вставляется узкая часть конуса. Сбоку конуса ближе к верхней горловине делается отверстие под патрубок. Он будет соединяться с трубой и насадкой. В крышке конуса посередине делается отверстие под патрубок, который будет соединен с пылесосом.

Водяной вариант

Здесь также несколько конструкций. Один из эффективных вариантов – кастрюля, в которую установлена пятилитровая пластиковая бутылка. На фото ниже эта конструкция показана.

Вместо кастрюли можно использовать любое изделие, которое выполняет функции подставки для пластиковой бутылки. В последней делают отверстие, через которое фильтр соединяется с выхлопным отверстием пылесоса. Соединение проводят пластиковым патрубком.

В бутылке в верхней части делают несколько небольших отверстий, через которые очищенный и влажный воздух будет выходить наружу. Емкость заполняется водой наполовину.

Внимание! Задача фильтра – очистить воздух, выходящий из пылесоса

НЕРА-фильтр

Сам по себе этот тип очень дорогой. Его можно сделать своими руками, если использовать вместо фильтрационного элемента автомобильный фильтр от кондиционера, расположенного в салоне машины. Оба элемента по размерам не подходят, поэтому автомобильный придется подрезать.

В пылесосном фильтрационный материал удаляется с помощью ножа. Места стыковки очищаются от старого клея, обезжириваются. Вставляется автомобильный элемент, который к рамке приклеивается любым клеевым составом.

Достоинства и недостатки

Несомненным преимуществом самодельных фильтров считается экономия времени и средств на их замену. В отдельных случаях затраты на установку такого фильтра и вовсе не понадобятся – нередко все необходимые элементы для его создания присутствуют в домашнем хозяйстве.

Статья в тему: Сколько киловатт тянет стиральная машина

Самодельные фильтры существенно расширяют функционал пылесосов, позволяют добиться большего качества уборки, и даже дополнят сухую очистку влажной уборкой. При этом по своим эксплуатационным параметрам «кустарные» фильтры ничем не уступают заводским, а в некоторых случаях и превосходят их.

По окончании этого периода после первой замены фильтра постарайтесь убедиться в том, что доработка не увеличит нагрузку на пылесос и потребление электроэнергии.

В настоящее время они бывают следующих разновидностей:

Мембранный. Этот фильтр чаще остальных применяется в современных моделях и считается наиболее дешевым способом для устранения пыли. Мембрана – это полупроницаемая среда, которая свободно пропускает через себя кислород и воду.
Водный. Данный фильтр через емкость с водой пропускает воздух и грязь.
Циклонный. Считается недорогим, но по качеству при этом совершенно не уступает мембранному или водному фильтрам. Воздух с пылью пропускается в таком случае через специальный корпус, имеющий цилиндрическую форму.
