Одножильные провода
Все выше рассмотренные методы скрутки многожильных проводов можно применять и для одножильных. Но лучше всего в данном случае пользоваться параллельным соединением.
Запомните самое главное, перед тем, как соединить провода одножильного исполнения, изоляционный слой на них следует зачищать только вдоль проводника под углом. Особенно это касается алюминиевых жил. Если вы проведёте ножом под углом 90 градусов по кругу проводника, изоляция, конечно, снимется. Но в дальнейшей работе при малейших движениях в месте надреза проводник со временем будет идти на излом и, в конечном счёте, жила поломается.
Зачистите на соединяемых жилах изоляционный слой на 3-4 см. Положите провода друг на друга под углом в 45 градусов, но не в месте оголённых жил, а на 1,5-2 см выше от того места, где произвели срез изоляции. Левой рукой крепко держите это место, правой начинайте скручивать оба провода. Сначала они будут скручиваться вместе с изоляционным слоем, потом уже пойдёт соединение чисто оголённых жил.
Какими бы сильными не были ваши руки, в конце обязательно закончите скручивание при помощи пассатижей, в особенности это касается опять же проводов из алюминия.
Ещё один важный совет! После того, как вы сделаете скрутку, не спешите её изолировать. Дайте электрической цепи поработать несколько часов, затем отключите вводной автомат на квартиру и проверьте температуру на месте скрутки. Если узел горячий, значит, контактное соединение получилось ненадёжным и его лучше переделать. Если нагрева не обнаружено, то скрутка выполнена качественно, может её заизолировать.
Если необходимо выполнить большое количество скруток, можно воспользоваться шуроповертом с самодельной приспособой, как показано в видео ниже:
Особенности скручивания однопроволочных проводов
Одножильную проводку сложнее скручивать, чем многожильную. На это есть ряд причин:
Токоведущая жила изготовлена из жесткого прутка металла. Если сечение достаточно велико, то его не получится согнуть руками. Провод имеет низкую пластичность
Он подвержен изломам, поэтому работать с ним необходимо с особой осторожностью. При зачистке изоляции лезвие ножа необходимо вести под углом менее 30° к оси провода
В противном случае острие врежется в токоведущую жилу и повредит ее. Зачистки выполняются не короче 50 мм
Только так возможно обеспечить хорошее соединение. Готовую скрутку желательно проверить под нагрузкой. В процессе работы она не должна нагреваться сильнее цельного провода без соединения.
Ошибки при изготовлении скрутки
Большинство ошибок связаны с формой, размером и натяжением скрутки. Чтобы качественно соединить два провода, их следует равномерно намотать друг на друга. Между тоководами должно получиться максимальное по площади пятно контакта. Считается неправильным накручивание одной жилы на другую, если они обладают отличным сечением.
Другая ошибка — слишком короткая скрутка. Чем она длиннее, тем больше площадь соприкосновения. А значит ниже сопротивления и возможный нагрев. Длина хорошей скрутки составляет не менее 5 см.
При выполнении соединения необходимо правильно выбрать натяжение. Слишком большое усилие способно сломать скрутку, а малое приведет к ухудшению электрического контакта.
Электрики, монтируя проводку, нередко используют различные приспособления для затягивания. Они представляют собой биту со специальной насадкой под провода, которая вставляется в любую дрель. Подобное приспособление превращает электроинструмент в полуавтоматический станок для монтажа проводки. Его возможно сделать самостоятельно. Но намного проще приобрести готовый. Например, насадка на шуруповерт от фирмы Tundra, помимо соединения жил, способна снимать изоляцию.

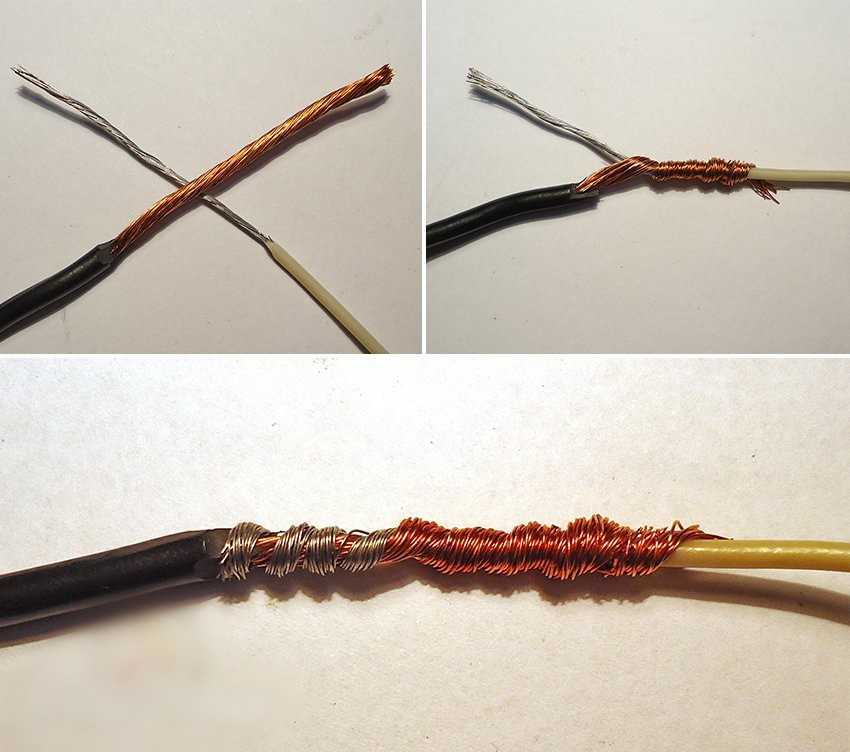

Сращивание многожильных проводов без скрутки
Сращивать многожильные провода можно также, как и одножильные. Но есть способ более совершенный, при котором соединение получается более аккуратным. Сначала нужно подогнать длины проводов со сдвигом на пару сантиметров и зачистить концы на длину 5-8 мм.
Распушить немного зачищенные участки соединяемой пары и полученные «метелки» вставить друг в друга. Для того, чтобы проводники приняли аккуратную форму, перед пайкой нужно их стянуть тонкой проволочкой. Затем смазать паяльным лаком и пропаять припоем.
Все проводники пропаяны. Зачищаем места пайки наждачной бумагой и изолируем. Прикрепляем с обеих сторон вдоль проводников по одной полоске изоленты и навиваем еще пару слоев.
Так выглядит соединение после покрытия изоляционной лентой. Можно еще улучшить внешний вид, если надфилем подточить места паек со стороны изоляции соседних проводников.
Прочность соединенных многожильных проводов без скрутки пайкой получается очень высокой, что наглядно демонстрирует видеоролик. Как видите, вес монитора 15 кг соединение выдерживает без деформации.
Соединение проводов диаметром менее 1 мм скруткой
Скрутку тонких проводников рассмотрим на примере сращивания кабеля витых пар для компьютерных сетей. Для скрутки тонкие проводники освобождаются от изоляции на длину тридцати диаметров со сдвигом относительно соседних проводников и затем скручиваются так же, как и толстые. Проводники должны обвить друг друга не менее 5 раз. Затем скрутки сгибаются пинцетом пополам. Такой прием увеличивает механическую прочность и уменьшает физический размер скрутки.
Как видите, все восемь проводников соединены скруткой со сдвигом, что позволяет обойтись без изолирования каждого из них по отдельности.
Осталось заправить проводники в оболочку кабеля. Перед заправкой, чтобы было удобнее, можно стянуть проводники витком изолирующей ленты.
Осталось закрепить оболочку кабеля изоляционной лентой и соединение скруткой закончено.
Технологии сращивания кабеля витых пар посвящена отдельная статья «Удлинение кабеля витых пар».
Соединение медных проводов в любом сочетании пайкой
При подключении и ремонте электроприборов приходится удлинять и соединять провода с разным сечением практически в любом сочетании. Рассмотрим случай соединения двух многожильных проводников с разным сечением и количеством жил. Одни провод имеет 6 проводников диаметром по 0,1 мм, а второй 12 проводников диаметром 0,3 мм. Такие тонкие провода надежно простой скруткой не соединить.
Со сдвигом нужно снять изоляцию с проводников. Провода лудятся припоем, и затем провод меньшего сечения навивается вокруг провода с большим сечением. Достаточно навить несколько витков. Пропаивается место скрутки припоем. Если требуется получить прямое соединение проводов, то более тонкий провод загибается и затем место соединения изолируется.
По такой же технологии выполняют соединение тонкого многожильного провода с одножильным большего сечения.
Как очевидно по вышеописанной технологии можно соединять любые медные провода любых электрических цепей. При этом не надо забывать, что допустимая сила тока будет определяться сечением наиболее тонкого провода.
Способы соединения проводов или кабелей между собой
Места соединения двух проводников должны удовлетворять следующим требованиям:
- надежность;
- механическая прочность.
Соблюсти эти условия можно и при соединении проводников без спайки.
Опрессовка
Этот метод требует наличия специального оборудования. Опрессовка проводов гильзами проводится как для медных, так и для алюминиевых проводов разных диаметров. В зависимости от сечения и материала выбирается гильза.
Алгоритм опрессовки:
- зачистка изоляции;
- зачистка проводов до чистого металла;
- провода нужно скрутить и вставить в гильзу;
- проводники обжимаются при помощи специальных клещей.
Подбор гильзы вызывает основные сложности. Неправильно выбранный диаметр не сможет обеспечить надежного контакта.
Болтовое соединение
Для контакта используются болты, гайки и несколько шайб. Место соединения получается надежным, но сама конструкция занимает много места и неудобна при укладке.
Порядок соединения такой:
- зачистка изоляции;
- зачищенная часть укладывается в виде петли с диаметром, равным сечению болта;
- на болт надеваются шайба, затем один из проводников, другая шайба, второй проводник и третья шайба;
- конструкция затягивается гайкой.
С помощью болта можно соединить несколько проводов. Затягивание гайки производится не только руками, но и ключом.
Клеммники
Клеммник представляет собой контактную пластину в полимерном или карболитовом корпусе. С их помощью соединить провода может любой пользователь. Соединение происходит в несколько этапов:
- зачистка изоляции на 5-7 мм;
- удаление оксидной пленки;
- установка проводников в гнезда друг напротив друга;
- фиксирование болтами.
Плюсы – можно соединить кабели разных диаметров. Недостатки – можно соединить только 2 проводка.
Виды клеммников для многожильных и одножильных кабелей
Всего существует 5 основных видов клеммников:
- ножевые и штыревые;
- винтовые;
- зажимные и самозажимные;
- колпачковые;
- ужимные типа «орех».
Первый вид используется редко, они не рассчитаны на большие токи и имеют открытую конструкцию. Винтовые клеммы создают надежный контакт, но не подходят для соединения многожильных кабелей. Зажимные клеммники – самые удобные в применении приборы, для их установки не нужно специальное оборудование. Колпачковые также используются часто, но в отличие от зажимных приборов колпачки можно использовать неоднократно. «Орех» практически не используется.
Клеммы в распределительной коробке (медные или металлические)
Клеммы являются самым распространенным способом соединения в распределительной коробке. Они стоят дешево, легко монтируются, обеспечивают надежную фиксацию контакта и могут использоваться для соединения меди и алюминия. Недостатки:
- дешевые приборы обладают низким качеством;
- соединить можно только 2 провода;
- не подходят для многожильные проводов.
Самозажимные клеммники WAGO
Используется 2 вида клеммников Ваго:
- С плоскопружинным механизмом – их еще называют одноразовыми, так как повторное использование невозможно. Внутри находится пластина с пружинными лепестками. При установке проводника лепесток отжимается, а провод зажимается.
- С рычажковым механизмом. Это наилучший вариант соединителя. Зачищенный проводник вставляется в клемму, зажимается рычажок. Возможна повторная установка.
При правильной эксплуатации клеммники Ваго работают 25-30 лет.
Использование наконечников
Для подключения используют 2 вида наконечников и гильз:
- в первых соединение производится внутри изделия;
- во втором оконцевание двух электропроводов происходит разными наконечниками.
Соединение внутри гильзы или наконечника является прочным и надежным. Также существуют специальные гильзы для подсоединения медных и алюминиевых проводов.
Пайка наконечников электропроводки
Наконечники соединяются с проводком при помощи пресса. Если его нет, можно обеспечить контакт путем пайки.
Электропровод и наконечник внутри облуживается, зачищенный кабель заводится внутрь.
Всю конструкцию на контакте надо обмотать стекловолоконной лентой, прогреть горелкой до плавления олова.
Различные варианты скруток

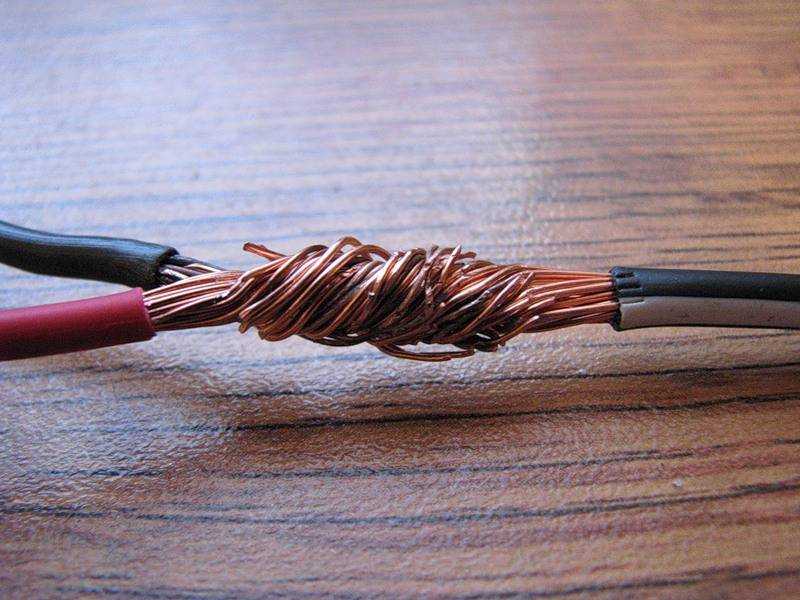

Непрофессиональное соединение. Это скрутка многожильного провода с одножильным. Такой вид соединений правилами не предусмотрен, и если такое соединение проводов будет обнаружено приемной комиссией, то объект просто не будет принят в эксплуатацию.
Однако скрутку все же применяют и тут нужно знать как выполняется правильная скрутка многожильных проводов. Она часто используется в экстренных случаях, когда нет возможности профессионально выполнить соединение, и срок эксплуатации такого соединения будет небольшим. И еще, скрутку временно можно применять только для открытых проводок, чтобы можно было всегда осмотреть место соединения.
Плохое соединение проводов
Почему же нельзя соединять провода скруткой? Дело в том, что при скрутке создается ненадежный контакт. При прохождении через скрутку токов нагрузки, место скрутки нагревается, а от этого увеличивается переходное сопротивление в месте соединения. Это в свою очередь способствует еще большему нагреванию. Таким образом, в месте соединения повышается температура до опасных значений, которая может вызвать пожар. Кроме того, нарушение контакта приводит к появлению искры в месте скрутки, что тоже может вызвать пожар. Следовательно, чтобы достичь хорошего контакта рекомендуется скруткой соединять провода сечением до 4 мм2. Подробно про о цветовой маркировке проводов.

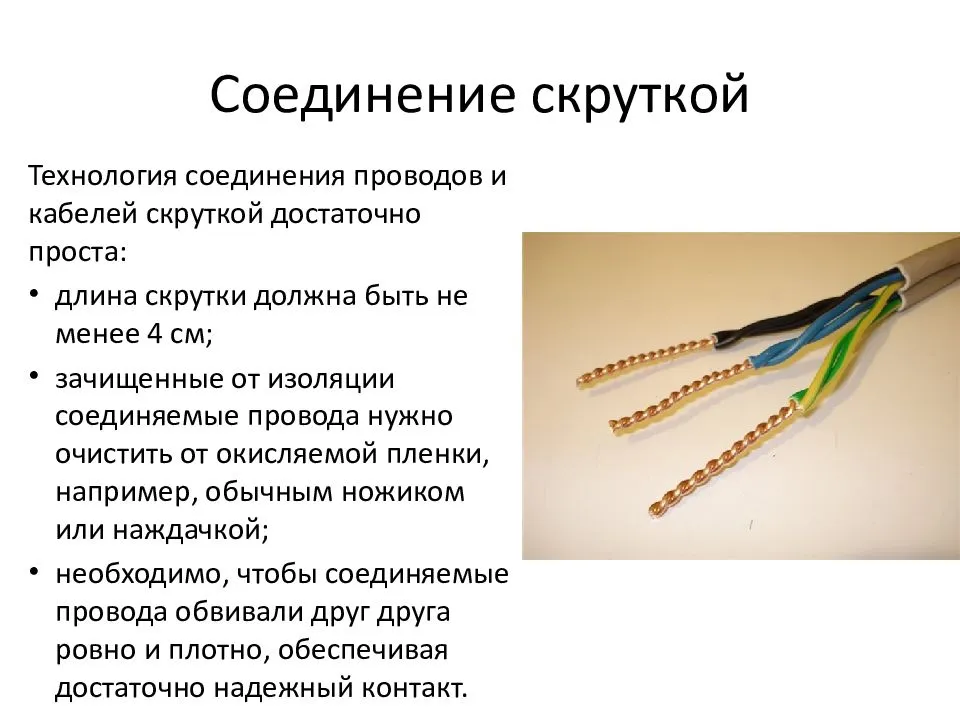

Существуют несколько типов скруток. При скрутке необходимо добиваться хорошего электрического контакта, а также создания механической прочности на разрыв. Прежде чем приступать к соединению проводов их следует подготовить. Подготовка проводов осуществляется в следующей последовательности:
- с провода, в месте соединения снимается изоляция. Изоляция снимается таким образом, чтобы не повредить жилу провода. Если на жиле провода появится надрез, то в этом месте он может сломаться;
- оголенное место провода обезжиривается. Для этого оно протирается тряпкой, смоченной в ацетоне;
- для создания хорошего контакта, обезжиренный участок провода зачищается наждачной бумагой до металлического блеска;
- после соединения должна быть восстановлена изоляция провода. Для этого может применяться изоляционная лента или термоусаживающаяся трубка.

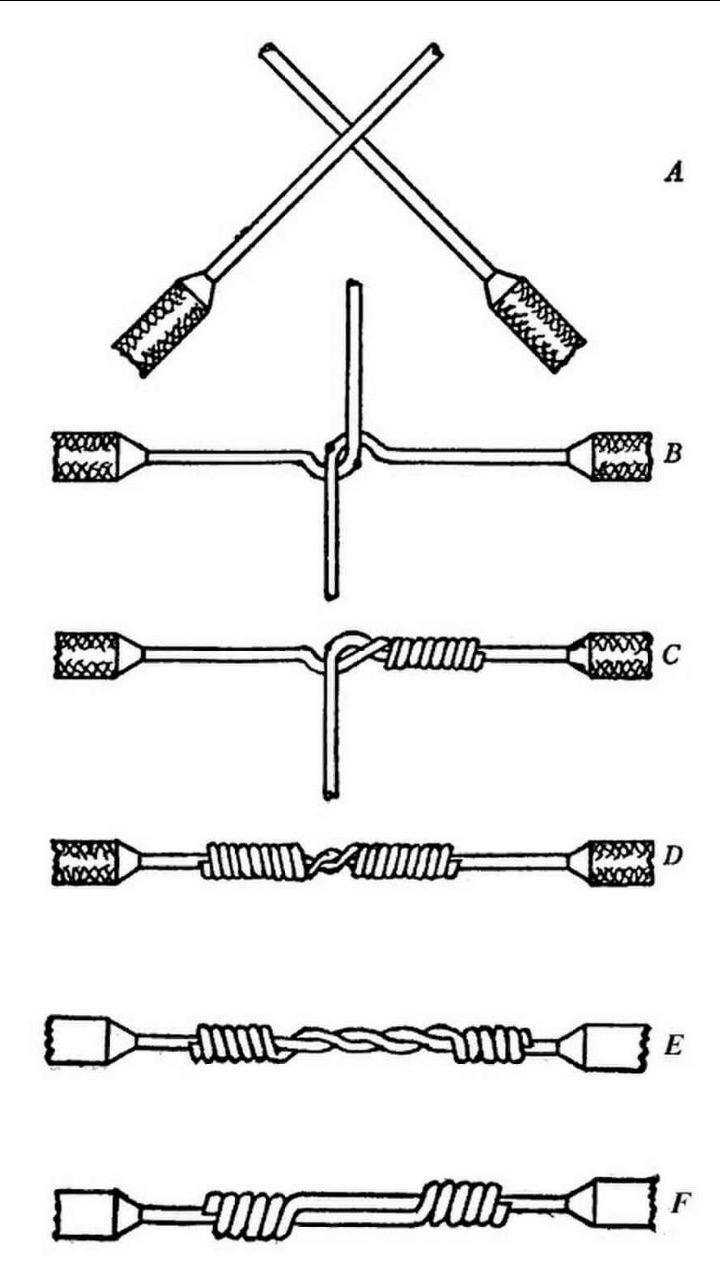

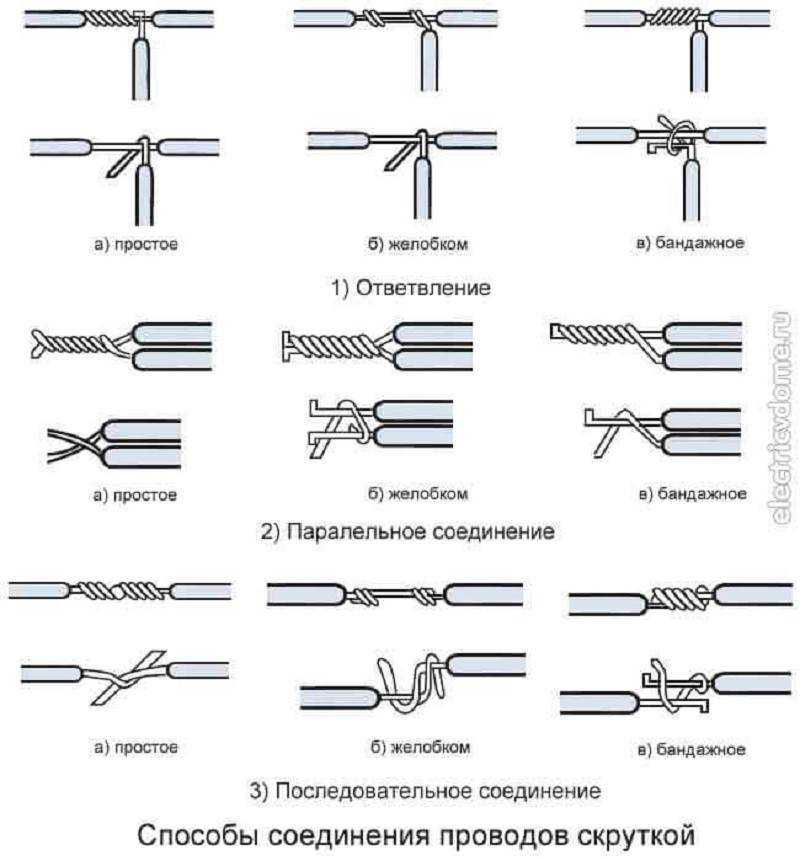

На практике применяются несколько видов скруток:
- простая параллельная скрутка. Это самый простой и распространенный вид соединения. При хорошей параллельной скрутке в месте соединения можно добиться неплохое качество контакта, но механические усилия на разрыв будут минимальными. Такая скрутка может ослабевать в случае возникновения вибрации. Чтобы правильно выполнить такую скрутку необходимо, чтобы каждый провод обвил друг друга. При этом должно быть не менее трех витков;Скрутка обычная двух проводов
Многожильная скрутка трех проводов

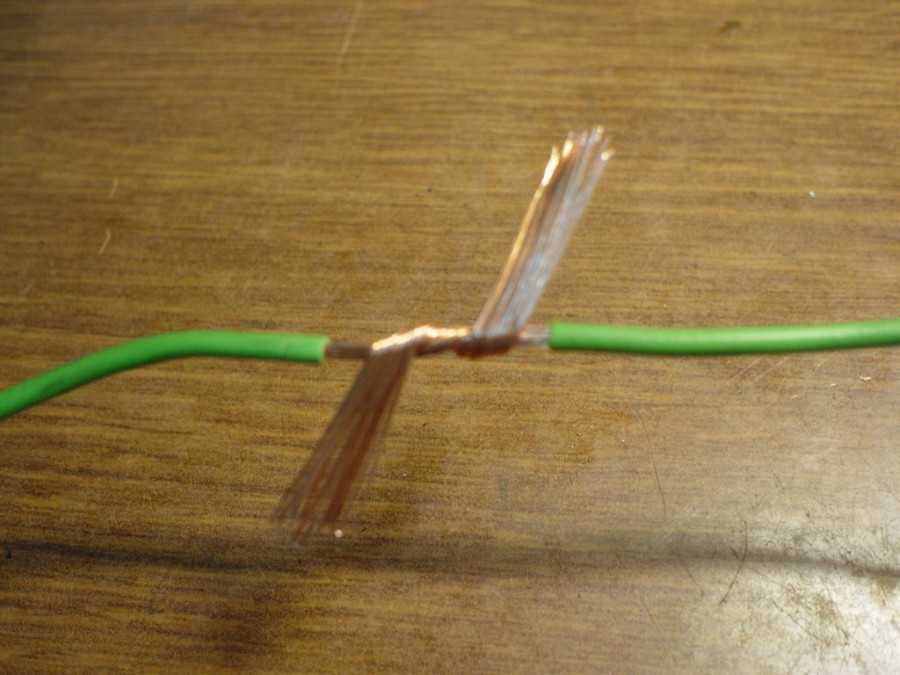

- метод «навивки». Этот метод применяется, если необходимо выполнить ответвление провода от основной магистрали. Для этого на участке ответвления снимается изоляция провода, и на оголенное место путем навивки подключается провод ответвления;

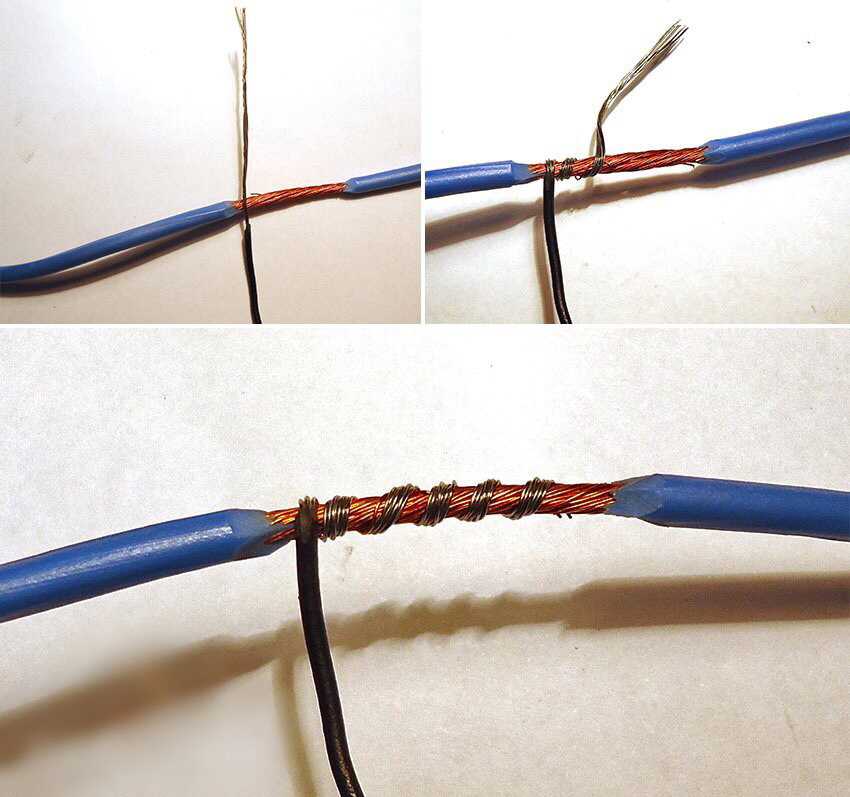

Присоединение провода к основному

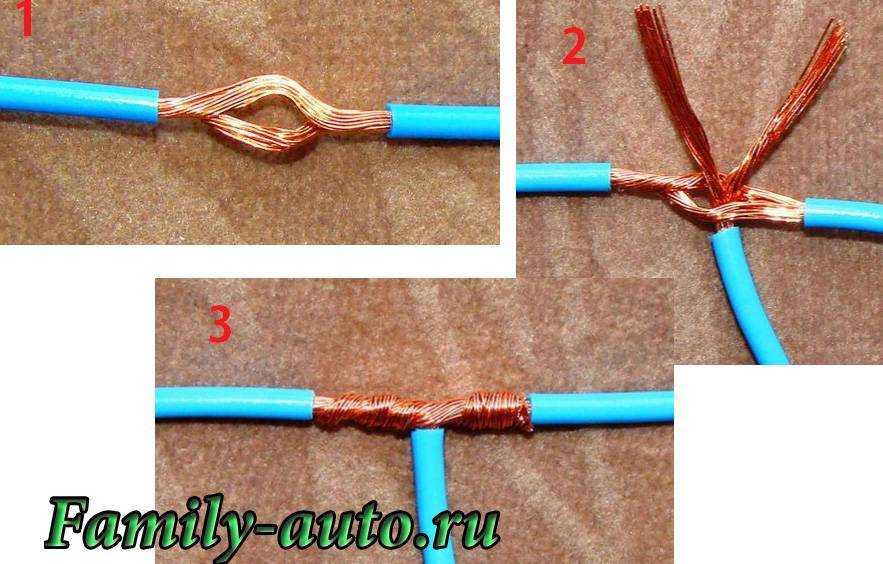

- бандажная скрутка. Этот вид скрутки часто применяется при соединении двух и больше одножильных проводов. При бандажной скрутке применяется дополнительный проводник из такого же материала, как и жилы провода. Сначала выполняется простая параллельная скрутка, а затем на это место накладывается бандаж из дополнительного проводника. Бандаж увеличивает механическую прочность на разрыв в месте соединения;
- соединение многожильного и одножильного провода. Этот вид самый распространенный и простой сначала выполняется простая накрутка, а затем зажимается ;
Соединение многожильного и одножильного медного провода
другие различные варианты соединения.
Подробно, о методах соединения одножильных проводов https://sdelalremont.ru/nadezhnye-sposoby-soedineniya-elektricheskix-provodov.html
Как соединить два провода разного сечения
Часто бывает, что в распределительную коробку приходят провода разного сечения и их необходимо соединить. Тут вроде должно быть все просто, как и с соединением проводов одного сечения, однако тут есть свои некоторые особенности. Соединять кабели разной толщины можно несколькими способами.
Помните, что нельзя в розетке на один контакт подключать два провода разного сечения, так как тонкий не будет сильно прижиматься болтом. Это приведет к плохому контакту, большому переходному сопротивлению, перегреву и оплавлению изоляции кабеля.
Как соединить провода разного сечения?
1. С помощью скрутки с пайкой или сваркой
Это самый распространенный способ. Скручивать провода можно соседних сечений, например 4 мм 2 и 2,5 мм 2 . Вот если диаметры проводов сильно отличаются, то хорошая скрутка уже не получится. Во время скручивания нужно следить чтобы обе жилы обвивали друг друга. Нельзя допускать чтобы тонкий провод накручивался на толстый. Это может привести к плохому электрическому контакту. Не забывайте про дальнейшую пайку или сварку. Только после этого ваше соединение будет работать много лет без нареканий.
2. С помощью винтовых зажимов ЗВИ
Про них подробно я уже писал в статье: Способы соединения проводов. Такие клеммники позволяют с одной стороны завести провод одного сечения, а с другой стороны уже другого сечения. Тут каждая жила зажимается отдельным винтом. Ниже привожу таблицу, по которой можно правильно выбрать винтовой зажим для ваших проводов.
| Тип винтового зажима | Сечение подключаемых проводников, мм 2 | Допустимый длительный ток, А |
| ЗВИ-3 | 1 – 2,5 | 3 |
| ЗВИ-5 | 1,5 – 4 | 5 |
| ЗВИ-10 | 2,5 – 6 | 10 |
| ЗВИ-15 | 4 – 10 | 15 |
| ЗВИ-20 | 4 – 10 | 20 |
| ЗВИ-30 | 6 – 16 | 30 |
| ЗВИ-60 | 6 – 16 | 60 |
| ЗВИ-80 | 10 – 25 | 80 |
| ЗВИ-100 | 10 – 25 | 100 |
| ЗВИ-150 | 16 – 35 | 150 |
Как видите, с помощью ЗВИ можно соединять провода соседних сечений. Также не забывайте смотреть на их токовую нагрузку. Последняя цифра в типе винтового зажима обозначает величину допустимого длительного тока, который может протекать через данную клемму.
Зачищаем жилы до середины клеммы.
Вставляем их и затягиваем винты.
3. С помощью универсальных самозажимных клемм Wago.
Клеммники Wago имеют возможность соединять провода разных сечений. У них есть специальные гнезда куда “втыкается” каждая жила. Например, в одно отверстие зажима можно подключить провод 1,5 мм 2 , а в другое 4 мм 2 и все будет работать исправно.
Согласно маркировке завода изготовителя клеммами разных серий можно соединять провода разных сечений. Смотрите таблицу ниже:
| Серия клеммы Wago | Сечение подключаемых проводников, мм 2 | Допустимый длительный ток, А |
| 243 | 0,6 до 0,8 | 6 |
| 222 | 0,8 – 4,0 | 32 |
| 773-3 | 0,75 до 2,5 мм 2 | 24 |
| 273 | 1,5 до 4,0 | 24 |
| 773-173 | 2,5 до 6,0 мм 2 | 32 |
Вот ниже пример с серией 222.
4. С помощью болтового соединения.
Болтовое соединение проводов представляет собой составное соединения состоящее из 2-х и более проводов, болта, гайки и нескольких шайб. Оно считается надежным и долговечным.
Тут поступает так:
- зачищаем жилу на 2-3 сантиметра, чтобы хватило на один полноценный оборот вокруг болта;
- делаем кольцо из жилы по диаметру болта;
- берем болт и надеваем на не шайбу;
- на болт одеваем кольцо из проводника одного сечения;
- затем одеваем промежуточную шайбу;
- одеваем кольцо из проводника другого сечения;
- ставим последнюю шайбу и затягиваем все это хозяйство гайкой.
Таким способом можно одновременно соединять несколько жил разного сечения. Их количество ограничивается длиной болта.
5. С помощью сжима ответвительного “орех”.
Про данное соединение я подробно с фотографиями и соответствующими комментариями написал в статье: Соединение проводов с помощью зажимов типа “орех”. Уж позвольте я тут не буду повторяться.
6. С помощью медно-луженых наконечников через болт с гайкой.
Этот способ хорошо подходит для соединения кабелей больших сечений. Для данного соединения необходимо иметь не только наконечники ТМЛ, но и еще обжимные пресс-клещи или гидравлический пресс. Данное соединение будет немного громоздким (длинным), может не поместиться в какую-нибудь небольшую распределительную коробку, но все же имеет право на жизнь.
Соединять тут просто. На каждую жилу одевается по наконечнику, они опрессовываются и с помощью болта с гайкой и шайбами соединяется. Затем это место изолируется с помощью изоляционной ленты или термоусаживаемой трубки (ее необходимо одеть на провод до соединения).
К сожалению под рукой у меня не оказалось толстого провода и нужных наконечников, поэтому фото сделал из того что было. Думаю по нему все-таки можно понять суть соединения.
Способы изоляции
Для защиты стыка используют:
- тканевую или поливинилхлоридную изоляционную ленту;
- термоусадочные трубки;
- предохранительные соединительные колпачки СИЗ с пружинным зажимом.
Базовым вариантом является изоляционная лента, которую плотно наматывают на скрученные жилы. Тканевый материал впитывает влагу, но пригоден для выполнения работ при отрицательной температуре. Лента на основе ПВХ затвердевает при охлаждении и становится хрупкой, но при нормальных условиях легко наматывается на кабели. В распределительных коробках лучше использовать эластичные трубки, которые плотно обволакивают металлические сердечники при нагреве строительным феном или пламенем зажигалки.
Колпачки СИЗ позволяют быстро соединить жилы, но не защищают стык от влаги. В таблице приведены размеры наконечников и допустимое сечение сопрягаемых жил. Для соединения сердечники собирают в пучок, надевают колпачок и вращают по часовой стрелке. Для создания дополнительного усилия используют специальную отвертку или насадку для шуруповерта. Можно предварительно скрутить жилы, подрезать полученное соединение и навинтить защитный колпачок до упора.
| Номер СИЗ | Сечение жил, объединяемых в скрутке, мм² |
| 1 | 1 – 3 |
| 2 | 1 – 4,5 |
| 3 | 1,5 – 6 |
| 4 | 1,5 – 9,5 |
| 5 | 4 – 13,5 |
| К-6 | 1,5 – 9 |
| К-8 | 4 – 16 |
| К-10 | 8 – 32 |
Колпачки СИЗ допустимо снимать и использовать повторно, насадки не рассчитаны на многожильные провода. Наконечники позволяют модернизировать старые скрутки, пластиковый корпус не поддерживает горения. Колпачки не обеспечивают высокую прочность соединения жил.
Как сделать скрутку с пайкой для создания надежного электрического контакта: 3 способа
Параллельное соединение двух моножил (для распредкоробок)
В распредкоробках провода чаще всего соединяют не последовательным, а параллельным способом. Тесные условия не дают возможности развернуться как следует.
При этом основное контактное пятно находится в начале скрутки, а не в конце. Посмотрите, к примеру на разницу длины гильз ГМЛ, которые используются при последовательном и параллельном соединении проводников методом опрессовки.
Поэтому зачищать жилу более чем на 5см опять же нет никакого смысла. Так делают только для ручной скрутки без пассатижей.
Загибают кончик под 90 градусов, и все сворачивают руками.
Жилы можно скрутить элементарной косичкой, либо более изощренным методом.
Первый вариант самый распространенный и в дальнейшем без проблем позволяет дополнить контактное соединение как пайкой, так и сваркой.
Для скручивания вторым нестандартным способом, есть специальные насадки на шуруповерты. Подробнее
Без пайки и сварки неплохо помогают СИЗы.
Только провода при этом нужно изначально скручивать именно колпачком, а не пассатижами.
Не зря отдельные модели имеют для этого “крылышки”.
Еще один из альтернативных способов здорово повышающих производительность труда – вставить СИЗ-8 в шуруповерт и с его помощью, как насадкой, накручивать провода.
Но сейчас не об этом. Хотите подробнее ознакомиться с разновидностями СИЗов (некоторые из них вместе с проводами после соединения можно даже закапывать в землю!) читайте отдельную статью.
Итак, для нестандартной ручной параллельной скрутки зачищаете одну жилу в два раза больше другой.
Прикладываете оба провода рядом и аккуратно начинаете обвивать длинный проводник вокруг короткого.
Дойдя до середины, загибаете конец второй моножилы и с усилием придавливаете ее пассатижами к первой.
Как сваривать провода из скруток: что важно учитывать
Этот способ основан на создании местного разогрева конца скрутки до температуры расплава металла с последующим его застыванием в виде контактного шарика.
Работу можно выполнять самодельным понижающим трансформатором напряжением порядка 24 вольта и мощностью от 1 киловатта.
Но лучше пользоваться инвертором, выдающим постоянный ток. Для создания дуги применяют угольный электрод, которым касаются места сварки. Его можно заменить графитом.
Второй контакт цепи образуется через обжим клещами противоположной части скрутки около изоляции. Их широкие губки служат радиатором охлаждения, отводят тепло от диэлектрического слоя, предохраняя его от перегрева и повреждений.
Силу тока около 30-80 ампер и длительность его протекания порядка секунды подбирают опытным путем в зависимости от конструкции сварочного аппарата, химического состава и толщины жил.
При работе на высоте под потолком провода удобно расположить вниз.
На конце сварки образуется каплевидный сплав формой контактного шарика.
Чтобы обеспечить надежный контакт вначале надо потренироваться на контрольном образце. Маленький ток плохо нагреет место соединения, а завышенный передаст излишнюю температуру слою изоляции, пережжёт металл.
Пробную сварку оценивайте как на механическую прочность, так и по создаваемой структуре сварного шва.
На что следует обращать внимание
Вертикальное расположение скрутки при сварке позволяет расплаву лучше заполнять пространство между медными проводами, придавая капле металла форму сферы.
Работать надо в защитных рукавицах, использовать маску сварщика для защиты глаз, специальную обувь. Можно легко «нахвататься зайчиков» или «поймать» каплю расплавленного металла на одежду либо обувь.
После сварки одного соединения лучше выждать небольшое время и дать ему остыть, а потом переходить к обработке следующего. Эта рекомендация предотвратит случайный ожог.
Оголенные жилы после сварки изолируют, надевают термоусадочную трубку, обрабатывают промышленным феном.
Затем провода укладывают в распаечную коробку, закрывают крышкой.
Болтовое соединение
Болты для соединения проводов раньше применялись часто, сейчас этот метод больше присущ цепям с повышенным напряжением. Контакт получается надёжным, но подсоединённый таким способом электрический узел выходит уж слишком громоздким. До недавних пор в квартирах устанавливались большие распределительные коробки, в них хоть как-то, но можно было расположить такое соединение. Современные коробки миниатюрнее и не рассчитаны под коммутацию проводов подобным методом.
Но знать о нём непременно нужно, потому что это – один из способов решить вечную проблему соединения проводников, выполненных из различных металлов. Болтовой контакт идеально подходит для коммутации абсолютно несовместимых жил – тонких и толстых, алюминиевых и медных, одножильных и многожильных.
Жилы проводов необходимо зачистить и кончики скрутить в виде колечек. На болт надевается стальная шайба, далее накидываются колечки соединяемых проводов (это в том случае, когда они из однородного металла), потом следует ещё одна стальная шайба и всё закручивается гайкой. В случае если выполняется подключение алюминиевого и медного проводов, между ними необходимо расположить ещё одну дополнительную шайбу.
Плюсы такого соединения заключаются в его простоте. При необходимости болтовую конструкцию всегда можно раскрутить. Если надо, то можно добавить ещё жилы проводов (насколько позволит длина болта).
Самое главное в таком виде соединения – не допустить прямого контакта меди и алюминия, не забывать прокладывать между ними дополнительную шайбу. И тогда такой коммутационный узел прослужит долго и надёжно.
Крутим сами
При профессиональном монтаже для выполнения соединения используют специальные зажимы — СИЗ (соединительный изолирующий зажим), при их применении итоговая скрутка разрешена с точки зрения ПУЭ, но стоит помнить, что такое устройство не рассчитано на высокие токи.
Статья в тему: Кабель для разных способов ввода электричества в дом
Итак, как же правильно скручивать провода в домашних условиях? Для проведения данной манипуляции необходимо:
- заранее учесть все нюансы (расположение, нагрузка подключаемой техники и так далее);
- обзавестись необходимыми инструментами (плоскогубцы, нож, наждачная бумага, термоусадка, желательно иметь термофен и устройство для снятия изоляции, шуроповерт при его наличии).
Рассмотрим ситуацию с плетением из шнура с монолитной жилой:
Необходимо зачистить концы каждого провода на 3–4 см с помощью специального инструмента (стриппер) или же строительного ножа
Крайне важно снять изоляцию и не оставить на жиле глубоких порезов.
Потом на один из концов надеваем термоусадку.
После чего обезжириваем зачищенные поверхности спиртом/ацетоном/уайт-спиритом.
Затем, взяв наждачную бумагу, зачищаем жилы проводов.
Накладываем жилы параллельно друг другу, удерживаем плоскогубцами.
Выполняем плетение (в соответствии со схемой) по часовой стрелке, не менее 5 витков для одно жилы. Жилы должны плотно прилегать друг к другу.
Сдвигаем термоусадку на место контакта и прогреваем феном или зажигалкой
Важно, чтобы термоусадка плотно «взялась» на месте скрутки.
С многожильным шнуром ситуация обстоит немного иначе:
Зачищаем концы каждого провода на 3–4 см с помощью специального инструмента (стриппер) или же строительного ножа
Крайне важно аккуратно снять изоляцию и не повредить/отрезать жилы шнура.
На один из концов шнура надеваем термоусадку.
Распускаем жилы каждого шнуры на небольшие «косички».
Обезжириваем полученные «косички» спиртом/ацетоном и так далее.
Накладываем жилы друг на друга из каждого шнура между собой.
Сплетаем между собой воедино, делая соединение плотным (не менее 5–6 витков на косичку).
Сдвигаем термоусадку на место скрутки, прогреваем феном/зажигалкой. Термоусадка должна плотно «сесть» на месте соединения.
При необходимости создания «сплетки» из моножильного и многожильного шнуров, алгоритм так же меняется, причем крайне желательно плести по методу «Ответвление»:
- Зачищаем концы каждого провода на 3–4 см с помощью специального инструмента (стриппер) или же строительного ножа. Следим за тем, чтобы не повредить жилы каждого из шнуров.
- Надеваем термоусадку на один из шнуров.
- Обезжириваем зачищенные участки спиртом/ацетоном и так далее.
- Одножильный конец загибаем на 180 градусов, так, чтобы он потом прижал скрутку.
- Крутим многожильный шнур вокруг одножильного конца в соответствии со схемой (по часовой стрелке), не менее 5–6 витков, чем больше, тем лучше.
- Зажимаем заранее отогнутый конец одножильного провода и прижимаем его к выполненной скрутке плоскогубцами.
- Сдвигаем термоусадку на место контакта, прогреваем феном/зажигалкой. Следим за тем, чтобы термоусадка была хорошо зафиксирована на месте скрутки.
Многожильные провода
Способов скрутки кабелей такого типа всего 3. Ниже подробно описан каждый из них.
Параллельная скрутка
Это наиболее простой и распространенный метод. Технология такова: оба провода очищаются от изоляции и просто скручиваются между собой в местах зачистки. При этом образуется качественное соединение, однако оно плохо переносит вибрацию и не устойчиво на разрыв.
Специалисты рекомендуют использовать данный метод в случаях, когда один кабель одножильный, а другой многожильный, при этом желательно, чтобы оба они были изготовлены из меди. Многожильный необходимо больше очистить от изоляции.
После скрутки проводов от одножильного проводника остается небольшой медный хвостик, из которого нужно скрутить дополнительный изгиб — таким образом соединение получится более надежным. Также такой метод соединения допустимо использовать для жил из алюминия с разным сечением.
Главное преимущество параллельной скрутки проводов — возможность одновременного соединения более, чем двух проводников.
Последовательная скрутка
В первую очередь необходимо снять изоляционный слой с концов проводов. Далее зачищенные концы следует сложить так, чтобы они образовали крест и скрутить между собой. При этом место соединения должно быть расположено симметрично относительно перекрестия, а концы должны торчать в разные стороны.
Бандажная скрутка
Такой способ соединения подходит для толстых проводов, которые сложно скрутить даже пассатижами. Проводники необходимо предварительно очистить от изоляционного слоя, а затем уложить друг на друга. Для соединения используются более тонкие проволоки — ими нужно просто обмотать токопроводящие жилы.
Ещё несколько вариантов.
Способы соединения многопроволочных проводов
Самым простым способом из семи стандартно упоминаемых называют скрутку. Для этого зачищают жилы от изолирующего слоя, накладывают их друг на друга и скручивают, упрочняя связь между ними плоскогубцами. Правильно скрутить медные провода можно, применяя три стандартных способа:
- последовательный — с перекрестным укладыванием жил и последующим обертыванием друг на друга в произвольном направлении;
- параллельный, когда очищенные от изоляции участки укладывают рядом в одном направлении и навивают друг на друга, образуя максимально тугую спираль;
- бандажный — с круговой обмоткой из максимального количества проводов небольшого диаметра.
Интересно! Ремонт промышленной электроники
Скрутка — не самый оптимальный выход из положения, она хороша лишь как платформа для последующего проведения других, более профессиональных работ. Однако она все равно широко используется в быту. В сфере практического применения можно найти десятки способов, мастер выбирает самый подходящий для конкретного случая.
Ошибки при выполнении скрутки проводов
Наиболее распространенной проблемой соединения проводников таким способом является накручивание одного провода на другой. Это совершенно неправильно. Проводки должны равномерно обвивать друг друга, тем самым обеспечивать надежное прохождение электрического тока и создавать механическую прочность, чтобы подобное закрепление прослужило долгие годы.
Длина скрутки зависит непосредственно от диаметра самих проводников. При этом стоит учесть, что минимальный порог этой характеристики должен составлять не менее, чем 3 см. В остальном же все зависит от диаметра проводов: чем больше диаметр, тем больше должна быть и длина созданной скрутки, но конкретно прописанных норм по этому поводу нет, каждый специалист сам для себя решает какой должна быть эта величина, чтобы соединение было надежным и качественным.
