Домкрат своими руками

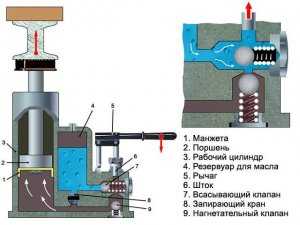

Как работает гидравлический домкрат

Без четкого понимания принципа работы инструмента, сделать из него другое устройство очень сложно, а успешно доработать – практически, как выиграть джек-пот. Прежде чем переходить к конкретике инструкций с размерами и материалами, освежим в памяти – из каких компонентов состоит сия конструкция, и как они между собой взаимодействуют. Разбирать принцип работы будем на примере классического бутылочного подъемника, являющегося оригиналом в категории инструментов этого типа.

В любом жидкостном подъемнике, можно выделить 2 главных элемента – выдвижной поршень (упор) и корпус с цилиндром, направляющий этот упор. Гидравлическое масло, перетекающее в системе инструмента подобно крови, выполняет важнейшую функцию, создавая высокое давление и выдвигая шток из цилиндра. Нагнетание давления происходит с помощью ручного насоса, перекачивающего жидкость из масляного резервуара в цилиндр. Контроль движения жидкости осуществляют специальные клапаны, позволяющие ей перемещаться только в одном направлении, чтобы при упоре в груз она не перетекала обратно. Основные компоненты, помимо перечисленных, наглядно представлены на следующей схеме.

Опытный глаз сразу подметит, что устройство жидкостного домкрата достаточно просто и перебрать такой инструмент большого труда не составит. Однако, если пытаться изготовить подъемник гидравлический своими руками из металлических пластин, труб, швеллеров и прочего подручного добра, даже матерый мастер наткнется на колоссальный ворох технических тонкостей. В производстве подобных устройств используется специальное оборудование, которого нет даже в самом богатом гаражном арсенале.

Подобное устройство бутылочного типа лучше приобрести в новом виде или на досках объявлений и металлобазах, где их отдают за копейки. Отремонтировать советский домкрат не составит труда, а его уже можно использовать как основу для создания новых устройств.

Как выбрать качественный инструмент: сравнение производителей и моделей

При покупке домкрата нужно определиться с необходимой грузоподъемностью. Производителей инструментов для автомобилей большое количество. Самым надежным и качественным считается домкрат Hi-Lift. Это американский производитель, который уже более 100 лет на автомобильном рынке.

Вам это будет интересно Перестал поднимать гидравлический домкрат, не держит под нагрузкой

Самым большим спросом отличаются чугунные домкраты «Хай-Джеки». В продаже их можно найти в двух расцветках — красном и черном. Свою популярность они завоевали благодаря надежности и качественным характеристикам. Минусом такого устройства является его стоимость. Она больше, чем у моделей других производителей. Но в отличие от устройств китайских фирм этот агрегат имеет длину 150 сантиметров, но при этом не прогибается, а при работе сохраняет прочность. Кроме того, модель характеризуется долгим сроком службы. Такой инструмент будет исправно работать более 15 лет.

Большой популярностью пользуется домкрат реечный 5т «Матрикс». Он дает возможность держать груз на высоте до 70 см. Инструмент может быть использован в качестве лебедки.

Опытные водители рекомендуют приобретать устройство, на котором есть крючок или петля, чтобы использовать его в качестве лебедки. У оригинальных американских домкратов это предусмотрено сразу, на китайских таких приспособлений нет.

Простой и надежной конструкцией считается домкрат ДР 5 чешского производства. Он выпускается с грузоподъемностью от 2,5 до 10 тонн. Величина рабочего хода у устройства небольшая, в связи с этим подъем должен совершаться в несколько приемов.

Для ремонтных мастерских часто приобретают настенные реечные домкраты марки MJW. Они оснащены цилиндрической передачей. Такое устройство позволяет поднимать, перемещать груз по горизонтали.

При выборе, какой инструмент лучше приобрести, важно продумать, как он будет перевозиться в машине. Не в каждый багажник сможет поместиться устройство длиной в 1,5 метра

При необходимости можно приобрести совмещенный реечный-винтовой домкрат. Такие модели могут поднимать грузы до 15 тонн. Это возможно благодаря тому, что нагрузка равномерно распределяется как на лапу, так и на торец.

Виды реечных домкратов

Пресс из домкрата бутылочного типа

Многоцелевое применение точного прессовального оборудования, делает его актуальным не только для производственных сфер, но и для решения бытовых задач в домах и гаражах хозяйственных людей. Запрессовка подшипников, сжатие всевозможных отходов, контролируемая деформация металлических элементов, штамповка, ковка, выжимание сока и множество других разнообразных возможностей открывает этот зверь толковому владельцу.

Самые бюджетные модели стоят десятки тысяч рублей, изготавливаются из хлипких материалов с посредственным качеством сборки. Конструкция же данных аппаратов предельно проста, и может быть легко воссоздана в бытовых условиях из доступных комплектующих. Представленный ниже пресс выполнен с использованием массивных болтово-гаечных соединений, диаметром в 22 мм, и съемных упоров для площадки на 30 мм. Просверлить дрелью такие отверстия не получится, поэтому, стоит либо обратится в цех металлообработки, либо полностью заменить их сваркой.

Требуемые инструменты:

• Болгарка (УШМ)
• Сварочный аппарат
• Гаечный ключ

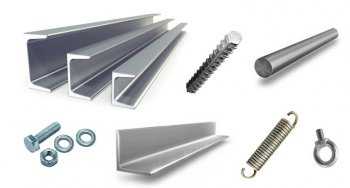

Требуемые материалы:Верхняя балкаШвеллер П16 (800 мм / 2 шт – сваренные в квадратный профиль)Болты, гайки, шайбы — М22 (8 комплектов)

СтойкаУголок 100x100x10 (1780 / 2 шт – распущенные на пластины)Штырь из арматуры (130 мм / 6 шт – приваренные по длине стойки для жесткости конструкции)Стальные штыри Ø 29 мм (2 шт – для упора прижимной части)

ПодножкаУголок 65x65x5 (800 мм / 2 шт – для ножек)Уголок 32x32x5 (800 мм / 2 шт – распорка между стойками)

ПлунжерШвеллер П6 (600 мм / 2 шт)Пружины (2 шт – соединенные с верхней балкой)Рым-болты (4 шт – для крепления пружин)

Нижняя прижимная частьШвеллер П16 (800 мм / 2 шт)Шпильки М22 (2 шт – для соединения швеллеров)Гайки, шайбы (8 шт, для затяжки шпилек)

Перечисленные выше материалы представлены в качестве образца, что из такого набора компонентов был изготовлен такой пресс. В своем проекте далеко не обязательно досконально придерживаться изложенного списка, выискивая металл, который можно заменить другим. Главное подходите к работе с фантазией и головой, стараясь не уменьшать прочность рамы.

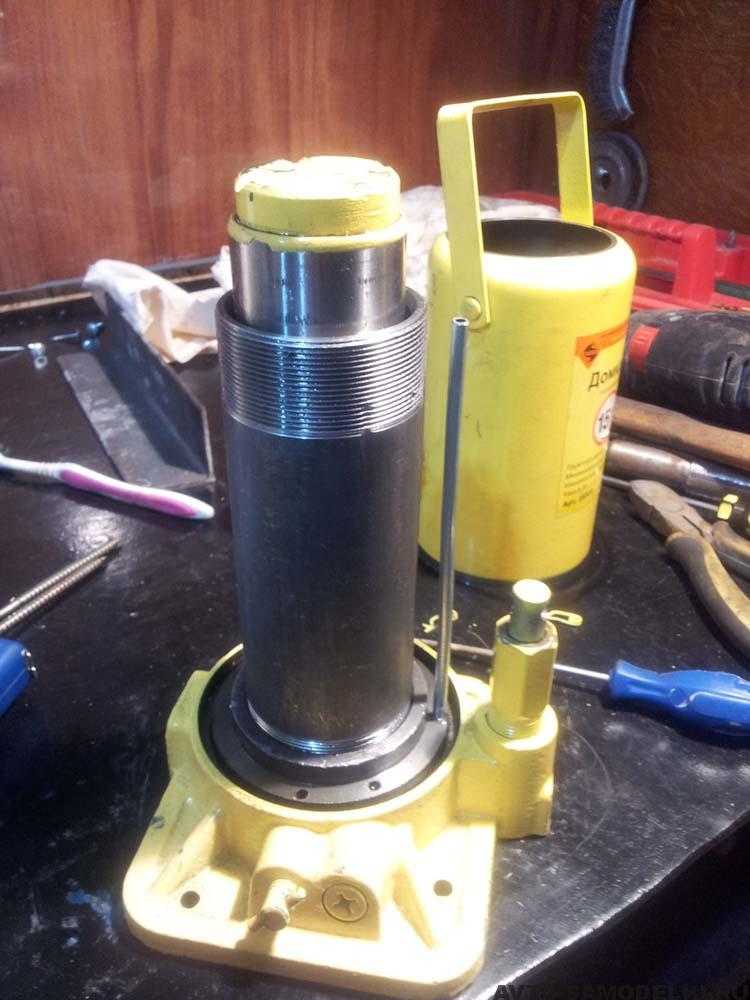

В представленном выше прессе используется домкрат бутылочного типа на 16 тонн. Расположен он в вертикальном, рабочем положении. Если вы хотите эксплуатировать этот инструмент в перевернутом виде, его очень просто модернизировать. Просто откручиваем внешний корпус, который является масляным резервуаром, находим отверстие подачи масла на насос и плотно вставляем в него трубочку (из металла, пластика и т.п.), чтобы её верхний конец практически упирался в верхнюю часть резервуара (оставьте 2-3 мм). Таким образом, в перевернутом виде, масло будет всасываться по этой трубке в насос.

Если ручной насос на плунжере перед лицом кажется вам неудобным или не эстетичным, всегда можно соорудить гидроцилиндр из домкрата своими руками и производить накачку из любого удобного места. Нюансов данная затея имеет немало, да и требует дополнительного оборудования, но реализовать вполне реально.

Источник

Выбор гидравлического домкрата для своих целей

Кроме чисто автомобильных, или вернее будет сказать: преимущественно автомобильных, существуют другие гидравлические домкраты, которые не только выталкивают поршень, но и втягивают его.

Причем, могут это делать как с одной стороны, так и с двух. Эти, и подобные им, домкраты наиболее активно используются при кузовном ремонте автомобилей или на подобных производствах.

Они, как правило, не имеют своего плунжера и используются с внешним маслонагнетающим устройством: либо ручным, либо электрическим.

То же внешнее устройство нужно и гидравлическим домкратам со ступенчатой высотой подъема или же с фиксацией гайкой.

Это специфические домкраты, чаще используемые на производстве, но в условиях автомастерской, занятой в т.ч. ремонтом грузовой техники, они могут стать незаменимыми помощниками, учитывая их:

• исключительную надежность и долговечность;
• высокую (значительно большую, чем у бутылочных гидродомкратов) грузоподъемность;
• отсутствие необходимости дополнительной фиксации груза;
• отсутствие необходимости в приложении человеческих усилий при подъеме вообще.

Остается в этом разделе упомянуть еще об одном несколько специфическом и не особо знакомом большинству пользователей, виде гидродомкрата – гидропневматическом домкрате.

Собственно, зачастую он имеет и плунжер для чисто механической работы, но снабжен еще и пневматическим приводом для перекачивания масла. Использовать его удобно либо в гараже, снабженном компрессором, либо на автомобиле, оборудованном этим же устройством.

Кроме того, наши китайские друзья уже предлагают приставку к обычному бутылочному гидродомкрату, превращающую его в гидропневматический.

Как вы видите, и сферы применения гидравлических домкратов и выбор вариантов их исполнения более чем широки. Поэтому напоследок об одной из наиболее часто встречающихся самоделок с использованием гидродомкрата – прессе.

Несложные в техническом плане и простые для самостоятельного изготовления приспособления помогут превратить ваш гидравлический домкрат в очень полезную в домашнем хозяйстве установку. В гараже она поможет вам запрессовать и выпрессовать подшипники и сайлент-блоки, в домашней мастерской – склеить деревянные бруски в прочное полотно и переплести старую, но очень ценную книгу.

Ей под силу даже выдавить сок из фруктов из вашего сада при наличии соответствующих емкостей.

Могут быть и другие конструктивные решения вашего домашнего пресса, но главным движителем выступает гидравлический домкрат. А еще нам кажется, что конструкция такого простенького трубогиба, может натолкнуть на очень продуктивные мысли вдумчивого читателя с инженерным складом ума.

Виды канавных домкратов

Разнообразие конструкций, оснащения, технических характеристик и подвидов, весьма характерно для большинства инструментов, относящихся к одной группе (даже не многочисленной). Ямный, или канавный домкрат полностью соответствует данному правилу и делиться на две кардинально отличающиеся подгруппы: напольные и подвесные. Выполняя неизменно единую работу по подъему техники из ямы, строение и приборов серьезно отличается, повышая или понижая преимущество в определенных типах работ. Принцип действия и главные особенности обеих групп, разбираем далее.

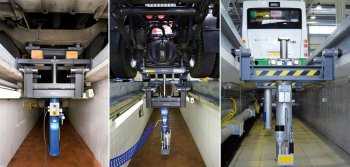

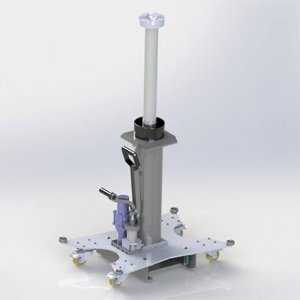

Напольный канавный домкрат состоит из основания с 4-мя грузовыми роликами и гидравлического цилиндра, расположенного вертикально. Смахивает своим видом на грубую модель крестовины офисного кресла, с которого сняли верхнюю часть. Напольные домкраты отличаются внушительной высотой подъема поршня (в среднем 1.1 м), который нередко бывает телескопическим. Для ускорения холостого выдвижения упора (без груза), многие устройства оснащают пневматическим насосом, который может работать на принудительный спуск. Подъем грузовой части производиться своими силами, с помощью педали.

Преимущества напольных подъемников заключаются в их мобильности и нулевом уровне подхвата, что важно для автомобилей с низким клиренсом. Даже с установленной траверсой, данный прибор сможет надежно зафиксировать груз с максимально точным упором в самом подходящем месте

Подвесные подъемники представляют собой полустационарное оборудование, мобильность которого ограничивается движением вдоль направляющих. Такой домкрат для ямы состоит из основания (каретки), 4-х роликов, гидравлического или пневматического привода. Подъем может осуществляться с помощью траверсы, ножничной системы или голого поршня. В зависимости от модели, подъем упора может выполняться вручную или пневматикой. Средний ход штока составляет 700 мм.

По сравнению с напольными разновидностями, подвесные обеспечивают более надежный хват и повышенное удобство эксплуатации. За высокую скорость работы, широко используются в мастерских по ремонту легковых автомобилей. Классические подвесные домкраты, легко справляются с подъемом седанов, внедорожников, микроавтобусов и фургонов. Для грузовой или спецтехники, используется более мощное оборудование.

Схема работы устройства

Реечные домкраты разделяются на 2 вида: с ручным приводом и электрические. Основной принцип работы инструмента – взаимодействие рейки и храпового механизма. Когда поднимают корпус, он перемещается по зубчатой рейке. На нем есть опора для груза и рычаг, с помощью которого и осуществляется подъем. Механический кожух надежно защищает детали домкрата от загрязнения.

В настоящее время реечный домкрат может быть выполнен в 2 вариантах:

Отличаются такие механизмы по способу продвижения корпуса по рейке. Зубчатые инструменты используют особую конструкцию – рукоять с шестеренками. Рычажные реечные домкраты приводятся в действие с помощью рычага. Простые модели реечных инструментов способны поднимать большой вес – до 8 тонн. Однако специальные модели для строительных работ, обладающие более сложной конструкцией, способны поднимать и большие грузы, обычно – 20 тонн. При этом высота может быть достаточно большой. Грузоподъемность домкрата зависит от его конструкции. Так, более простые одноступенчатые инструменты поднимают до 6 тонн, двухступенчатые – не менее 15 тонн, а трехступенчатые – до 20 тонн. При этом груз можно поднимать и горизонтально, и вертикально.

Инструмент приводится в действие посредством приложения усилия на механизм выдвижение, за счет чего производится поднятие и опускание грузов. Еще одной характерной чертой домкратов реечного типа считается их способность брать груз даже с земли, благодаря низкому подхвату. Недостатки реечного домкрата довольно существенны, что может отпугнуть некоторых покупателей: реечный домкрат имеет достаточно солидные габариты. Инструмент, поднимающий вес в 5 тонн, может достигать 40 кг, что затрудняет его использование в бытовых условиях.

Преимущества и недостатки

Среди преимуществ, свойственных пневмодомкратам пользователи отмечают:

• простоту и удобство в эксплуатации
• высокую грузоподъемность;
• минимальную высоту подхвата;
• большую высоту подъема, обеспечивающую беспроблемное проведение ремонтных работ;
• отсутствие физических усилий для подъема груза;
• большую площадь опоры, которая обеспечивает высокую надежность подъема и устойчивость механизма и, кроме того, не повреждает днище транспортного средства;

К недостаткам пневматических домкратов относятся:

• возможность повреждения эластичных полимерных или резиновых стенок пневматических баллонов и подушек;
• невозможность использования при низких температурах — стенки пневмоподушек при температуре окружающего воздуха ниже -10°
• долговечность эластичных материалов, из которых изготавливают баллоны и пневмоподушки значительно меньше, чем у металлических деталей аналогов.

Ручной подкат для подъема авто

Данное устройство не является домкратом в прямом смысле этого слова. Однако это одна из разновидностей подъемника механического типа.

Первым делом подготавливаем необходимые детали. Для этого используем следующие материалы: профильные трубы, полосы металла и кусок круглой трубы (заготовку из круглой трубы разрезаем вдоль, и используем одну из получившихся половинок).

Далее приступаем к изготовлению самодельного устройства. К отрезку профтрубы привариваем кусок круглой трубы, как это показано на фото ниже.

К противоположному концу профиля привариваем еще одну заготовку из профтрубы. К ней привариваем стойку из длинного отрезка профильной трубы — она будет выполнять роль рычага. К верхней части стойки надо приварить ручку.

Далее устанавливаем колесную ось из резьбовой шпильки, и привариваем ее. К стойке привариваем кусок профиля с мебельными колесиками.

Зачищаем сварные швы и приступаем к покраске. После этого устанавливаем опорные колеса.

Принцип работы самодельного приспособления очень прост. Упираем подкат в днище автомобиля. Потом собственным весом давим на рычаг, и приподнимаем автомобиль. При этом на рычаг давить уже не нужно.

Пошаговый процесс изготовления самодельного подкатного домкрата показан в авторском видеоролике.

New!!! Incredible Life Hack for the Driver! Homemade Car Jack

Если эта самоделка вам понравилась — можете повторить. Но обязательно надо использовать автомобильные страховочные стойки.

Причины снижения эффективности устройства

Нефть — это, в некотором смысле, донор крови гидравлических домкратов, и поэтому требует особого внимания. Именно жидкость обеспечивает функционирование инструмента, и наиболее распространенные проблемы часто напрямую связаны с ней. Уменьшение максимальной высоты балки и скорости подъема, уменьшение максимальной нагрузки или нагрузки на стопорную пружину при низком давлении. Все вышеперечисленные неисправности обычно можно объяснить одной причиной — попаданием воздуха в систему.

Появление воздуха в бачке устройства связано с уменьшением уровня занимаемой им жидкости. Если перепускной клапан ослаблен слишком сильно, при наклоне масло может вытекать. Даже если гидравлический домкрат правильно перевозить в багажнике автомобиля, при слегка ослабленном клапане часть смеси будет теряться в течение длительного времени. Если узел изношен или неправильно затянут, воздух также может попасть в узел через уплотнительное кольцо поршня насоса. Если инструмент работает в горизонтальном или перевернутом положении, камера цилиндра может быть заполнена воздухом. В этом случае уровень масла в первом баке может быть нормальным.

Хотя, конечно, полезно искать корень всех проблем в плохом уплотнении инструмента и герметичности, медленное расширение штока также может быть вызвано повреждением регулирующего клапана. Подпружиненный шарик, закрывающий отверстие собственного канала, можно сдвинуть, и жидкость не будет концентрироваться в правом отсеке. Для решения этих проблем необходимо полностью разобрать, отремонтировать или заменить поврежденные компоненты. Если вы не уверены в своих силах, следует поручить эти задачи специализированной лаборатории. Если вы хотите устранить неисправность самостоятельно, посмотрите видео с разборкой ниже.

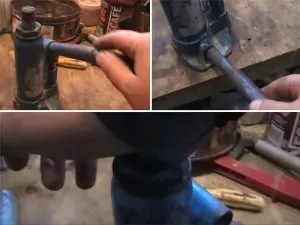

Поскольку этот пост посвящен жидкостям, давайте вернемся к теме и уточним, как накачать бутылочный домкрат. В отличие от ремонта клапана, эта задача занимает минимум времени и не требует разборки или специальных навыков специалиста.

Разновидности винтовых механических домкратов

Существует масса разновидностей подъемных устройств для автомобиля, наиболее популярным является винтовой ромбический домкрат. Домкрат винтовой, цена которого находится на среднем уровне, наиболее устойчив и компактен.

Автомобильный домкрат

Основными преимуществами является:

• Подъем автомобиля производится по вертикальной плоскости, не отталкивая в разные стороны.
• При соблюдении максимально допустимых нагрузок долговечен и не ломается.
• Отличается повышенной устойчивостью.
• Ремонтопригоден, компактно складывается.

Ремонт данного типа механизмов происходит без затруднений, зачастую выходит из строя винтовая часть, которую возможно заменить строительной шпилькой винтового типа. При необходимых слесарных навыках достаточно отрезать шпильку в соответствие с размером домкрата, приварить с крепежной стороны гайку. Устройство возможно изготовить своими руками, но затраченное время не стоит экономии, ведь цена на винтовой механический домкрат начинается от 400 рублей.

Домкрат механический

Домкрат механический рычажно-винтового типа отличается надежностью при эксплуатации, благодаря наименьшему количеству подвижных элементов. Цена такого устройства на рынке не высока, но существует ряд недостатков. Устойчивость устройства не на высоком уровне, при подъеме отталкивает корпус автомобиля от себя. Необходимо повышенное усилие для подъема техники таким устройством, что не очень удобно женщинам, а также при длительных работах.

В отечественном автопроме протяженное время применялись вертикальные винтовые домкраты. Конструкция отличается большим ходом и плавным усилием, применяемым к рукояти. Достаточная для любых типов работ высота подъема сделала агрегат привлекательным для автолюбителей.

Вертикально-винтовые домкраты

Стоечные винтовые механизмы используются все реже ввиду дороговизны, определенного назначения работ. Требуют у подымаемого объекта наличия специальных отверстий для направляющих. При неправильной установке легко возможно испортить лакокрасочное покрытие авто.

Бутылочные устройства отличаются от конкурентов большей грузоподъемностью. Существуют разновидности, способные поднимать до 5 тонн, такое решение поможет владельцам внедорожников или микроавтобусов. Конструкция состоит из упорной резьбы с внушительными внутренними элементами, что позволяет не беспокоится за долговечность. Цена устройства высока, что ставит перед выбором между обычной конструкцией, такие домкраты помогут при строительных целях и другом хозяйстве.

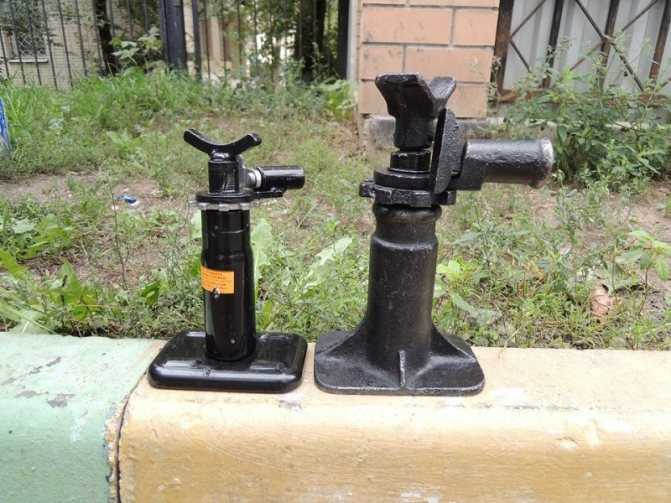

Бутылочные домкраты

В домашнем хозяйстве применяются специальные винтовые строительные домкраты, которые позволяют удерживать груз на определенной высоте. При условиях частого использования и большей массы объектов, применяются домкрат с электроприводом, также винтовой конфигурации.

Инструменты и материалы для самодельного домкрата

Для того чтобы изготовить домкрат, должен быть подходящий инструмент. Первым делом это сварка, поскольку с её помощью будет происходить сборка. Желательно, чтобы это был полуавтоматический аппарат с углекислотой. Тогда швы получатся гораздо ровнее и не будет лишнего шлака

Второе, что не менее важно, это болгарка. Хорошо, если в ассортименте есть и маленькая, и большая

С их помощью вы будете вырезать заготовки из стали. Также понадобится дрель, ведь придётся проделать не одно отверстие. Чтобы с лёгкостью обрабатывать железные детали, обязательно нужно электрическое точило. Оно является ключевым в процессе подгонки. Кроме этого желательно иметь ещё ручные инструменты: напильники, надфили, бруски, молотки, отвёртки, рашпили, лерки с набором метчиков, кувалды, тиски и т.д. Чем больше под рукой будет приспособлений, тем проще покажется процесс изготовления.

Чем больше имеется инструментов в наличие, тем легче и лучше получится домкрат

Токарный станок в любом деле является отличным помощником, но не у каждого он есть. В принципе можно справится и без него, но если у вас в гараже или мастерской стоит такой агрегат, то получится намного быстрее. Ведь с помощью фрезерной установки легко выточить или обработать любую деталь. Например, болт или прут. В общем, свой станок будет очень кстати.

Стоит также поговорить о материале. Его можно купить на рынке или в пункте приёма металлолома. Второй вариант намного дешевле, поскольку на приёмах лома весь металл ржавый и побитый. Для эксплуатации он не годится, но в качестве донора самое то. Желательно, конечно, побольше всего закупить. Ведь в зависимости от того, какой домкрат вы хотите, могут понадобиться дополнительные механизмы или крепления, которые самому изготовить не удастся. Поэтому будьте готовы к приобретению некоторых комплектующих на рынке.

Как сделать домкрат для гаража своими руками

Среди большого количества схем домашних самодельных устройств популярностью пользуются винтовой и гидравлический механизмы. И если в первом случае потребуются отличные навыки в нарезании резьбы (делается сложной формы), то гидравлический вариант сделать проще.

Построение схемы

Гидравлический самодельный домкрат отлично подходит для самостоятельного использования. А в его способности обеспечить безопасность сомневаться не приходится, потому что масло не может неожиданно потерять свойства и сорваться с удерживаемого уровня

Поэтому при работе важно обратить внимание, пожалуй, только на крепость рычагов и их надежность

Популярная схема самодельного гидравлического домкрата

Выбор материала и подготовка инструментов

В самодельной конструкции важно позаботиться о прочности. Поэтому в качестве строительного материала выбирается металл

Для каркаса используют:

• швеллер 10 миллиметров;
• швеллер 12;
• пруты 12 миллиметров;
• колесики для перемещения;
• резиновая часть для устройства чашки;
• крепежный материал.

Для подгонки материала потребуется:

• сварочный аппарат;
• болгарка с кругами для резки металла и шлифовки;
• сверла по металлу;
• гаечные ключи и отвертки;
• мерный инструмент: рулетка, линейка, маркер.

Несущая часть закрепляется с помощью сварки, чтобы получилась капитальная и крепкая конструкция. Верхние поворотные детали крепятся на болты или прут.

Сбор конструкции

Сначала создается Г-образное основание из швеллера 12 миллиметров. К нему крепится гидравлический бутылочный домкрат. После, с помощью болтов, к основанию крепится верхняя губа, на которую будет воздействовать шток домкрата. Шток закрепляется с помощью поворотного прута.

Дополнительным оборудованием при изготовлении служат колесики (подойдут от старой бытовой техники). Они помогут перемещать габаритную конструкцию по гаражу.

Пример самодельного гидравлического домкрата
