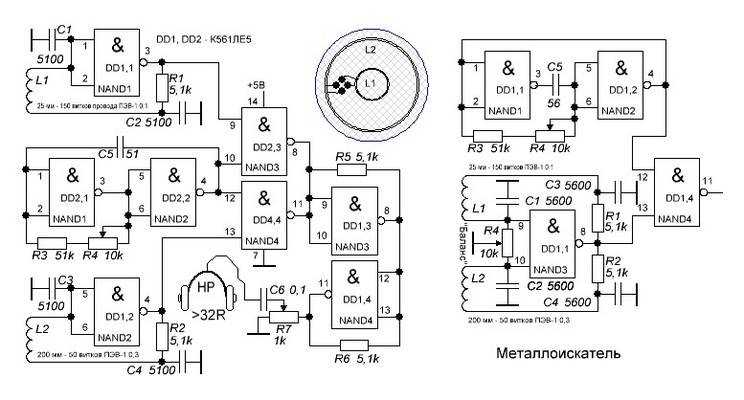

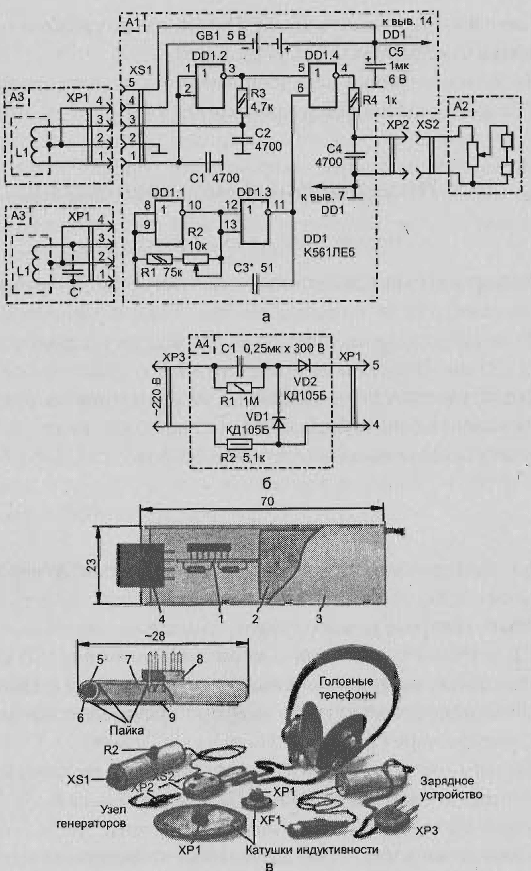

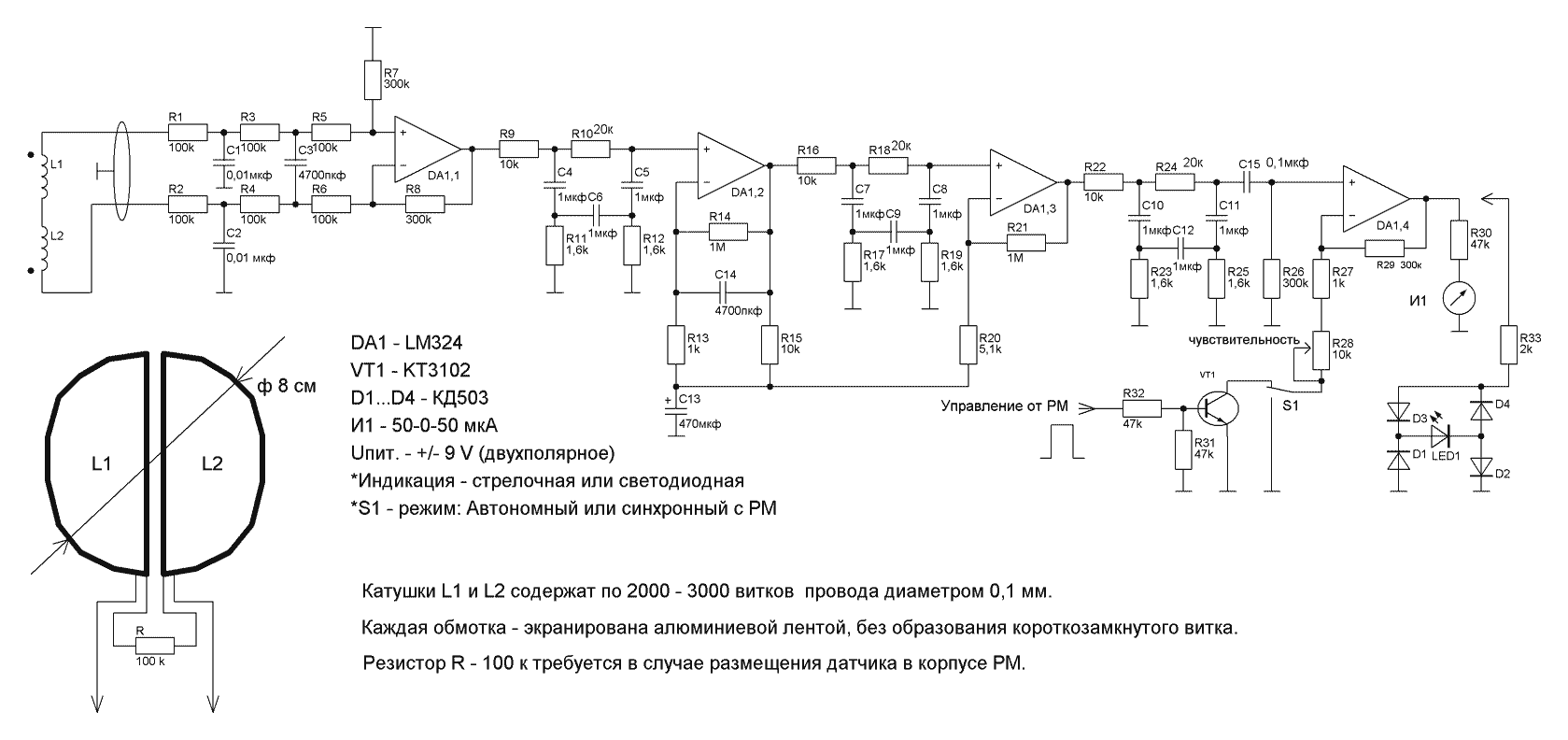

Металлоискатель на золото своими руками: схемы, как сделать самодельный металлодетектор «пират» для поиска ценных материалов и другие полезные рекомендации

Сборка металлоискателя

Закрепление приборов внутри корпуса: на тыльную сторону приборов крепится полоска скотча, затем калькулятор размещается в основании коробки, приемник на внутренней стороне крышки.
Настройка приемника: нужно включить приемник на максимальном звуке и выбрать верхнюю позицию АМ-диапазона, свободную от вещания радиостанций и помех.
Подстраивание калькулятора: на включение калькулятора приемник должен отреагировать резким шумом гулом или хрипом, если этого нет, нужно скорректировать диапазон.
Фиксация положения: начинаем плавно закрывать коробку до того положения пока звук не пропадет или не станет более однородным и фиксируем створки коробки в этом положении, используя при этом кубик пенопласта, резинки и т.п.
Металлодетектор готов. Если поблизости окажется изделие с электромагнитным излучением, приемник подаст звуковой сигнал.

Совместив элементы других радиоприборов в простейшем детекторе, можно будет понаблюдать в действии за принципом работы металлоискателей и получить удовольствие от своей первой поисковой экспедиции.

Обратите внимание!

Мотоблок своими руками: пошаговое описание процесса постройки. 92 фото и видео инструкция
Можно ли создать сварочный аппарат своими руками и как это сделать? 90 фото процесса постройки разных типов
Заточка сверл своими руками: лучшие способы заточки. 58 фото создания инструмента

Такой детектор, собранный в домашних условиях, можно будет апробировать на поиске лежащих в поверхностном слое земли монет или металлического строительного мусора практически в любой местности, на любом открытом грунте.

Проверяем металлоискатель.

Осталось проверить будет ли этот самодельный металлоискатель с хорошими параметрами или с плохими. Настраиваем с помощь потенциометров чувствительность прибора, до того порога когда он начинает равномерно и не слишком часто потрескивать. Монету размером с пятак он будет определять с расстояния примерно в 20-30 см. Монету размером с советский рубль – с расстояния около 30-40 см. Большие, объемистые куски метала, определяются с расстояния чуть больше метра. Данные показатели дают нам понять, что искать небольшие предметы на средней глубине будет довольно затруднительно. К этому можно добавить еще и то, что прибор не различает «цветных» и «черных» металлов и при копе за монетами, например велик шанс того, что вы найдете гвоздь. Однако прибор найдет свое применение при поиске большого количества «черного» метала, коим так богата наша страна. Согласитесь, если вы найдете центнер железа и сдадите его в пункт приема, это с лихвой покроет ваши расходы на изготовления такого нехитрого приборчика. В любом случае самодельный металлоискатель (схема и подробное описание сборки которого было в статье) пират прекрасно подойдет для начинающих кладоискателей и тех, кто не может себе позволить дополнительные траты на дорогой прибор.

Еще подробнее о поисках клада с металлоискателем

Изготовление МДТ 3 своими руками

Создание металлоискателя своими руками начинают с его схемы. Схематическое расположение радиодеталей чаще всего копируют в сети интернета.

План соединения деталей в единую электрическую систему для Терминатора изображён на рисунке ниже.

Схема МДТ 3

Изготовление монтажной платы

Чтобы собрать блок управления металлодетектора, потребуется изготовить монтажную плату. Следуя руководству, можно быстро и точно сделать монтажную площадку своими руками.

Инструкция по изготовлению платы:

В интернете выбирают снимок печатной платы.
На принтере распечатывают рисунок в натуральную величину.
Бумагу наклеивают на кусок текстолита.
По периметру рисунка текстолит обрезают ножовкой.
Шилом намечают места крепления радиодеталей.
Проколы сверлят мини дрелью.
Аккуратно вырезают скальпелем или подходящим резаком все токоведущие участки.
Бумагу удаляют с токопроводящих веток и площадей платы.
Оголённые участки покрывают краской.
Снимают оставшиеся куски бумаги. Для этого достаточно её намочить и стереть ветошью.
Металлизированную поверхность протравливают специальным раствором для печатных плат.
Плату окончательно очищают салфеткой, смоченной в растворителе.

Монтажная плата

Важно! Следуя инструкции, надо быть очень внимательным. При вырезке дорожек нельзя допускать отделения частей металлизированного покрытия от платы. В противном случае схема будет работать со сбоями или вообще выйдет из строя

В противном случае схема будет работать со сбоями или вообще выйдет из строя.

На этом изготовление монтажной платы завершается. Переходят к монтажу схемы блока управления МДТ 3.

Сборка схемы и подбор деталей

Прежде, чем приступить к сборке схемы металлодетектора, нужно подобрать все комплектующие монтажной платы. Для этого берут в сети подробный перечень деталей блока управления МДТ 3.

Полный перечень деталей схемы

Сборку начинают с пайки перемычек. Впаивают СМД резисторы, панели под микросхемы. Затем припаивают провода управления и остальные радиодетали. Для переменного резистора лучше применить многооборотный резистор.

Пропаянная монтажная плата

По окончании работы нужно убедиться в качестве пайки и правильности установки радиодеталей. Микросхема МС 10 нужна для индикации уровня зарядки аккумулятора. Стоит она довольно дорого. По усмотрению домашнего мастера от установки МС 10 можно отказаться.

Вид платы сверху

Готовую схему вставляют в корпус блока управления. На оси резисторов и переключателя одевают пластиковые ручки. Выводы блока подсоединяют к катушке (датчику) металлоискателя.

Комплектующие детали датчика МДТ 3

Датчик металлоискателя представляет собой круг, по периметру которого уложены два контура из намоточного эмалированного провода ø 0,4 мм. Контуры – это передающая TX и приёмная RX катушки. В качестве ложа для проводов используют подручный диэлектрический материал.

Во время балансировки устройства катушки поворачивают по кругу относительно друг друга. По окончании настройки витки радиальных проводников плотно обматывают нитками. Затем покрытие пропитывают лаком.

Сборка Терминатора 3

Все компоненты металлоискателя располагают на штанге длиной не более 1,2 м. Длина рычага не должна быть удобной

Особое внимание нужно уделить надёжному креплению диска датчика

Блок управления с аккумулятором устанавливают таким образом, чтобы человек мог одновременно менять режимы работы прибора и при этом не прерывать поисковый процесс.

Чуть выше блока в штангу врезают горизонтальную ручку для удобного её захвата кистью руки. Из пластиковой трубы можно вырезать локтевой упор и закрепить его на штанге.

Обратите внимание! В качестве направляющей штанги используют ортопедический костыль с подлокотником. Внизу крепят круг датчика, в средней части штанги устанавливают блок управления с аккумулятором. Всё, что нужно для удобного положения руки оператора, уже есть на костыле

Всё, что нужно для удобного положения руки оператора, уже есть на костыле.

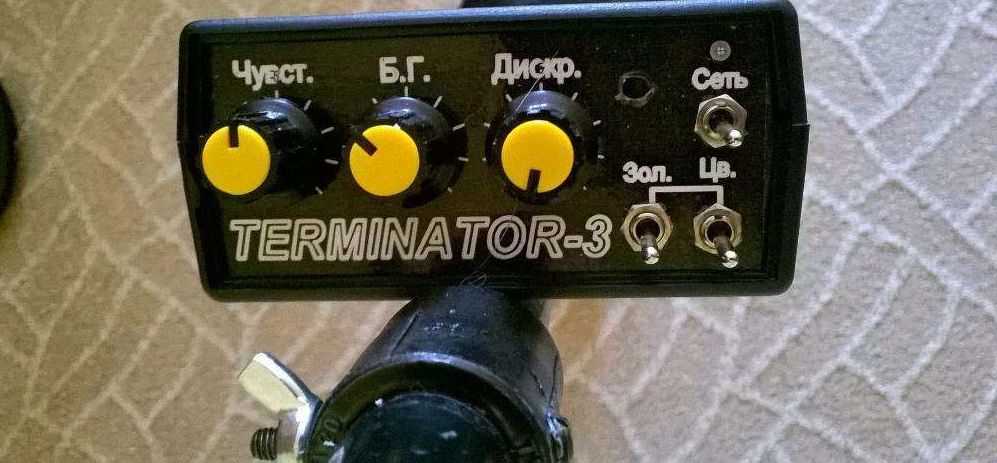

Панель управления

Один из простых металлоискателей с дискриминатором «Megatron»

Вот краткие характеристики устройстваПо принципу работы металлоискатель относится и импульсно-балансному. Рабочая частота составляет 8-15 кГц.

Что касается режима дискриминации, тот тут используется двух тональная озвучка. При обнаружении железа устройство подает низкий сигнал, а если попадется цветной металл, тон будет высоким.

Питается аппарат от источника в 9-12В.

Также присутствует возможность регулировки чувствительности и есть ручная отстройка от грунта.

Ну а теперь о главном, о глубине обнаружения металлоискателя. Прибор способен обнаруживать монеты диаметром 25 мм на расстоянии в 35 см по воздуху. Золотое кольцо можно поймать на расстоянии 30 см. Каску прибор обнаруживает на расстоянии порядка 1-го метра. Максимальная глубина обнаружения составляет 150 см. Что касается потребления, то без звука это порядка 35 мА.

Материалы и инструменты для сборки: – минидрель (у автора самодельная из моторчика);– провод для наматывания катушки;– четырех жильный экранированный кабель;– паяльник с припоем;– материалы для изготовления корпуса;– печатная плата;– все необходимые радиодетали и их номиналы можно увидеть на фото схемы.

Процесс изготовления металлоискателя:

Шаг первый. Изготовление платыПлата изготавливается методом травления. Далее можно сверлить отверстия, их диаметр составляет 0.8 мм. Для этих целей автор использует маленький моторчик с установленным сверлом.

Шаг второй. Сборка платыСборку нужно начинать с впаивания перемычек. После этого можно устанавливать панели под микросхемы и прочие впаивать прочие элементы

Очень важно иметь для качественной сборки тестер, который может замерить емкость конденсаторов. Поскольку в приборе используется два одинаковых канала усиления, то усиление по ним должно быть как можно ближе к одному значению, то есть быть одинаковым. На обоих каналах одного каскада должны быть одинаковые показания при измерении тестером

На обоих каналах одного каскада должны быть одинаковые показания при измерении тестером.

Как выглядит уже собранная схема, можно увидеть на фото. Автор не стал устанавливать узел, определяющий степень разрядки аккумулятора.

После сборки плату нужно проверить тестером. Нужно подключить к ней питание и проверить все стратегически важные входы и выходы. Везде питание должно быть точно таким, как на схеме.

Шаг третий. Собираем катушкуДатчик DD собирается по тому же принципу, что и для всех подобных балансников. Передающая катушка обозначается буквами TX, а приемная RX. Всего нужно сделать 30 витков проводом, сложенным вдвое. Провод используется эмалированный, диаметром 0.4 мм. И приемная, и передающая катушка формируются двойными проводами, в итоге на выходе должно получиться четыре провода. Далее тестером нужно определить плечи обмоток и соединить начало одного плеча с концом другого, в итоге образуется средний вывод катушки.

Для фиксирования катушки после наматывания нужно хорошо обмотать нитками и затем пропитать лаком. После того как лак засохнет, катушки обматываются изолентой.

Впоследствии сверху делается экран из фольги, между началом и концом нужно сделать зазор порядка 1 мм, чтобы избежать короткозамкнутого витка.

Средний вывод ТХ необходимо подключить к земле платы, иначе не запустится генератор. Что касается среднего выхода RX, то он нужен для настройки по частоте. После настройки резонанса его нужно заизолировать и приемная катушка превращается в обычную, то есть без вывода. Что касается приемной катушки, то ее подключают вместо передающей и настраивают на 100-150 Гц ниже, чем предающая. Каждую катушку нужно настраивать отдельно, при настройке возле катушки не должно быть никаких металлических предметов.

Чтобы свести баланс, катушки сдвигают, как можно увидеть на фото. Баланс должен находиться в пределах 20-30 мв, но не более 100 мв.

Рабочие частоты прибора находятся в пределе от 7 кГц, до 20 кГц. Чем ниже будет частота, тем глубже будет брать прибор, но при низкой частоте дискриминация становится хуже. И наоборот, чем выше частота, тем лучше дискриминация, но при этом меньше глубина обнаружения. Золотой серединой можно считать частоту 10-14 кГц.

Для подключения катушки используется четырех жильный экранированный провод. экран подключается к корпусу, два провода идут идут на передающую катушку и два на приемную.

Ну а в заключении останется лишь настроить прибор. При положении ручки дискриминатора на минимуме, прибор должен видеть все цветные металлы. Далее при накручивании дискриминатора должны вырезаться все металлы по порядку до меди, но медь вырезаться не должна. Если прибор работает именно так, как описано, значит, он собран верно.

Инструкция по созданию простого пляжного металлоискателя

Это совокупность, которая поможет вам найти монеты или украшения на том же пляже (например, потерянную серьгу). В этом устройстве всего одна микросхема — таймер NE555N, а также катушка и несколько радиоэлементов. Если посчитать общую стоимость устройства, то можно уложиться в 300-400 рублей.

Что вам нужно:

выключатель;
плотный картон, клей;
2 конденсатора 2,2 мкФ, 16 В;
аккумуляторный блок;
аккумулятор на 9 вольт;
электромеханический излучатель звука;
сопротивление 47 кОм;
около 100 м медного провода диаметром 2 мм.
фрагмент контактной макетной платы;
микросхема NE555N;

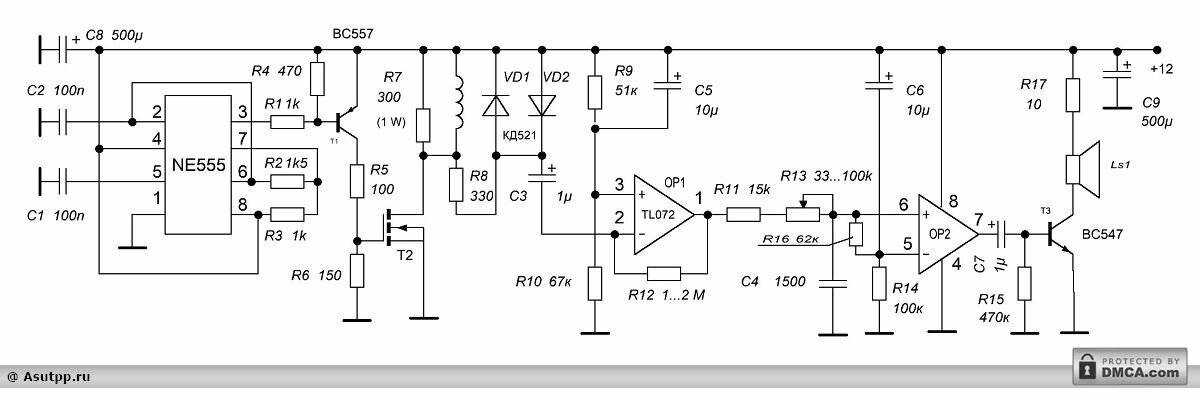

Делаем устройство своими руками по схеме.

Самое сложное в устройстве — это катушка. По расчетам, катушка диаметром 90 мм имеет 260 витков медного провода диаметром 2 мм. В этом случае его индуктивность будет равна 10 миллигенри. Катушка наматывается очень аккуратно, по очереди. А чтобы исключить раскручивание проводов, обмотка сверху обматывается белой изолентой. А если вы хотите построить катушку большего размера (чтобы увеличить дальность обнаружения устройства), вы можете использовать онлайн-калькуляторы для расчета.

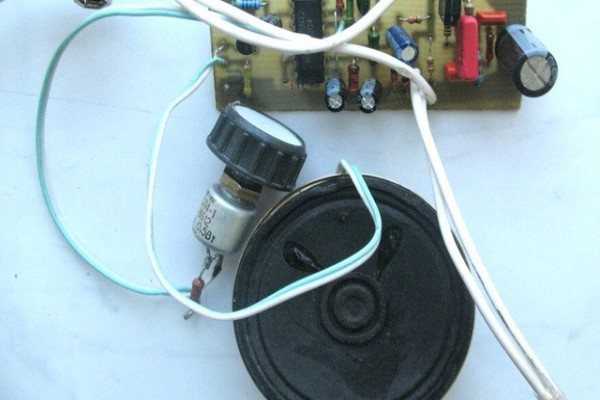

Все электрические компоненты должны быть размещены на макете. Подключения производятся самым обычным проводом, пайка платы займет не более 15 минут. Размер доски где-то похож на спичечный коробок.
Ручка металлоискателя может быть изготовлена из картона, в ручку устанавливаются печатная плата, выключатель и аккумулятор. Для этого понадобится плотный картон, а фиксация будет на обычном ПВА. Клей сохнет, в картоне просверливаются отверстия для ниток и доски. Поисковая катушка крепится к ручке горячим клеем.

Металлоискатель готов, осталось только научиться им пользоваться. Пока рядом с катушкой нет металла, излучатель звука будет издавать звуковой сигнал с той же частотой. Если появится металл, высота звука будет выше. Так, с таким искателем дальность обнаружения крупной монеты может достигать 7 см.

Схема металлоискателя с кварцевым резонатором.

Металлы с слабо выраженными ферромагнитными свойствами, — медь, олово, серебро
чрезвычайно трудно обнаружить, используя схему основанную на регистрации биений.
Что бы собрать металлоискатель для нахождения предметов состоящих из подобных
металлов нужна схема, основанная на другом принципе.

Предложенная схема содержит в себе только один генератор(на транзисторе VT1), согласующий каскад
на транзисторе VT2 и детектор на диоде VD2 с усилителем постоянного тока(VT3), отделенным кварцевым
резонатором ZQ1. В качестве индикатора использован микроамперметр, с током полного отклонения 1 мА.
Если точно настроить генератор на резонансную частоту кварца, отклонение стрелки будет минимальным.
Ведь кварцевый резонатор обладает очень большим сопротивлением на этой частоте.

При малейшем отклонении частоты, сопротивление кварца снижается — уровень проходящего через него
сигнала становится достаточным для работы детектора. Ток возникающий на выходе детектора усиливается
каскадом VT3. Под его воздействием стрелка прибора отклоняется.

Настройка генератора осуществляется конденсаторами переменной емкости С2 (грубо)
и подстроечным конденсатором С1 (точно) при отсутствии около рамки металлических предметов.
Диапазон генератора достаточно широк, поэтому можно использовать кварцевый резонатор
на частоту от 90 кГц до 1,1 МГц.

Диаметр рамки L1 — 380мм. Она представляет из себя кольцо из алюминиевой трубки
диаметром 8мм, с шестью витками провода ПЭЛ 0,1 — 0,2, продернутыми внутри.

Транзисторы VT1,VT2,VT3 — КТ315Б, детекторный диод
— Д9 с любым буквенным индексом, конденсаторы и резисторы любого типа.

На главную страницу

Неисправности

Во время первого запуска или последующей работы, у данного металлоискателя возникает ряд технических проблем. Они могут быть следующими:

Отсутствие реакции на металлические предметы. Проблема может возникнуть по причине неисправности транзистора Т1 или диодов. Стоит проверить эти элементы, и при необходимости заменить их.
На транзисторной схеме, часто греется транзистор IRF740. Устранить проблему можно заменой резистора R6 сопротивлением 150 Ом на деталь с сопротивлением 100 Ом. Если проблема не пропала, то необходимо подобрать резистор меньшего сопротивления.
Нагрев резистора R6 или транзистора Т3. В этом случае проблема кроется в динамике

Очень важно подобрать этот элемент с сопротивлением равным 8 Ом.

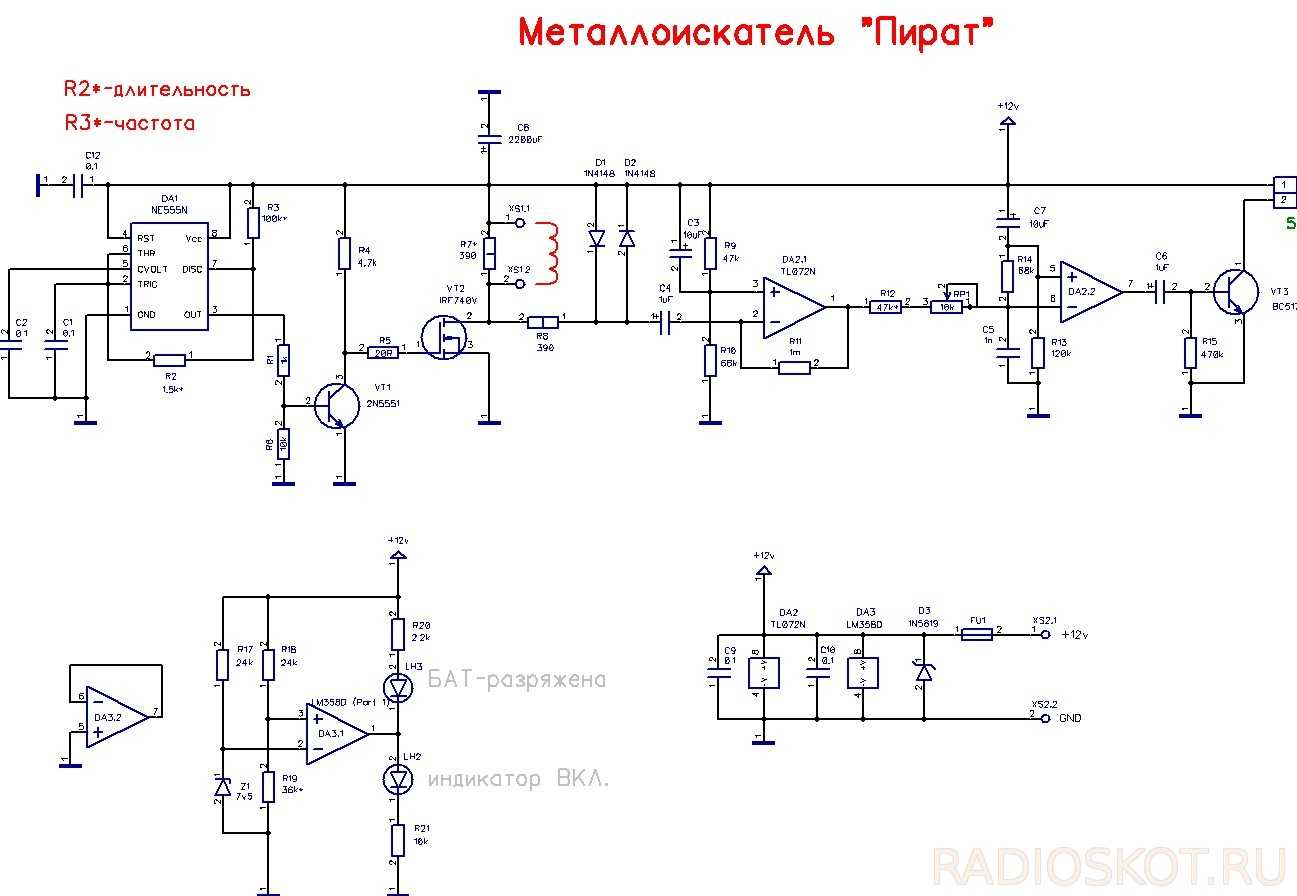

У металлоискателя Пират очень простая схема. В ней нет сложных радиодеталей. Главное соблюсти все требуемые параметры по напряжению и сопротивлению катушки.

После того, как металлоискатель прошел первое успешное тестирование, его можно доработать. Энтузиасты дополняют устройство световыми индикаторами, индикаторами заряда батареи. Прибор также можно использовать для подводных поисков. Для этого придется защитить обмотку и выводы катушки плотным, герметичным корпусом. В воде, параметры чувствительности прибора не уменьшаются.

Основная проблема «Пирата» — это дискриминация. Устройству сложно различать предметы из разного рода металлов. Для обнаружения золота, владельцу придется научиться отличать частотные сигналы от намагничиваемых предметов.

Преимущества и недостатки

Самостоятельно собрать металлоискатель может только настоящий ценитель поиска древностей. У подобных самодельных приборов есть свои преимущества и недостатки. Минусы следующие:

Очень низкая чувствительность.
Малая проникающая способность.
Низкое качество используемых материалов.
Большая погрешность в расчетах.

Настоящие металлоискатели производятся с учетом многих параметров. В их схемах учитываются законы физики, например, воздействие магнитного поля на металлы различного химического состава. Также учитываются диаметры катушек, провод который используется, параметры основных радиодеталей. Самостоятельно рассчитать все эти параметры очень сложно.

Преимуществ самодельные устройства для поиска драгоценных металлов также не лишены. Можно выделить следующее:

Самостоятельная работа над проектом. Новичок получает опыт в проектировании и дальнейшей настройке прибора.
Получение опыта при обнаружении различных предметов из металла. Новичок может самостоятельно научиться определять металл и глубину его залегания.
Опыт при определении мест поиска пригодится для последующего усовершенствования технологии поисковой работы.

Подобные приборы можно модернизировать, дополняя более чувствительными катушками и мощными частотными генераторами.

Функциональные и технические параметры металлодетекторов

До того, как приобрести качественный металлодетектор, нужно определиться со средой поисковых работ. Требуется учитывать потенциальные габариты искомых объектов и глубину залегания. Ключевые показатели, на которых делается акцент во время приобретения устройства:

принцип воздействия;
частота;
восприимчивость;
масса;
балансировка почвы;
целеуказание;
дискриминатор;
вспомогательный функционал.

Принцип функционирования и рабочая частота являются основными показателями, которые определяют возможности устройства и показывают, к какому классу его можно отнести.

Есть глубинные изделия, которые предназначаются для обнаружения предметов на глубине 5 м ФОТО: bestvix.ru

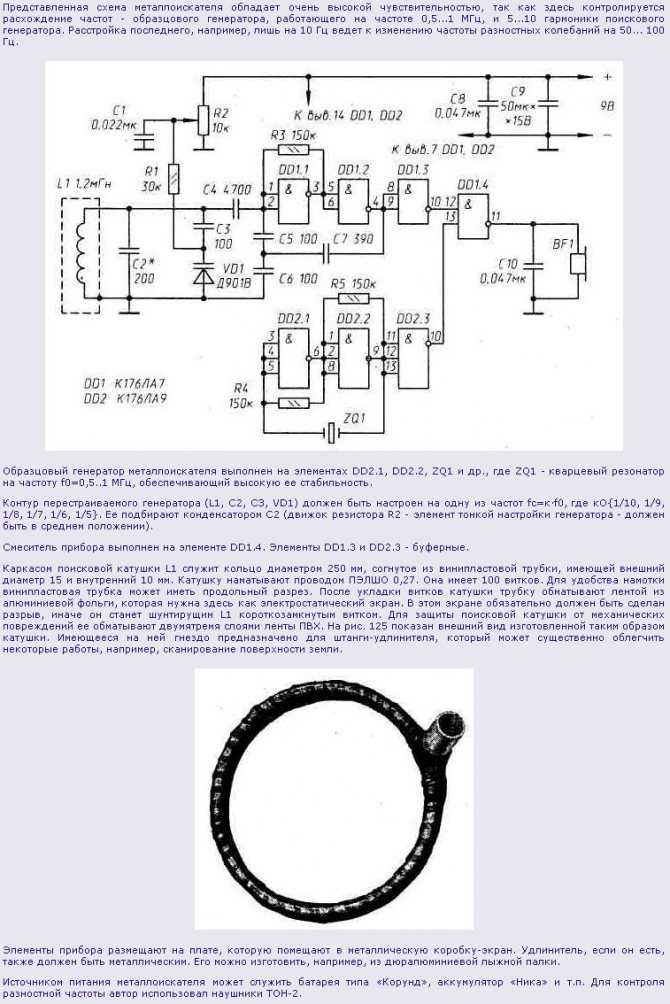

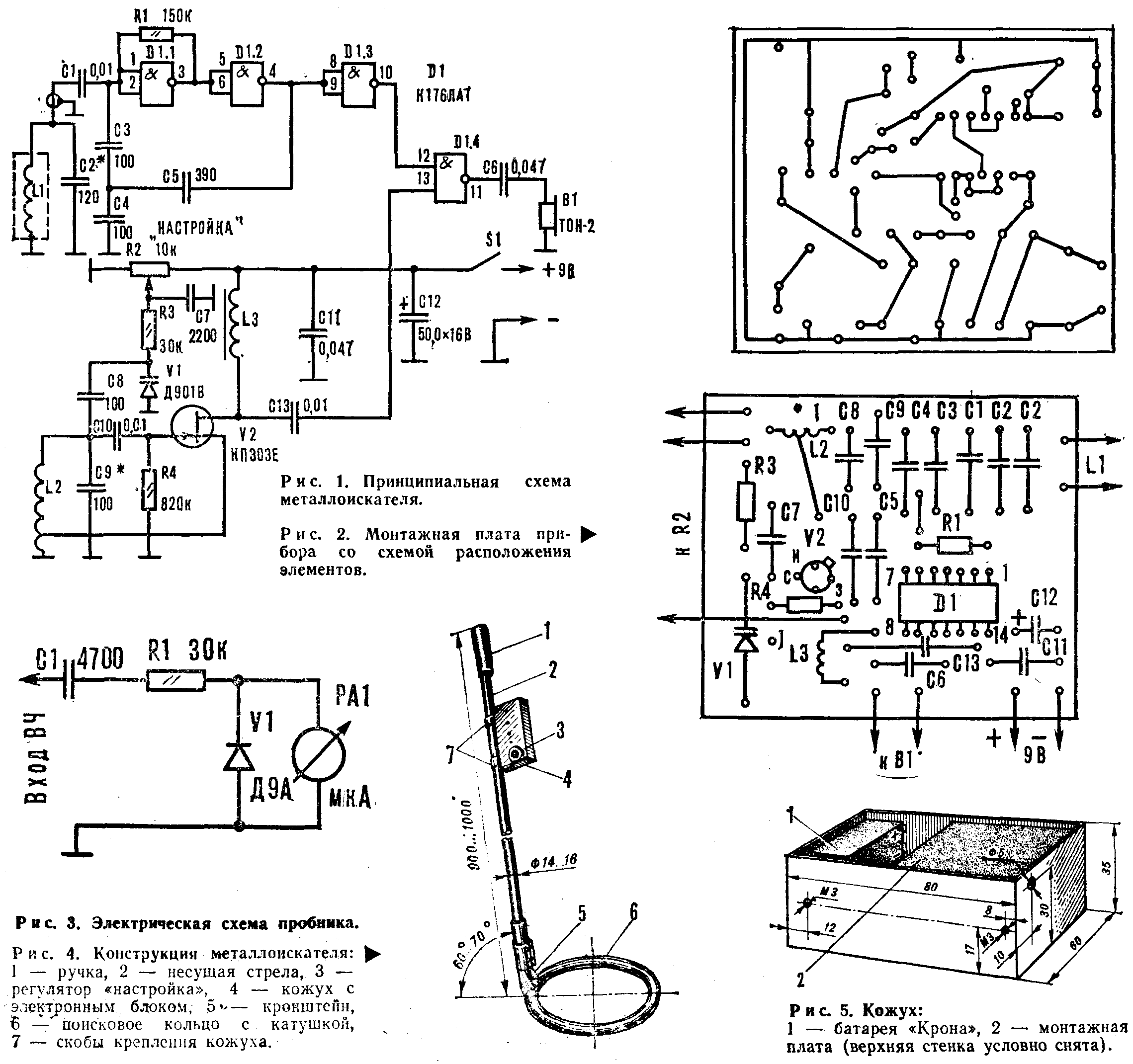

Детали самодельного металлоискателя:

Микросхемы; К176ЛА7, К176ЛА9
Кварцевый резонатор; 1 МГц
Варикап; Д901Е
Резисторы; 150к-3шт., 30к-1шт.
Резистор переменного сопротивления; 10к-1шт.
Конденсатор электролитический;50Мкф/15 вольт
Конденсаторы; 0.047-2шт., 100-4шт., 0,022, 4700, 390

Большинство деталей расположены на печатной плате:

Всё устройство я разместил в обычной мыльнице, экранировав от помех алюминиевой фольгой, которую соединил с общим проводом:

Так как для кварца не предусмотрено место на печатной плате, то он располагается отдельно. Гнездо под наушники и регулятор частоты для удобства я вывел с торца мыльницы:

Весь блок металлодетектора при помощи двух хомутиков разместил на отрезке лыжной палки:

Осталась самая ответственная часть: изготовить поисковую катушку.

Катушка для металлоискателя

От качества изготовления катушки будет зависеть чувствительность устройства, стойкость к ложным срабатываниям, так называемым фонтонам. Хотелось бы сразу заметить, что от размера катушки напрямую зависит глубина обнаружения предмета. Так, чем больше диаметр, тем глубже прибор сможет обнаружить цель, но размер этой цели также должен быть больше, например, канализационный люк (маленький предмет с большой катушкой металлоискатель просто не увидит). И наоборот, катушка маленького диаметра способна обнаружить маленький предмет, но находящийся не очень глубоко ( например, маленькая монета или кольцо).

Поэтому я сначала намотал катушку среднего размера, так сказать, универсальную. Забегая вперёд, хочу сказать, что металлоискатель задумывался на все случаи жизни, то есть катушки должны быть разного диаметра и их можно менять. Чтобы быстро сменить катушку, я поставил на штангу разъём, который выдернул из старого лампового телевизора:

Ответную часть разъёма я закрепил на катушке:

В качестве каркаса для будущей катушки я использовал пластмассовый ковш, который был куплен в хозяйственном магазине. Диаметр ковша следует подобрать приблизительно равным 200 мм. От ковша следует отрезать часть ручки и днища так, чтобы остался пластмассовый ободок, на который следует намотать 50 витков провода ПЭЛШО диаметром 0,27 миллиметров. На часть оставшейся ручки следует закрепить разъем. Получившуюся катушку изолируем при помощи изоленты в один слой. Затем нам нужно эту катушку заэкранировать от помех. Для этого нам понадобится алюминиевая фольга в виде полосы, которой мы обмотаем сверху так, чтобы концы получившегося экрана не замкнулись и расстояние между ними было приблизительно 20 миллиметров. Получившийся экран следует соединить с общим проводом. Сверху я также обмотал изолентой. Конечно, можно все это пропитать эпоксидным клеем, но я оставил так.

После испытаний большой катушки я понял, что нужно изготовить маленькую, так называемую снайперку, чтобы было легче обнаруживать предметы небольших размеров.

Готовые катушки выглядят вот так:

Настройка готового металлоискателя

Прежде чем начать настраивать металлоискатель, нужно убедиться в отсутствии металлических предметов вблизи поисковой катушки. Настройка заключается в подборе емкости конденсатора C2, для того чтобы получить максимальный уровень биений, который мы слышим в наушниках, так как в сигнале присутствуют множество гармоник(нужно выделить самую сильную). При этом движок переменного резистора R2 должен находиться как можно ближе к середине:

Штанга у меня получилась из двух частей, трубки были подобраны таким образом, что они входят друг в друга очень плотно, благодаря чему не пришлось придумывать специального крепления для этих трубок. Также были изготовлены подлокотник и рукоятка, чтобы было удобно выполнять проводку над землей. Как показала практика, это очень удобно: рука совершенно не устает. В разобранном виде металлоискатель получился очень компактный и умещается буквально в пакет:

Внешний вид готового прибора выглядит вот так:

В заключение хотелось бы сказать, что данный металлоискатель не подходит лицам, которые собираются работать по старине. Так как в нем нет дискриминации по металлам, вам придется копать все подряд. Скорее всего, вы очень сильно разочаруетесь. А вот любителям собирать металлолом данное устройство будет в помощь. Да и просто как развлечение детям.

Технические характеристики металлоискателя Соха 3TD-M:

Рабочая частота – от 5 до 17 кГц (Зависит от датчика);
Баланс грунта – ручной;
Питание металлоискателя – 12 вольт;
Ток потребления (Без подсветки и при отсутствии металла) – 25 мА;

Металлоискатель имеет следующие органы управления:

2 Кнопки Sens – резулировка чувствительности + подсветка экрана + фильтры.
Ручку регулировки звука.
Ручку баланса грунта.

Во время работы, на дисплее отображается следующая информация:

В верхней строке: «S06» – порог чувствительности, «F1» — номер фильтра, «SX0» — опция вычитания грунта по каналу Х, Напряжение питания.
В нижней строке отображается шкала VDI: первые 3 столбика черные металлы (по 15 градусов) и 12 справа — цветные металлы (С шагом 7,5 градуса).

Проект металлоискателя СОХА 3ТД-М начат в 2012 году, но уже я не смог найти многие полезные данные по его изготовлению, поэтому если кого-то остались скачанные материалы, прошу прислать для дополнения статьи. А ниже будит та информация которая была еще найдена.

Схема металлоискателя Соха 3TD-M:

Собранная плата металлоискателя Соха 3 ТДМ выглядит следующим образом:

Все данные по изготовлению плат для металлоискателя соха 3, собраны в Один архив (печатная плата перед и зад, сверловка, зеркало и файлы Пикад —

Прошивка для микроконтроллеров металлоискателя Соха -3TD-M
(Версия 11) —

При прошивке микроконтроллера PIC12F629, биты конфигурации необходимо установить следующим образом:
Поставить галочку-PWRT
Поставить галочку-BODENДля контролера PIC16F876A биты ставим следующимобразом:
Поставить галочку-PWRT
Поставить галочку-BODEN

Видео по настройки фазы ферритом, для металлоискателя Соха 3TD-M

(При настройке: регулятор GB, на Сохе-3 в центральном положении.На FORTUNE 160 шагов, цифрового резистора.)

Заключение: Соха 3TD-M — интересные вариант металлоискателя, с неплохими задатками. Но в свете недостаточно подробной информации? в процессе его изготовления и настройки могут возникнуть трудности. Также остается вопрос с прошивкой: (На начальном этапе, автор ограничивал количество включений прибора, после чего необходимо было оплатить «символическую» сумму и получить пинкод, как обстоит дело с этим вопросом в более поздних версиях неясно!)

Металлодетекторы используются для поиска металла в почве на определенной глубине. Данное устройство можно собрать самостоятельно в домашних условиях, имея хотя бы минимальный опыт в этом деле или же следуя четким указаниям инструкции. Главное — желание и наличие необходимых инструментов.

Иные элементы

Сигнальный динамик можно использовать, взятый от портативного радио

Важно, чтобы он имел сопротивление 8 Ом (возможно использование китайских вариантов)

Для проведения настройки понадобятся две разные по мощности модели потенциометра: первый на 10 кОм, а второй уже на 100 кОм. Для минимизации влияния помех (исключить их полностью буде тяжело), рекомендуется использовать экранированный провод, который будет соединять схему и катушку. Источник питания металлоискателя должен составлять минимум 12 В.

Настройка прибора с помощью потенциометров разной мощности

Это важно: чтобы увеличить устойчивость электросхемы, рекомендуется на входе дополнительно установить стабилизатор напряжения, такой как L7812

чтобы сделать штангу удобней, стоит приобрести метров 5 обычной трубы из ПВХ (которые применяются в водопроводе), а также несколько перемычек. На её верхнем конце стоит установить специальную подставку для рук, чтобы более удобно было держать. Для платы можно найти любую коробку соответствующего размера, которую нужно закрепить на штанге;
чтобы запитать систему, можно использовать аккумулятор от обычного шуруповерта. Его преимущества заключается в малом весе и большой емкости;
при создании корпуса и конструкции учтите, что в них не должно присутствовать никаких лишних металлических элементов. Причина в том, что они значительным образом искажают получаемое электромагнитное поле будущего прибора.
