Измельчитель веток своими руками - чертежи из болгарки, строгального станка, стиральной машинки

Принцип работы молотковой дробилки для дерева

Измельчители, оборудованные пневмосистемой, ведут автоматический забор сырья через загрузочный шланг в циклон. Если пневмосистема не установлена, материал загружается шнековым транспортером или аналогами. Перед входом в циклон установлен магнитный сепаратор, который отделяет металлические примеси из древесной массы. В циклоне масса опила и щепы отделяется от воздушного потока. Воздух направляется по боковому шлангу к вентилятору, а щепа падает на шлюзовой затвор и далее в дробильную камеру внизу.

В камере на высоких скоростях вращается дробильный барабан, установленные на нем молотки ударяют по материалу, разбивая его о чугунные деки. Щепа измельчается до тех пор, пока она не станет той фракции, которая могла бы пройти через установленную внизу колосниковую решетку. Устанавливая сита с разной величиной ячеек можно регулировать степень помола.

Что понадобится

Существует несколько разных типов механизмов самодельных садовых измельчителей, которые активно используются в быту многими садоводами. Однако наиболее популярным вариантом такого самодельного измельчителя является устройство, при изготовлении системы, измельчения твердых растительных отходов которого, используются самые обыкновенные дисковые пилы.

Для сборки в домашних условиях такого агрегата, нужно запастись следующими материалами:

электродвигателем;
подшипниками, которые оснащены креплением (2 штуки);
шкив (2 штуки);
пила дисковая, диаметр которой составляет 18 см (около 16 штук);
шайба металлическая, которая используется в качестве разделителя пил (17 штук);
труба профильная (необходима для каркаса самодельной установки);
металлические листы, толщина которого варьируется в районе 2 мм (используется для изготовления кожуха, а также специальной части, устройства для хранения отходов, которая называется бункером).

Стоит отметить, что в отличие от валового шредера, измельчитель, сделанный из дисковых пил обладает более простой, а также доступной конструкцией. Однако нужно помнить о том, что дисковые измельчители не предназначены для рубки слишком толстой древесины, диаметр которой составляет больше 20 мм. Чтобы иметь возможность измельчать мелкие ветви и траву, самодельный измельчитель рекомендуется оснащать электродвигателем с большой амплитудой вращения. Для переработки толстых ветвей рекомендуется применять электродвигатель с небольшим количеством вращения оси, но с повышенным уровнем мощности.

Для дома и дачи

Для домашнего использования слишком мощный агрегат вряд ли потребуется. С работами по утилизации отходов садоводства легко справится электрическая дробилка со средними характеристиками.

Это полезное устройство, установленное на даче, поможет решить целый ряд проблем. Среди прочего:

избавит от постоянно накапливающегося мусора в виде веток и выкорчеванных пней;
позволит заметно сэкономить, щепа – отличное топливо, которое может заменить привычные уголь, дрова, газ;
изготовит опилки, являющиеся одним из лучших материалов для мульчирования растений;
поможет заработать на полученной в результате дробления щепе, ведь это отличный материал для создания древесных плит и производства бумаги.

Даже если количество перерабатываемой древесины будет не слишком велико, дробилка себя гарантированно окупит, поскольку отходы, которые ранее сжигались или гнили, можно будет переработать, тем самым внести свой вклад в сохранение экологии планеты.

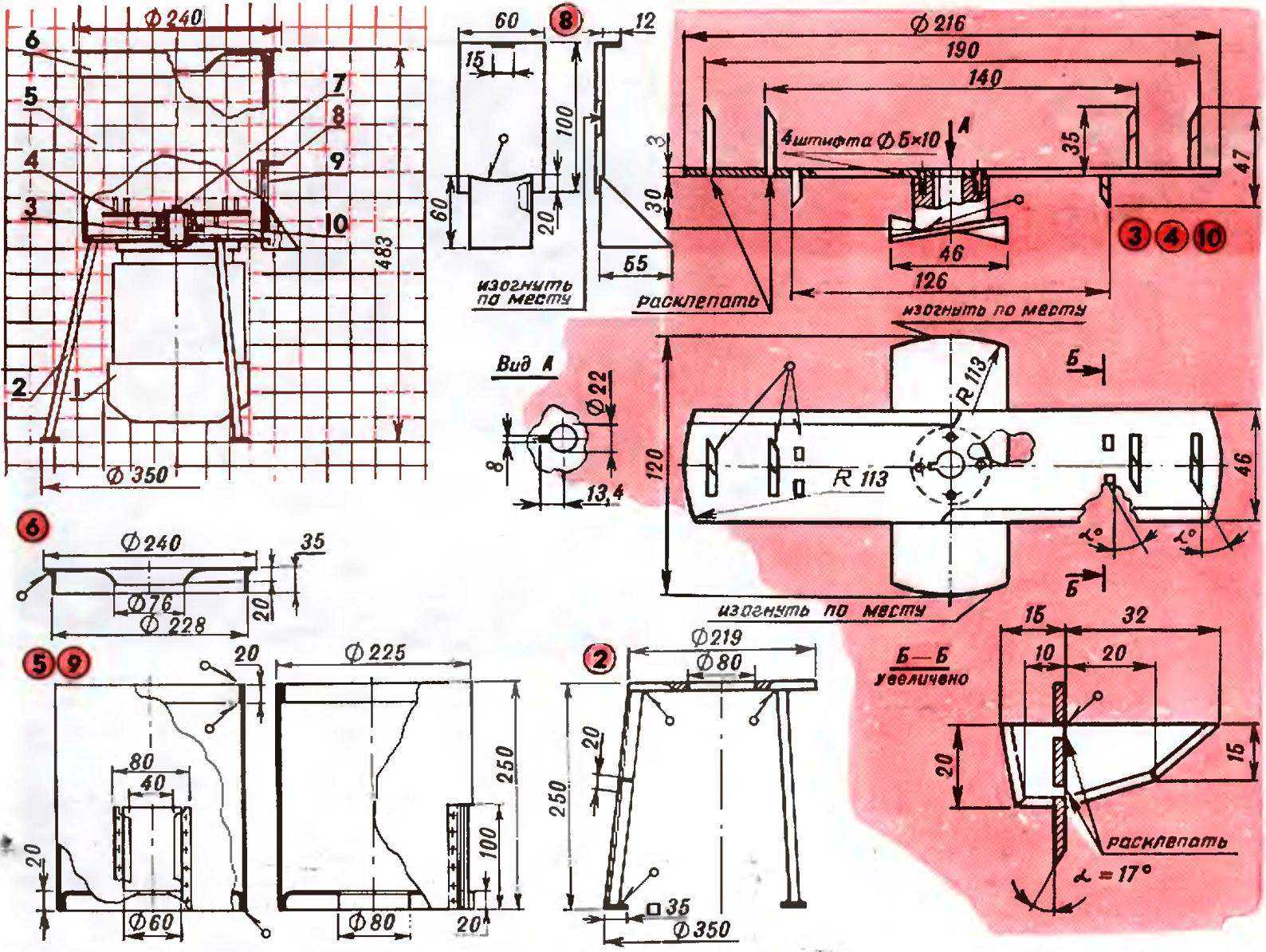

Измельчитель травы и тонких веток

Если вам не приходится утилизировать толстые ветки, и дробилка для дерева не нужна – конструкцию можно упростить. Мощные зубья не требуются, в качестве измельчителя используем схему ножа для шинкования капусты.

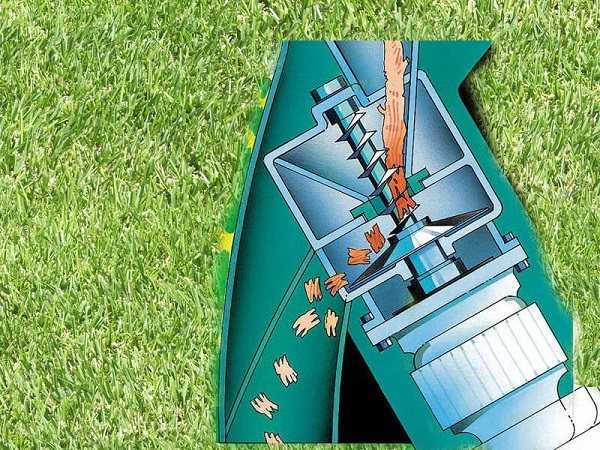

Принцип действия устройства показан на иллюстрации:

Дисковая фреза, вращаясь с высокой скоростью, отрезает от пучка травы или веток мелкие кусочки. Процесс происходит очень быстро, производительность такой машины высокая.

В качестве рабочего бункера можно использовать любую круглую емкость – например, старую кастрюлю или ведро. Поскольку толстые ветки дробиться не будут – прочность не так важна.

Или вы можете сварить короб из тонкой листовой стали. Часто для изготовления таких конструкций используют так называемые «улитки» от старых вентиляционных систем.

При этом вы можете использовать сразу всю конструкцию: вал, электродвигатель, корпус вентилятора. Останется лишь изготовить режущий инструмент, и измельчитель травы готов.

В качестве ножей можно использовать заточенные с противоположных сторон пластины из твердого сплава, или металлический диск со специальными прорезями, на которые устанавливаются ножи.

Трава, попадая в прорези, мелко шинкуется и вылетает в боковое отверстие. Устройство достаточно безопасное, главное – выполнить подающий раструб таким образом, чтобы исключить попадание конечностей во фрезу.

Готовая конструкция компактна и транспортабельна.

В качестве привода можно использовать любой электродвигатель мощностью до 1 кВт, или обыкновенную угловую шлифовальную машину (болгарку).

Самодельный электрический измельчитель

https://youtube.com/watch?v=W2rx_LgQXv8

Измельчитель своими руками можно изготовить при наличии необходимых элементов. Самым практичным считают веткодробилку состоящую из двух валов. Для изготовления создается чертеж, согласно которому производится сборка.

Первоначально подбирается необходимый материал и инструмент:

электродвигатель номинальной мощностью до 4 кВт
пару стальных пластин толщиной до 10 мм
две шестерни из высокопрочной стали
пару шкивов
валы, закаленные и обработанные
подшипники для надежного крепления валов
непосредственно режущие лезвия из стали
металлический корпус
стальная труба необходимого диаметра
набор гаечных ключей
аппарат для сварки
мощная дрель, либо перфоратор

Из квадратной заготовки вытачиваем валы с двух сторон. В центре сверлим отверстия для 4 ножей, в них нарезается резьба. Закругленные края вставляют в подшипники. Изготавливается барабан из 4 шпилек, и двух стальных пластин в которых прорезаются отверстия под подшипники.

Прочно закрепляют подшипники и шкивы на валу, с противоположной стороны устанавливают шестерни. На заранее подготовленную раму устанавливаем корпус с режущим механизмом и двигатель. Передача крутящего момента от привода будет производиться при помощи ремней через шкивы на валах двигателя и ножей.

Корпус приемника делают из листового металла, вырезанного в форме 4 трапеций. При помощи сварочного аппарата их скрепляют между собой в виде усеченной пирамиды. Короб соединяют с корпусом режущего механизма при помощи болтового соединения.

Садовый измельчитель из стиральной машины

Для сборки измельчителя веток своими руками необходимо провести следующие манипуляции:

Из стиральной машины старого типа удаляется активатор.
Заранее изготовленный нож устанавливают непосредственно на вал двигателя.
Размер рабочего инструмента делают немного меньше диаметра барабана.
В нижней части корпуса прорезается отверстие из которого будет высыпаться щепа.
К отверстию присоединяется корпус.

Самодельный измельчитель из болгарки

Изготовление веткоизмельчителя своими руками из болгарки разделяют на несколько этапов:

Берем бутыль 20 л, отрезаем нижнюю часть, а в верхней увеличиваем отверстие. Это будет приемник.
С боку пропускаем ось устройства.
Сверху на вал устанавливаем режущий элемент и надежно закрепляем всю конструкцию.

Дробилка из триммера

Для измельчителя веток изготовленного своими руками из садового триммера необходимо подготовить следующие необходимые элементы:

емкость из пластика или металла объемом до 50 л
несколько труб из металла диаметром до 20 мм
стальную сеть площадью около 1 кв.м с мелкой ячейкой
обрезок деревянной доски, либо фанеры
необходимо приобрести металлические хомуты для креплений
деревянные бруски и саморезы для их стяжки
непосредственно сам триммер любой конструкции

В качестве вспомогательного инструмента рекомендуется подготовить:

шуруповерт
наковальня
дрель
электролобзик
слесарный молоток

Для того, чтобы изготовить измельчитель необходимо следовать пошаговой инструкции:

Первоначально подготавливают емкость веткоруба. Для этого на дне просверливают и вырезают отверстия в виде трапеций. Края обрабатываются.
На дне закрепляется сетка при помощи брусков. Тем самым делается мембрана.
Емкость располагают на небольшой высоте при помощи конструкции из труб.
Двигатель триммера крепят на доске.
Штангу устройства немного укорачивают и устанавливают также на основании с приводом.
На торце штанги ставят режущий инструмент.
Перед производством непосредственной работы необходимо провести испытания. Для измельчения веток различной толщины можно применять разные насадки.

Мастерим садовую дробилку в домашних условиях своими руками

Для изготовления утилизатора древесных отходов потребуется умение обращаться со сварочным аппаратом плюс небольшой опыт слесарных работ. Создание садового читтера проходит в несколько этапов. На первом проектируют конструкцию исходя из собственных требований и наличия материалов. На других приступают к изготовлению отдельных деталей, осуществляют сборку, настройку и испытание агрегата.

Необходимые материалы и инструменты

Для постройки измельчителя древесных отходов понадобятся:

Стальной лист двух видов — 2 мм и 10 мм железный прокат. Толстый металл пойдёт на корпус агрегата, а тонкое железо понадобится для сборки подающего короба и защитного кожуха приводного механизма.
Металлические уголки с полкой не менее 50 мм — для сварки станины (рама, на которой крепится сам механизм дробилки, приёмный бункер и электромотор);
Цепная, ремённая или зубчатая передача. Для первых двух понадобится пара шкивов (звёздочек) и клиновидный ремень (цепь), тогда как для последней надо будет запастись двумя шестернями подходящего диаметра. Все эти комплектующие можно взять от газораспределительных механизмов автомобильных двигателей либо приводов старых комбайнов или другой сельхозтехники.
Ножевой блок. В качестве режущих элементов можно использовать ножи, изготовленные из автомобильных рессор, дисковые пилы или фрезы.
Рабочий вал. Скорее всего, эту деталь придётся заказать у токаря, предоставив ему чертёж. При проектировании не забудьте предусмотреть способ крепления ножевого блока и деталей привода. Лучше всего, если токарь сделает на валу продольный паз под шпонку.
Подшипники и корпуса. Можно использовать как бывшие в употреблении, снятые с отслуживших механизмов, так и покупные.
Колёса — лучше всего запастись парой прочных металлических колёс, наподобие тех, что используются в строительных тачках или старых тележках для перевозки грузов в магазинах или на вокзалах.
Электродвигатель, магнитный пускатель и проводка.
Болты и гайки — для крепления элементов конструкции.

Детали привода можно взять от автомобильной или сельскохозяйственной техники

Инструмент понадобится самый обычный, который всегда найдётся у любого мастерового хозяина:

сварочный аппарат;
электродрель с набором свёрл по металлу;
угловая шлифмашина (в просторечье «болгарка»);
точильный станок (наждак);
набор гаечных ключей;
молоток;
металлическая линейка, рулетка;
маркер по металлу (чертилка).

Кроме того, готовое изделие для защиты от атмосферных воздействий, а также в целях улучшения эстетики необходимо покрасить, поэтому понадобится преобразователь ржавчины, грунтовка и любая эмаль для наружных работ.

Подготовительные работы, чертежи

Как уже ранее говорилось, конструкция садового измельчителя включает станину, электродвигатель, корпус, рабочий вал (один или несколько) с установленными ножами и приёмный бункер. Конечный же вид готового изделия напрямую зависит от выбранной схемы и особенностей её реализации.

Важнейшим параметром, который учитывают при проектировании и изготовлении чертежей, является расположение рабочего вала и тип используемых ножей.

Чертёж садового шредера с использованием двух валов, выглядит так: в качестве корпуса взята пара стальных пластин толщиной не менее 10 мм, в которых профрезерованы отверстия под шарикоподшипники. Ножи закреплены со смещением относительно каждой оси механизма. Синхронность вращения валов обеспечивают закреплённые на них шестерни, на которые передаётся крутящий момент от электродвигателя. В конструкции может использоваться как цепной, так и ремённой. Расчёт межосевого зазора ведут исходя из размеров ножей, которые, в свою очередь, определяют максимальную толщину перерабатываемой древесины.

Садовый измельчитель – это механизм, предназначенный для переработки растительных отходов, образующихся при скашивании травяного покрова, санитарной либо ежегодной обрезке деревьев, винограда и различных кустарников. Полученные в итоге мелкие куски травы или веток можно использовать как корм скоту либо удобрения. Применение данного агрегата позволяет садовникам, владельцам дачных участков и любителям красивых газонов быстрее и с меньшим расходом труда избавляться от органического мусора. Устроен прибор относительно несложно, по этой причине его можно собрать своими руками без особых финансовых затрат из старых деталей и подручных материалов. Это позволяет сэкономить на покупке готового заводского устройства.

Садовый измельчитель своими руками: основные элементы конструкции

Садовый измельчитель, он же шредер или чиппер, существенно облегчает процесс ухода за дачным участком. С его помощью можно легко очистить территорию от веток и травы. Переработанное сырье можно заложить в компостную яму для получения натурального удобрения. Полученную мелкую древесину целесообразно использовать в качестве дров для отопления домика. Измельченная щепа от фруктовых деревьев идеально подходит для копчения мяса.

Шредер для травы и веток поможет справиться с растительным мусором на участке

Конструкция садового шредера достаточно проста. Она состоит из таких основных деталей:

бункера;
привода;
измельчительного механизма;
металлической рамы с защитным кожухом.

Некоторые модели могут быть оборудованы дополнительными элементами:

бункером для измельченного органического мусора;
проталкивателем;
ситом для регулирования фракции щепы.

Принцип работы любого измельчителя такой же, как у мясорубки и заключается в следующем. При включении шредера в работу начинает запускаться двигатель, который приводит в действие рабочий вал, оснащенный режущим механизмом. В это время садовый мусор попадает в приемную воронку и с помощью режущего устройства измельчается до состояния мелкой щепы.

Щепа из измельченных веток может использоваться в качестве компоста для растений

Измельчительный механизм

Перед тем как приступить к созданию самодельного шредера, необходимо четко определиться с видом отходов, которые он будет перерабатывать. Это напрямую зависит от его конструктивных особенностей и рабочих характеристик. Садовые измельчители классифицируются по трем основным параметрам: типу и мощности двигателя и виду измельчительного механизма.

Существуют следующие варианты измельчительного механизма:

фрезерный, для переработки твердой древесины;
ножевой универсальный;
валковый, для перемалывания тонких веток деревьев и кустарников;
с вращающимися турбинами для измельчения толстых веток;
молотковый, для утилизации тонких веток;
триммерный, основанный на использовании лески, для мягкого мусора.

При самостоятельной сборке измельчителя отдается предпочтение ножевой системе или наборной из дисковых пил. Можно выполнить двухвалковую конструкцию, при которой два-три ножа устанавливаются на массивном диске и вращаются друг другу навстречу.

Различные типы измельчительного механизма: 1 — молотковый, 2 — фрезерный, 3 — ножевой фрезерно-турбинный, 4 — ножевой дисковый

Тип и мощность двигателя

Шредер может быть оснащен электрическим или бензиновым двигателем. У каждого из них есть свои важные достоинства и некоторые недостатки. Измельчитель садовый, работающий на бензине, более мобильный. Его работа не зависит от источника электропитания. Он способен перерабатывать более толстые крупные ветки. Однако такие чипперы более громоздкие и тяжелые. К тому же они выделяют в атмосферу вредные вещества в процессе своей деятельности.

Измельчители с электродвигателем более легкие и удобные в эксплуатации. Однако они уступают по показателю мощности и зависят от энергоресурса.

Возможность перерабатывать определенный вид садового мусора зависит от мощности двигателя. Для маленьких объемов отходов, где диаметр веток не превышает 20 мм, достаточно двигателя мощностью 1,5 кВт. Если необходимо перемалывать ветки толщиной 20-40 мм, то тогда целесообразно использовать двигатель мощностью не менее 3,5-4 кВт. Справиться с крупной древесиной 100-150 мм в диаметре смогут измельчители, оснащенные двигателем мощностью 6 кВт.

Шредер с высокой производительностью способен перемалывать ветки диаметром до 100 мм

Следующей особенностью конструкции шредеров является тип привода. Эту функцию может выполнять цепь, ремень или сам вал двигателя, на котором осуществляется фиксация ножевого механизма.

Как сделать измельчитель веток своими руками: поэтапная инструкция

Порядок действия простой, сделать необходимо следующее:

подобрать чертеж;
приобрести или найти в саду, гараже, доме необходимые инструменты и материалы;
изготовить ножи;
соорудить кожух и куб для подачи веток или травы;
установить все устройства на станину.

Ищем чертеж или составляем его самостоятельно

Рекомендуется использовать готовые чертежи, но, при этом, корректировать их с учетом размеров имеющихся деталей. В первую очередь это касается двигателя, поскольку от его габаритов будут зависеть размеры станины и схема размещения всех агрегатов.

Простейшая схема веткодробилки

Примером чертежа того, как сделать садовый измельчитель своими руками на базе электродвигателя может быть несколько вариантов схем:

В интернете полно чертежей роторного устройства для утилизации веток. В качестве режущего механизма при этом, как правило, используются фрезы. Следует иметь в виду, что такой агрегат потребует достаточно мощного мотора, а фрезы будут расходным материалом, что удорожает его эксплуатацию. С другой стороны, такой измельчитель позволит утилизировать крупные ветки.
Самым технически сложным с точки зрения изготовления является двухвалковый шредер. Однако он будет и самым мощным. С его помощью можно утилизировать ветки до 8 см. толщиной. Изготовить такое устройство самостоятельно сложно, поэтому рекомендуется привлекать специалистов.

Подробный чертеж для сооружения устройства

Готовим инструменты и материалы

Изготовление самодельного измельчителя требует времени, материалов и инструментов. Некоторые комплектующие могут “ударить по карману” в случае, если их нет в наличии, и они будут покупными. Экономический смысл в самостоятельной сборке устройства будет при условии, если оно будет дешевле в несколько раз по сравнению с ценой в магазине.

Некоторые комплектующие для измельчителя

В первую очередь необходимо озаботиться двигателем. В зависимости от толщины перерабатываемых веток подбирается мощность мотора. Двигатель мощностью до 1,5 кВт позволяют утилизировать траву и ветки толщиной до 2 см. Но самые популярные устройства комплектуются мотором мощность в 3-4 кВт. Они перерабатывают ветки диаметром до 5 см.

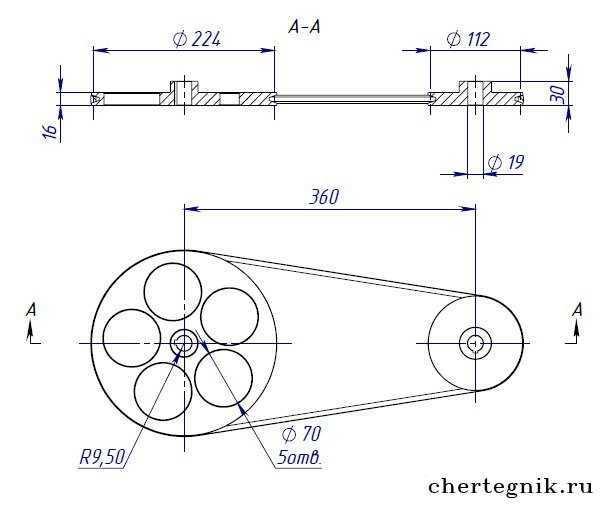

Для передачи усилия с двигателя на вал с режущим механизмом потребуются, как минимум, 2 шкива и подшипника. Также может возникнуть потребность и в шестеренках. Оптимальная скорость вращения режущего механизма – 1500 оборотов в минуту. Она обеспечит необходимую производительность и длительный период эксплуатации двигателя.

Также потребуются ножи, о чем уже говорилось выше ножи. Можно использовать дисковые пилы или фрезы. А еще допустимо изготовить режущие элементы самостоятельно, например, из фуганка. Во втором случае производительность и качество работы агрегата оставит желать лучшего.

Для станины необходимы трубы, а для сварки кожуха и бункера для подачи веток — листы металла.

Изготовление станины

Двигатель, бункер и режущий механизм крепятся на станину. Это — сварная конструкция из труб или металлических уголков. Ее размеры определяются на основании чертежа. Для изготовления потребуется болгарка и сварочный аппарат. При работе со сваркой необходимо соблюдать правила техники безопасности и надевать защитные очки.

Станина — основа будущего агрегата

Изготовление режущего механизма

Режущий механизм представляет собой вал, на который монтируются ножи. В их качестве можно использовать диск от болгарки, фрезы, дисковые пилы. Можно изготовить ножи из автомобильной рессоры. Для этого придется их заточить.

Несколько вариантов режущих элементов

Сборка агрегата

Порядок действий:

Сбор режущего механизма. Ножи помещаются на вал, между ними прокладываются шайбы для того, чтобы исключить трение режущих элементов друг о друга. С обоих сторон вала ножи закрепляются гайками.
Монтаж режущего механизма на станину. Для этого в станине проделываются отверстия, а сам механизм крепится на нее с помощью гаек и болтов. Предварительно следует напрессовать подшипники на вал.
Установка электродвигателя и ременной или цепной передачи.
Монтаж защитного кожуха, бункера и рукава для выброса щепы.
Установка кнопки пуск/стоп.

Шредеры дробилки для измельчения древесины с небольшим количеством металлических примесей

К преимуществам таких дробилок относится их неприхотливость, редкая замена измельчающих частей и возможность перерабатывать отходы с небольшими металлическими включениями (к примеру с гвоздями). Это удобно при наличии собственной котельной на территории производства, когда все отходы можно измельчать на сжигание.

К недостаткам таких дробилок можно отнести плохое качество получаемой щепы. Каждый специалист знает, что самая лучшая щепа это резанная, в данном случае при переработке сырой древесины мы получаем рваную щепу, а при измельчении сухих отходов получают ломанную щепу.

Шредеры как и дисковые дробилки бывают:

Мобильные. Используются для измельчения древесины на лесосеках.

Удачи и до новых встреч!

Изготовление измельчителя своими руками

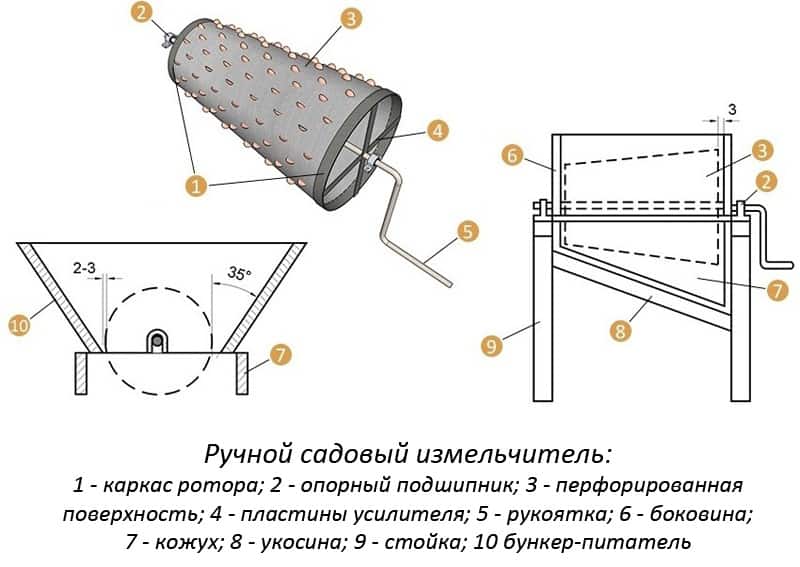

Ручной шредер

Проще изготовить устройство с ручным приводом.

Нужно подобрать подходящий цилиндр или конус.
На поверхности просверлить отверстия Ø 6…10 мм.
Отогнуть одну из сторон, создав режущую кромку.
С помощью вспомогательных пластин изготовить усиление.
Поставить подшипник спереди и сзади.
Изготовить ручку, оснастить ее рукояткой, вращающейся относительно вала (удобнее крутить).
Поместить в корпус, согласно прилагаемому чертежу.
Поставить на ножки, обеспечивая удобное размещение по высоте.

Остается подавать растительные остатки в приемный бункер. Вращая рукоятку, добиваются дробления растительной массы.

Конечно, на подобной установке измельчать ветки будет сложно. Здесь будут перерабатывать плоды, ягоды, зеленая масса. Простейший аппарат поможет утилизировать растительные отходы.

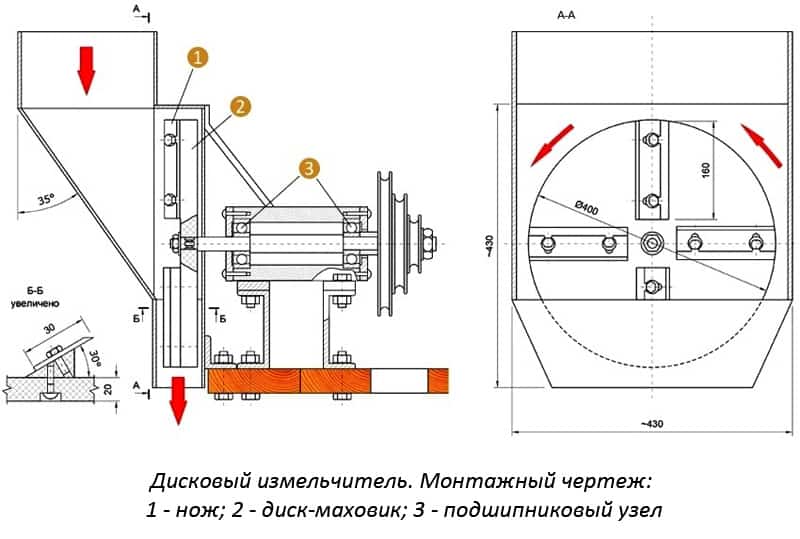

Измельчитель дискового типа своими руками

Пользуясь предлагаемым чертежом, изготавливается садовый измельчитель. Рабочий орган в данной конструкции массивный диск.

Из толстого листа толщиной 6…8 мм вырезается диск. Для вырезания используется углошлифовальная машинка (УШМ) и отрезные диски.
Дополнительно вырезаются кольца того же наружного диаметра. Они необходимы для увеличения массы диска. Большая масса гарантирует высокое значение инерции. В работе установки легче будет преодолевать сопротивление резанию.
В диске прорезаются отверстия для выхода отрубленных частей древесины и растительной массы.
В качестве режущих ножей можно использовать полосу от рессоры автомобиля. Здесь используется пружинная сталь 65Г, которая выдерживает ударную нагрузку (толщина 5…8 мм). Можно применить полотна от механического распиловочного станка толщиной 4 мм (сталь 45Х или У8).
Выполняется заточка кромок. Для удобства использования затачивают пластины с двух сторон.
В ножах сверлят отверстия. Они нужны для фиксации ножей на диске.
Из круга Ø 25-35 мм (сталь 35, сталь 40 или подобных конструкционных материалов) вытачивается вал. Один конец выставляется по центру, к нему приваривают диск. На другом конце прорезают шпоночный паз для монтажа шкивов клиноременной передачи.
Подбираются подшипники для установки на вал. При необходимости протачивают поверхность под внутренний диаметр.
Из листовой стали сваривается корпус. Предварительно вырезаются детали, а потом они фиксируются на специальном стапеле. Выполняется прихватка, а затем производится полное проваривание швов.
Из трубы подходящего диаметра изготавливается подшипниковый узел. Он нужен для передачи вращения от шкивов клиноременной передачи на вал устройства.
Из уголка или швеллера вырезают опоры. Подшипниковый узел устанавливают на эти опоры.
Изделие окрашивается алкидной эмалью.
Монтируют шредер на подходящем столе.
Для привода измельчителя используется вал отбора мощности мотоблока.
Измельчитель на мотоблоке готов к эксплуатации.

После запуска двигателя мотоблока подают растительные остатки на дробление. За час работы подобная установка в состоянии измельчить около 100…120 кг сырья.

Основные узлы садового измельчителя

Чтобы самостоятельно собрать измельчитель травы и веток (шредер) в домашних условиях, требуется предварительно разобраться с устройством механизма, а также принципом его работы. Это поможет правильно собрать оборудование и, при необходимости, вносить в его конструкцию изменения.

Самодельный агрегат, предназначенный для измельчения скошенной травы и спиленных веток толщиной до нескольких сантиметров, имеет следующие основные конструктивные узлы:

двигатель;
ножи, установленные на рабочем валу;
раму (обычно металлическую);
защитный кожух;
короб, предназначенный для приема срезанной растительности;
пусковую систему.

Саму технику можно сделать в стационарном либо передвижном виде. Для создания последнего варианта дополнительно потребуются колеса, а также ручка. Чтобы сделать раму, используют металлические уголки либо готовые каркасы от верстаков. Короба под переработанную растительность изготавливают из пластиковых ведер, жести, мешков. Защитный кожух вокруг ножей должен быть достаточно толстым и прочным, чтобы быстро не износиться от воздействия перемалываемой растительности.

Работа измельчителя заключается в том, что вращение от вала двигателя передается напрямую ножам либо через цепную/ременную передачу. Изрубленная лезвиями растительность поступает в короб. При этом конечный продукт сразу готов к использованию.

По принципу действия одни самодельные шредеры сопоставимы с мясорубкой (втягивают, а затем перемалывают органику), а другие с кофемолкой.

Изготовление своими руками

Купить дробилку для дерева можно в любом строительном магазине. Промышленность предлагает устройства любой мощности, на любой вкус. Конечно, при наличии навыков работы с металлом можно изготовить полноценную дробилку древесных отходов своими руками. Она вряд ли дотянет до промышленных объемов, но с работой на даче точно справится.

Выбор схемы устройства

Существуют различные виды дробилок для дерева, каждая из них имеет свои плюсы и минусы. В принципе, при наличии должного опыта, инструмента и материала в домашних условиях можно изготовить любую из них

Тут важно трезво оценивать свои силы и исходить из объема работ, которые будут выполняться дробилкой. Лучшим же вариантом для дома можно считать дисковую дробилку для дерева

С одной стороны, она проста в изготовлении, с другой – имеет достаточную производительность.

Рабочая часть самодельной дробилки – диск с укрепленными на нем ножами. Посредством ременной передачи на него передается вращение. Диск вращается, ножи вгрызаются в дерево, откалывая от него щепу. Измельченная древесина выбрасывается наружу, складируется возле дробилки или засыпается в мешки.

Подготовка инструментов и материалов

Прежде чем браться за изготовление устройства, следует подготовить инструмент. Для работы потребуется:

сварочный аппарат;
болгарка;
сверлильный станок или электродрель, можно обойтись мини-станком, дрелью, установленной на раму, обеспечивающей точный угол сверления;
набор инструментов (ключи, отвертки);
кисточка и краска.

Для изготовления рабочей части дробилки потребуется стальной диск диаметром около 30 см. Толщина металла должна быть не менее 16 мм. Данный диск, помимо фиксации ножей, выполняет функции маховика, следовательно, чем больше его масса, тем с большими ветками справится агрегат.

Режущий инструмент – ножи. Их можно приобрести, подобрав по размеру, или изготовить самостоятельно из пластины твердых сортов стали толщиной около 7 мм. Крепятся ножи на болтах.

Мощность электродвигателя для данного устройства должна быть порядка 3000 Вт. Такой мощности достаточно, чтобы справиться с объемом отходов, образующихся на стандартном садовом участке. Вал изготавливают из стального прутка, по его диаметру подбирают подшипники. На него же устанавливают приводной шкив.

Помимо всего прочего, понадобится листовая сталь для изготовления кожуха, угольник для лопастей выбрасывателя и кронштейнов крепления.

Сборка

Начать работу лучше с создания чертежа. Вовсе не обязательно изготавливать полноценную проектную документацию, достаточно эскиза с указанием основных размеров дробилки для дерева.

Непосредственно работу начинают с диска. В его центре сверлится отверстие. Диаметр отверстия должен соответствовать диаметру вала. Для фиксации диска делается пропил под шпонку, вместо шпоночного соединения можно использовать подходящий фланец под болты.

С помощью болгарки в диске делают проточки под ножи. Оптимальное их количество – 4. По краям проточек сверлят отверстия диаметром 8-10 мм, с их помощью на болтах крепят ножи и лопасти выбрасывателя. В качестве лопастей удобно использовать угольник, полка которого подкладывается под нож.

Из листовой стали толщиной около 5 мм делают корпус. Он состоит из двух одинаковых боковин, между которыми проложен борт из стальной ленты. Одна его часть приваривается к боковине, для крепления ко второй используются болты.

К боковине, которая расположена со стороны ножей, приваривают раструб для подачи дерева. В другой боковине делается вырез, предназначенный для сброса щепы.

Внутрь корпуса помещается диск. В боковинах сверлят отверстия для выхода вала. Подшипники устанавливаются на площадки из угольников. Они крепятся с помощью болтов и полос из листовой стали. На вал насаживается шкив.

Остается сделать кронштейны для крепления двигателя и покрасить всю конструкцию для придания ей привлекательного вида.

Если еще немного потрудиться, то можно изготовить мобильную платформу для дробилки, тележку, с помощью которой агрегат легко перемещать по участку. Это простое решение позволит грамотно организовать рабочий процесс, измельчать древесину в любой части участка, а при необходимости прийти на помощь соседям.
