Гриндер своими руками: чертежи с размерами составляющих и алгоритм сборки

Принципиальная схема конструкции гриндера и принцип его работы

Прежде, чем приступать к подбору материала и комплектующих, важно понять принцип работы устройства. Важно! Некоторые детали гриндера придется приобрести в готовом виде

Возможно, обратиться к услугам токаря

Важно! Некоторые детали гриндера придется приобрести в готовом виде. Возможно, обратиться к услугам токаря

В конструкции гриндера с механической стороны ничего сложного нет

Важно определить мощность агрегата и найти комплектующие. По сути, главным элементом конструкции выступает мотор и привод, подающий вращающий момент на ролики, вращающие ленту

Все элементы можно сделать как из металла, так и из фанеры, или даже пластика. На фото изображён чертёж гриндера с размерами.

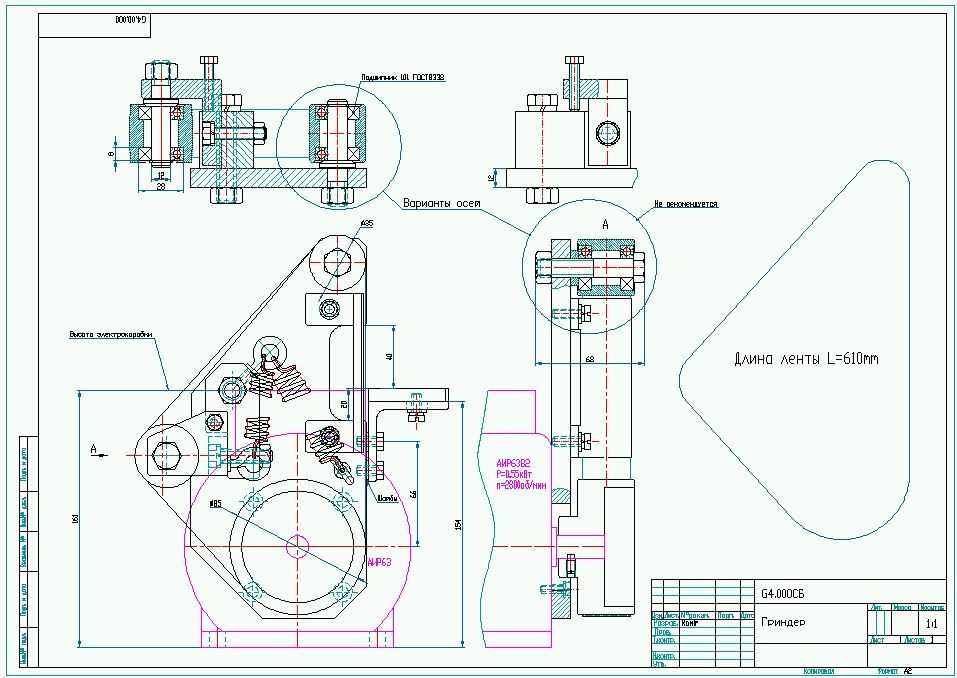

Устройство гриндера в чертеже

Разберём принцип работы гриндера. С помощью мотора в действие приводится группа роликов, один из которых главный, или ведущий, другие – второстепенные. После включения прибора, начинается двигаться шлифовальная лента. С помощью регуляторов можно сместить положение роликов, что позволяет регулировать глубину натяжения и шлифовки и также его угол.

Итак, основными элементами гриндера являются:

1. Основание.
2. Электродвигатель.
3. Прямой ролик со шкивом.
4. Натяжные ролики.
5. Абразивная лента.
6. Стойка.

Кроме того, в конструкцию входят поворотный прижимной механизм.

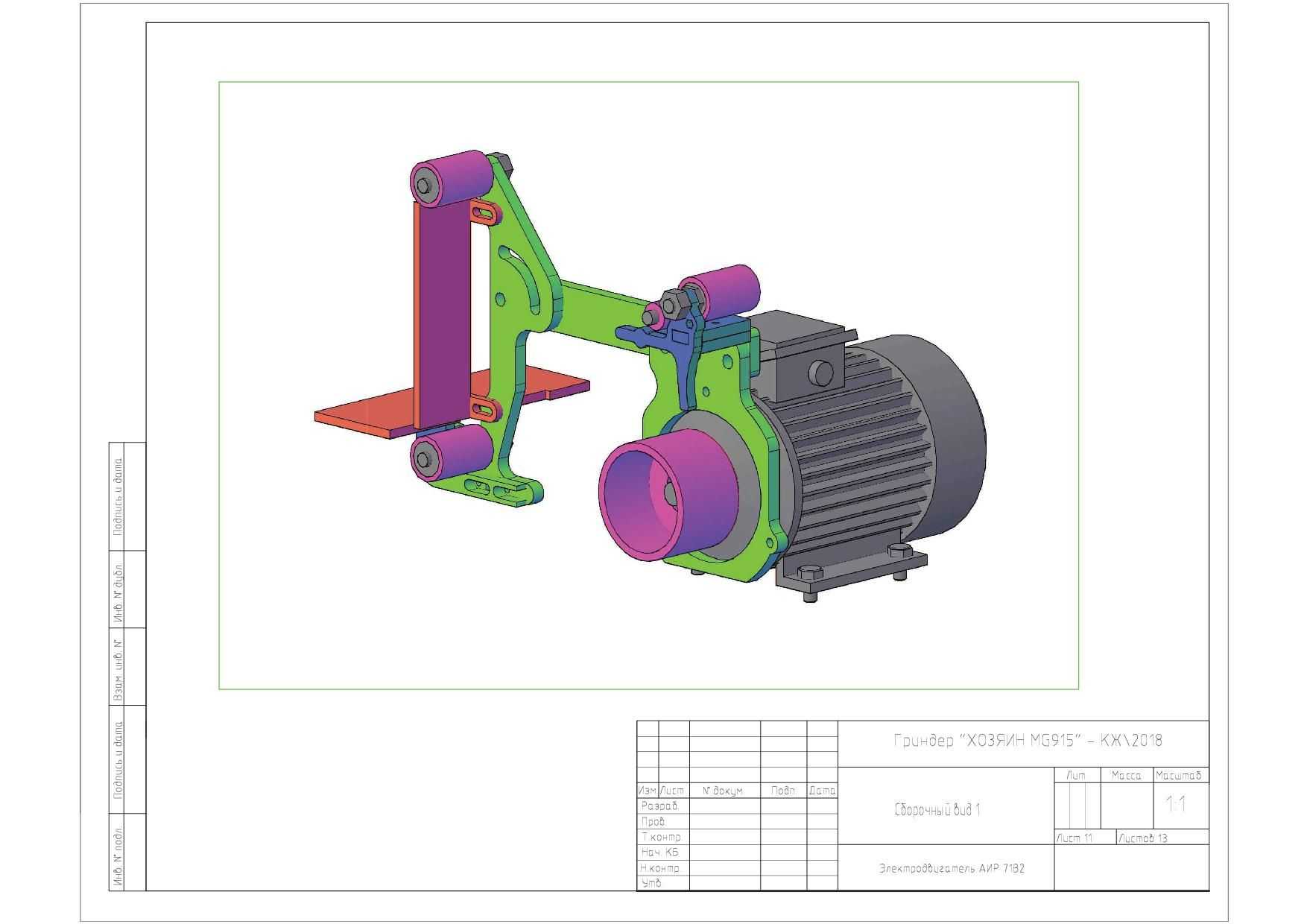

Основные узлы гриндера

Агрегат, как мы уже говорили может быть, как ручным, так и стационарным. В конструкцию стационарного прибора входят такие элементы, как поворотный столик, с зажимами, который обычно устанавливается на верстак или стационарную раму. Столик может менять угол наклона, поворачиваться вдоль своей оси, а в некоторых моделях – перпендикулярно. Мотор приводится в движение либо ножным приводом, либо приводным мотором, который крепится непосредственно к инструменту на каркас. В качестве «сердца» гриндера могут выступит отслужившие своё старая дрель, болгарка, двигатель от стиральной машины. Главное – обеспечить необходимые обороты, которые позволят обрабатывать именно те поверхности, которые вам необходимы.

Интересный факт! Мощность станка зависит от конструкции ленточного механизма и объема заготовок, которые вы планируете обрабатывать. Чем длиннее шлифовальная лента, тем сильнее мотор нужно устанавливать.

Понятно, что с течением времени сила натяжения ленты может ослабевать, для этого предусмотрены варианты регулировки системы натяжения. Это может быть пружинный фиксатор, а в некоторых случаях регулировать высоту и угол расположения роликов относительно друг друга поможет обычный болт.

Важно! Ролики в гриндере необходимо устанавливать строго вертикально относительно друг друга. Любое изменение положения роликов может привести к разрыву ленты

При продумывании конструкции заранее определите, каким образом будет происходить очищение рабочей зоны от пыли и защита глаз. Обычно используют откидное стекло из акрила, либо стационарный пылесос. Вы можете подглядеть конструкцию этой части оборудования у промышленных гриндеров.

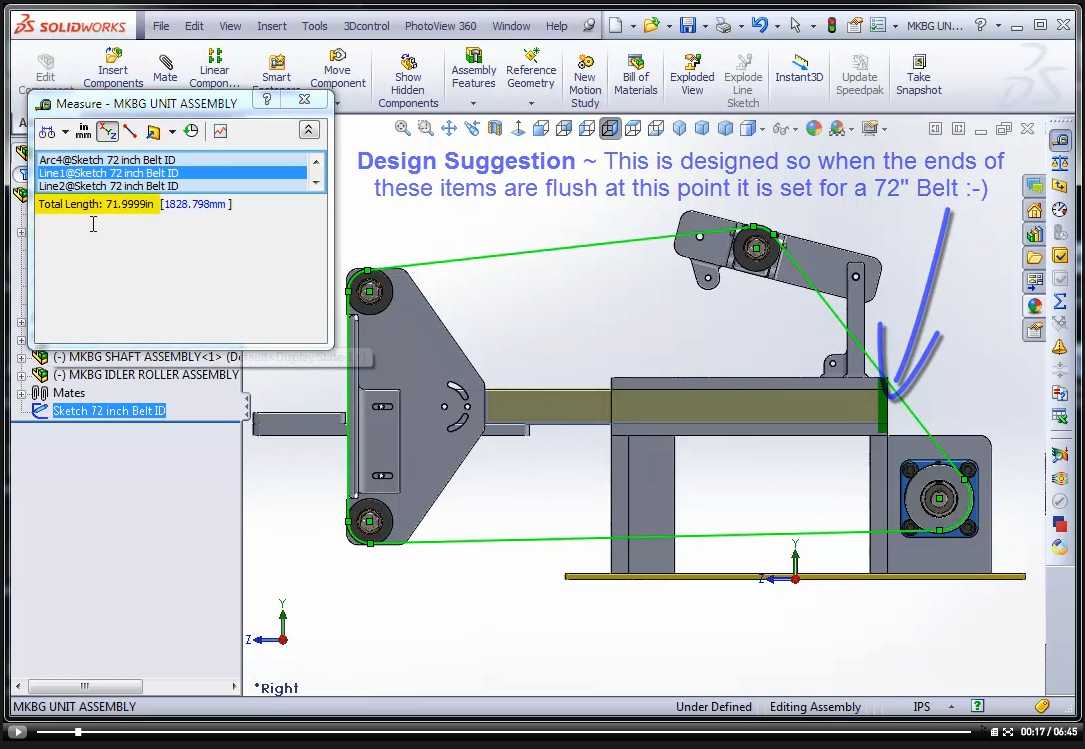

Совет! Прежде чем определиться с размерами ленты и шириной роликов, прикиньте для себя, какие поверхности вы планируете обрабатывать, их габариты и объёмы работ.

Пример правильного расположения роликов на гриндере

Как мы уже замечали выше, вопрос выбора ленты для гриндера, один из важнейших. От этого будет зависеть скорость и качество обработки поверхностей. Общеизвестно, что шлифовальные ленты для гриндера различаются по своей длине, ширине и степени жёсткости (зернистости). Чаще всего в станках подобного типа используются следующие размеры лент: 610, 915, 1230, 1600, 1830 мм по длине, по ширине всего два варианта −50 и 100 мм, однако, опытные мастера могут вырезать ленту любой ширины.

Важные правила выбора ленты для гриндера:

• нижнее полотно обязательно должно быть эластично по своей структуре. Тканевая основа лучше выдерживает поверхностное натяжение.
• должна выдерживать предельные угловые скорости − не менее 1500 об/мин;
• абразивное покрытие должно быть качественным. Подбирается под материал;
• натяжение на разрыв должно составлять – не менее 15%;
• лента должна быть устойчива к возможному нагреву, что часто возникает при длительной работе.

Подробнее об устройстве гриндера можно посмотреть в этом видео:

https://youtube.com/watch?v=ZfG9tMTdH28

Устройство станка

Несущая конструкция ленточного станка состоит из вертикальной стойки и опоры. Первая — это металлическая полоса, нижняя часть которой согнута под углом 90º, а вторая — прямоугольный лист толстого металла. Согнутая часть стойки выступает в роли ее опорной площадки, с помощью которой она крепится на переднем краю опоры. На плоскости опоры смонтирован привод, в роли которого выступает угловая шлифмашина (болгарка), подключенная с электросети через регулятор оборотов.

На шпинделе болгарки на резьбе крепится ведущий шкив в виде металлического валика, который задает движение шлифовальной ленты. Ведомый валик устанавливается на верхней части стойки. Позади нее расположено Т-образное коромысло, которое нижним концом зафиксировано на опоре и соединено поперечиной со стойкой. На ближнем конце коромысла находится натяжной ролик, а к дальнему прикреплена пружина, обеспечивающая натяг ленты.

Вращающиеся элементы

Самый важный и сложный компонент любого ленточного шлифовального станка — это система валиков, по которым с большой скоростью движется лента. Размер ведущего шкива задает линейную скорость движения, поэтому его диаметр необходимо определять расчетным путем.

Линейная скорость ленты вычисляется по формуле: V = (π × D × N) / 1000 × 60, где V — скорость (м/сек), D — диаметр ведущего шкива (мм), N — количество оборотов привода (об/мин). Соответственно диаметр определяется по формуле: D = V × 1000 × 60 / π × N (мм).

Рекомендуемые скорости обработки материалов разнятся:

• древесина — примерно 25 м/сек;
• сталь — 25-30 м/сек;
• пластики (в зависимости от типа) — 10÷30 м/сек;
• титан — 15 м/сек.

Поскольку основные материалы, обрабатываемые в домашней мастерской — это сталь, древесина и пластик, расчет будет опираться на предельную величину 26 м/сек. Максимальная скорость вращения шпинделя нашей болгарки составляет 11 000 об/мин, поэтому расчетное значение диаметра будет равно 45 мм.

Все три вращающихся элемента имеют одинаковый диаметр 45 мм, но разную конструкцию:

• Ведущий шкив. Цилиндрической формы с бортиками по краям для предотвращения схода ленты. Внутри выточен стакан на глубину, достаточную для его крепления к резьбовому концу шпинделя длинной гайкой М14. Общая ширина рабочей поверхности — 60 мм, бортика — 1 мм.
• Ведомый валик. Наружная поверхность такая же, как у ведущего шкива. Вращается на двух подшипниках, заглубленных заподлицо с обеих сторон. В качестве вала используется болт диаметром 8 мм с короткой концевой резьбой, выступающей за его габарит.
• Натяжной ролик. Вал и подшипники такие же, как у ведомого валика. Наружная поверхность бочкообразная, без бортиков, шириной 60 мм.

Все три изделия лучше всего проверить и собрать там, где их изготовили. Опытные мастера наверняка помогут правильно посадить подшипники и исправят возможные недочеты. Кроме того, в мастерской необходимо сделать отверстие в нижней части стойки диаметром 42 мм для установки привода.

Конструктивные элементы и комплектующие

Все остальные элементы конструкции могут быть изготовлены самостоятельно или приобретены в хозяйственных магазинах и на металлобазах. Для сборки ленточного шлифовального станка своими руками необходимы:

1. Вращающиеся элементы. Описаны выше.
2. Болгарка. Например, ручная угловая шлифмашина Hitachi g12 sr2 с 11 000 об/мин и мощностью 650 Вт. Подсоединяется к электросети через регулятор мощности.
3. Основание. Лист металла толщиной 10 мм, размером 30 х 40 см. По краям сверлятся отверстия на 10 мм для прикрепления ее к верстаку. Два отверстия для винтов впотай расположены на месте установки стойки и еще одно — по месту фиксации привода.
4. Стойка. Пластина толщиной 8 мм и шириной 8 см. Внизу согнута под прямым углом (полка 4 см) для установки на опору. Высота от сгиба до верхнего конца — 65 см. В нижней части расположено отверстие под привод, а в верхней — для крепления ведомого валика. На высоте 20 см от сгиба — отверстие для крепления соединительной планки стойки коромысла.
5. Коромысло натяжного ролика. Состоит из стойки (толщина — 8 мм, ширина — 3 см, высота — 25 см) и закрепленной на ее верхнем конце (через втулку болтом) ассимметричной перекладины. На обоих концах последней просверлено по отверстию: на длинном — для установки натяжного ролика, а на коротком — для крепления натяжной пружины.
6. Метизы и прочие материалы. Необходимые для сборки винты, болты, гайки, гроверы и втулки, а также подкладки из дерева и хомут для крепления болгарки к опоре.

В перечне не указаны материалы для рабочего стола, который монтируется перед полностью собранной шлифмашиной. Он должен изготавливаться индивидуально с привязкой к месту установки.

https://youtube.com/watch?v=hSRCHabJPi8

Гриндер из болгарки своими руками

ПОСМОТРЕТЬ Ручной ленточный гриндер на AliExpress → Стационарный гриндер из болгарки используется в тех же случаях, что и ленточно-шлифовальные машинки из дрели, т. е. когда необходимо выполнять небольшие эпизодические работы, не требующие особого качества. Но при этом болгарка имеет свои характерные особенности, в число которых входит очень высокая скорость вращения привода.

Поэтому при ее применении может потребоваться регулятор числа оборотов. Очень часто этот электроинструмент используется в составе «электронапильников»: узких и длинных ленточно-шлифовальных насадок на болгарку, которые применяют для обработки труднодоступных мест, а также небольших отверстий и проемов (см. фото ниже).

Гриндер из болгарки

Главным конструктивным отличием болгарки от других видов электроинструмента является то, что ее выходной вал повернут под углом 90º к оси электродвигателя и, соответственно, к корпусу.

По этой причине она и называется УШМ — углошлифовальная машинка. Такая особенность прекрасно подходит для продольного крепления ведущего ролика и полотна «электронапильника».

Получается вытянутый в линию и очень комфортный в работе инструмент. Такая же насадка для дрели располагается под прямым углом к корпусу, что достаточно неудобно для работы.

Гриндер, предназначенный для дрели

Данная установка представляет собой специальную насадку.

Нам понадобятся следующие инструменты и материалы:

• Лист металлический.
• Подшипники.
• Вал с шестернями.
• Абразивная лента.

Из металлического листа вырезаем две пластины размером 110×250 миллиметров. Сверлим несколько отверстий в пластинах. На шпильках нарезаем резьбу 120 миллиметров. Крепим ролики на шпильки и фиксируем с помощью болтов.

Абразивную ленту натягиваем между металлическими пластинами. Самоделку устанавливаем на раму, а дрель закрепляем с помощью хомутов.

С помощью данного гриндера можно заточить ножи или другие плоские изделия.

Конструктивные особенности

Большое значение для производительности работы имеет конструкция роликов для гриндера. Для самодельного аппарата чаще всего используется электродвигатель с номинальными оборотами 1500 в минуту. При показателе скольжения в пределах 9% реальная частота вращения будет 1380–1400 оборотов в минуту. Исходя из этого рассчитывают размеры деталей. Особого внимания заслуживает приводной ролик. Он делается массивным, чтобы за счет существенного момента инерции плавно разгонять ленту до заданного значения окружной скорости. Если сделать ведущий шкив из сплошной стали, то при пуске он с трудом будет проворачиваться. Поэтому его изготавливают полым либо из дюралюминия марки Д16 и выше. Ведомые и натяжные ролики рекомендуется вытачивать из легкого и твердого дюралюминия, тогда не понадобится делать полости.

Чертеж шкива Стандартный диаметр ведущего шкива – 150 мм. Натяжной делается размером 100 мм, и два остальных по 70 мм. Размеры могут незначительно отличаться в зависимости от габаритов станка. Ширина деталей соответствует размеру шлифовальной ленты с небольшим запасом.

От диаметра шкива будет зависеть скорость перемещения ленты. Если бег ленты медленный, то она будет рвать обрабатываемый материал. А от быстрого скольжения скоро износится. Следует учитывать простое правило: для твердых деталей и малой зернистости абразива требуется высокая скорость движения ленты. Компактный гриндер с рабочим шкивом и натяжителем

Чтобы избежать соскальзывания шлифовальной ленты при несовпадении плоскостей роликов, на образующей поверхности выполняется канавка, соответствующая по ширине и глубине сечению ленты. Однако такая конструкция имеет недостаток: под большой нагрузкой лента сползает на реборду. Проверенный и надежный вариант – применять ролики-бочонки. В некоторых случаях изделия покрывают резиновым материалом.

ПОСМОТРЕТЬ ГРИНДЕР с AliExpress →

При обработке необходимо обеспечить шероховатость образующей поверхности в пределах 1,25–2,5 Ra. Большие показатели приведут к износу ленты, а на слишком гладкой поверхности она будет проворачиваться. На валы «бочонки» устанавливаются с помощью подшипниковых опор. Узлы подшипников делают закрытыми для защиты от мусора и абразивной пыли. Подшипники потребуются самоцентрирующиеся, не ниже 6-го класса точности. Их несущая способность должна соответствовать оборотам привода и планируемым нагрузкам. Фиксация сборной конструкции на оси происходит через шплинты или через буртик и крепежный комплект. У ведущего шкива нужно сделать шпоночный паз в посадочном отверстии для установки на шпонку вала двигателя или отверстие под гужон.

Ролик-натяжитель делается подвижным. Он имеет подпорную пружину для натяжения ленты, компенсации биения на шкиве и роликах и провисания при нажатии детали. Таким образом лента прослужит дольше и не порвется.

По присоединительным размерам составляется рабочий чертеж, по которому токарь сможет изготовить детали.

Типовой чертеж ролика

ПОСМОТРЕТЬ РЕЗИНОВЫЙ РОЛИК с AliExpress от 1755 рублей →

Как сделать ролики для гриндера своими руками

Купить готовый гриндер, особенно для бытовых нужд, может позволить себе не каждый. Предлагаем изучить подробную инструкцию, как сделать гриндер самостоятельно, без дополнительных трат. Однако, придётся постараться и кое-где приложить немалые физические усилия и рвение.

Привод для гриндера – один из самых основных элементов конструкции. К выбору «сердца» машины стоит подойти основательно.

Разберём подробно все этапы работ. Мы решили сделать небольшую насадку на дрель под стандартную ленту 75×457 мм

Для работы мы также приобрели дверной доводчик.Закручиваем выточенную заранее заготовку на вал. Закрепляем ведущий ролик болтом. Сам мотор, как вы видите закреплен на жёсткой подставке. Для работы также понадобится абразивная лента, в нашем случае − 610×45 мм(ширину отрезали под наши ролики).Обрезаем лишнюю часть болта.

Иллюстрация	Описание действия
	Для работы потребуется обычный коллекторный двигатель от старой стиральной машины.
	Проверяем положение вращающего вала лазером

Такой гриндер прекрасно справится с ремонтом затупившихся свёрл, заточкой ножей, а также мелких деталей.

Гриндер для дрели

Гриндер для дрели – это специальная насадка, которую можно сделать в несколько этапов. Покажем этапы работ. К слову, вариантов – сотни и сотни. Рассмотрим некоторые фотографии, которые помогут определиться с вариантом, который подойдет для ваших целей. Такие гриндеры помогают выполнить несложные работы.

Также на основе дрели можно сделать устойчивую конструкцию на станине. Такие гриндеры могут помочь подточить ножи или любые плоские детали.

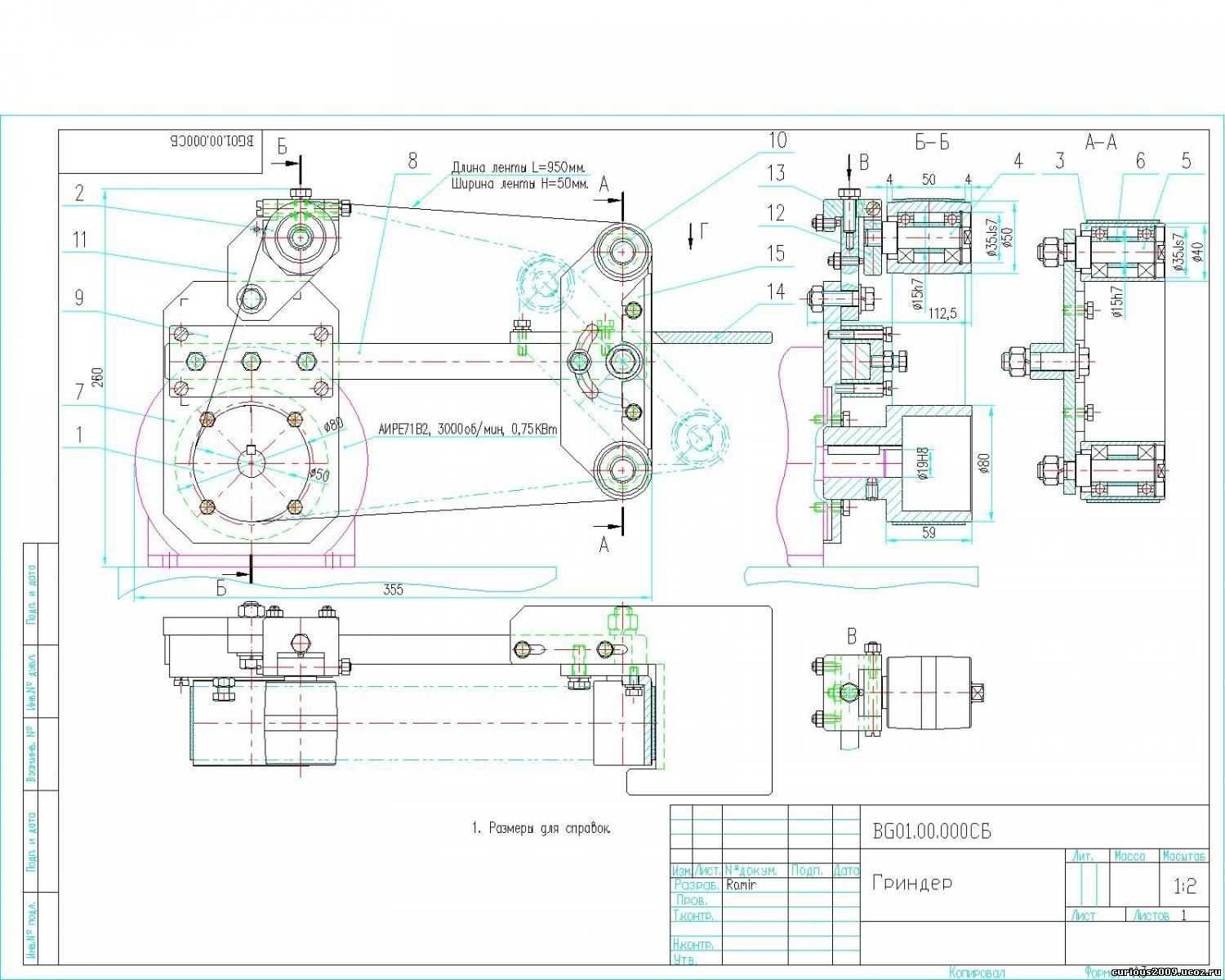

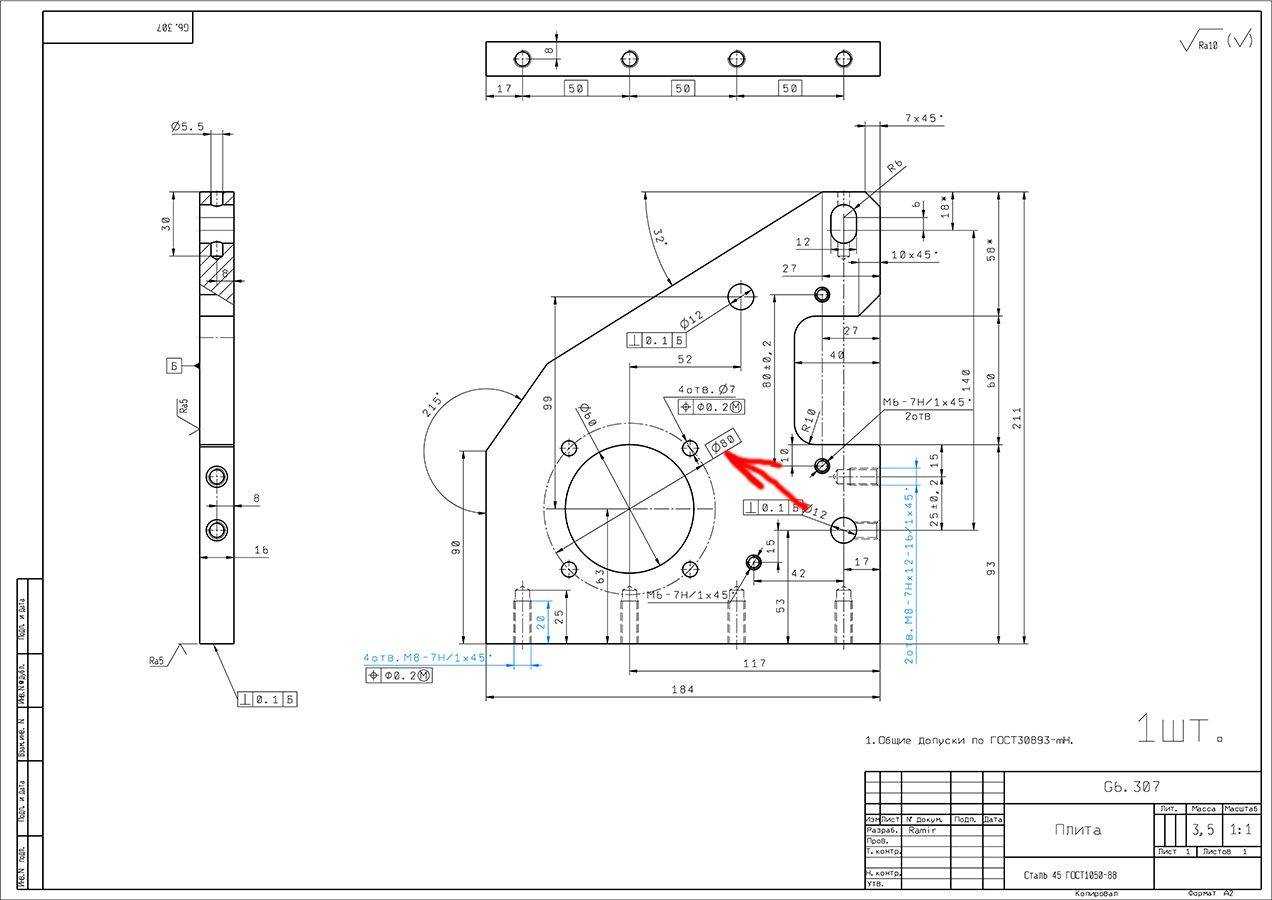

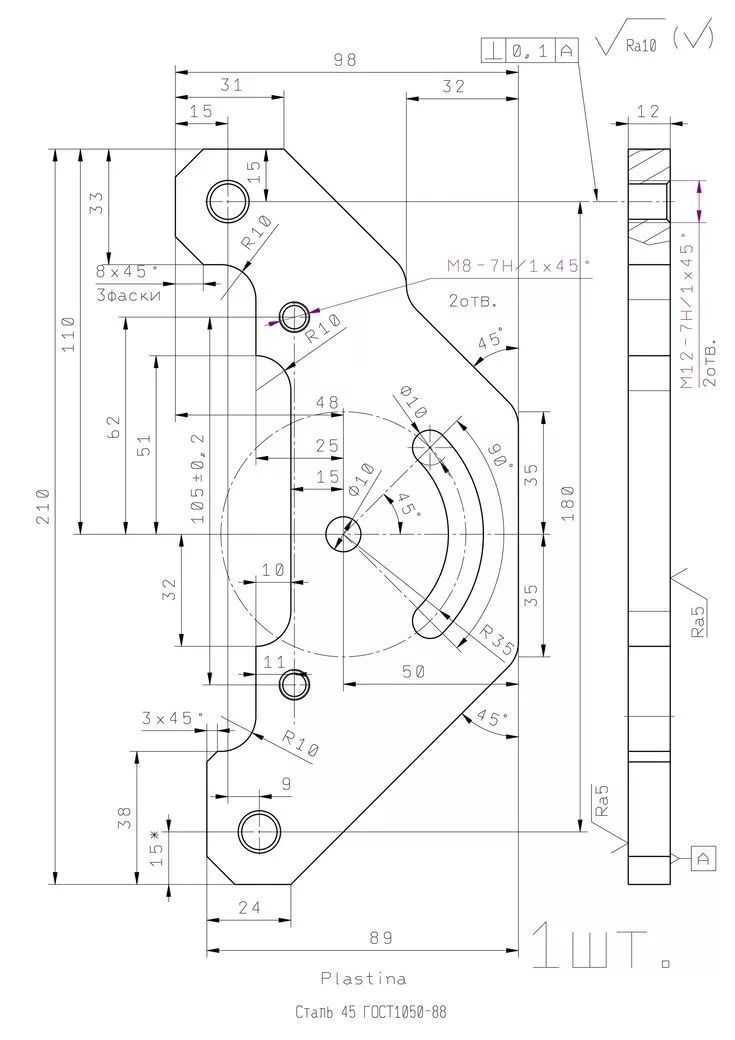

Гриндер из болгарки своими руками: чертежи

Это один из самых «ходовых» гриндеров, которые можно сделать своими руками. Обычно его используют для мелких работ, для затирки сварочных швов, заточки мелких деталей. Особенно, если зафиксировать такую конструкцию на столе, то можно справиться и с более сложными задачами. К примеру, такой гриндер можно использовать для правки режущего инструмента или заточки ножей, топоров и т.п.

Часто возникает вопрос – как сделать ленту нужной ширины и размеров, а главное, как склеивать ее элементы между собой, чтобы избежать брака и обрывов во время работы. Для тех, кто до сих пор не знает, рассказываем последовательность шагов:

1. Первый этап: разрезаем ленту по необходимой нам ширине. Сворачиваем для удобства в моток. Измеряем планируемый кусок по длине. Отрезаем.
2. Удаляем абразивный слой на расстоянии 2−3 см от краёв ленты с двух ее концов, приклеиваем заплатку из кусочка ткани, прижимаем её струбцами, ждём, когда клей застынет, и отрываем нашу «заплатку».
3. Далее берём наждачную бумагу меньшей зернистости, обычно учитывают разницу на один пункт: если у основной ленты зернистость − 3, то наждачную бумагу берём номер 2. Приклеиваем её заподлицо к абразиву.
4. Зачищаем аккуратно места стыков наждачной бумагой.

Важно! Выбирая ленту для гриндера, важно правильно рассчитать диаметр шкива по оборотам мотора и требуемой скорости движения ленты. Слишком медленно бегущая лента будет рвать обрабатываемый материал,а слишком быстрая – сама сотрётся, толком ничего не обработав

Подготовка роликов для гриндера – один из самых трудоёмких этапов работы. Чаще всего для шлифовальной машинки делают четыре ролика с разными размерами − от 70 до 150 мм. Чаще всего в работу идет металл, в первом случае используют сталь, лучше всего подойдёт титан или дюралюминий. Причём ширина роликов зависит от размера шлифованной ленты.Многие мастера используют как металлические конструкции, так и деревянные, главное обеспечить качество крепления «бочонка» к рабочей поверхности.

Чертёж ролика для гриндера с размерами

При создании чертежа для изготовления роликов запомните, что ролики должны быть бочкообразной формы, это всё обеспечит удержание ленты. Чертёж – обязательное условие работы, ведь, скорее всего, вам придётся обращаться к токарям. Если вы хотите, чтобы ваше устройство работало качественно, стоит не экономить на этом, кроме того, следует выбирать подшипники 6 класса и выше.

Шкив для гриндера своими руками

Шкив для гриндера после собственно мотора − один из самых затратных элементов шлифовального станка. Готовая деталь стоит не менее 2 000 рублей.

ЧИТАТЬ ДАЛЕЕ: Вегетативная петуния что это значит Особенности размножения черенками посадка и уход Чем отличается от обычной петунии

Варианты шкива и роликов из металла

Практическое руководство

Работа предстоит непростая, но справиться с ней сможет каждый. Нужно лишь придерживаться инструкции и соблюдать некоторые правила.

1. Процесс начинается с создания натяжных роликов из фанеры, которая характеризуется высокой устойчивостью к воздействию влаги. Толщина при этом большого значения не имеет. При помощи дрели с коронкой для обработки дерева делаем 9 фанерных блинов с диаметром 10,2 см. Они будут использоваться для ведущего ролика. Количество фанерных кругов можно менять, ориентируясь на толщину фанеры и ширину ленты.
2. Полученные кружки шлифуются, смазываются клеем (можно использовать ПВА) и склеиваются. Таким образом, получается широкий, многослойный валик. Для получения прочного соединения заготовка укладывается под пресс. Таким же образом создается ведомый валик, но коронка меняется на 6,4 см.
3. Для предупреждения расслаивания деталей после высыхания клея необходимо сделать по бокам по 2 отверстия и скрепить шурупами.
4. На токарном станке проводим балансировку роликов, убираем неровности и делаем поверхности идеально гладкими.
5. Для создания переходника для закрепления ведущего ролика используем отрезок трубы, внутренний диаметр которой должен составлять 1,4 см. Для прижатия трубки на валу мотора необходимо сделать отверстие и резьбу М С противоположной стороны трубки привариваем болт М12.
6. Отверстие на ведущем ролике требуется расширить до половины глубины для установки трубки. Остаток трубы с узкой частью отведен под резьбу от болта М12.
7. Берем ведомый ролик и с двух сторон располагаем по одному подшипнику. Их размер должен соответствовать внутреннему диаметру. Гнезда для посадки подшипников нужно сделать на токарном станке.
8. Детали обмазываем стекольным клеем, который позволит добиться хорошей гладкости.
9. Для расположения гриндера нужно сделать станину из листового металла, вырезав из него прямоугольную заготовку.
10. Для закрепления мотора потребуется пара уголков и пластина. Укладываем стальную пластину, уголок и двигатель, отмечаем будущие отверстия под крепеж. При помощи четырех гаек М6 фиксируем уголки на моторе. Монтируем силовой агрегат с уголками на металлическом листе, делаем разметку и при помощи сварки фиксируем уголки на основании будущего станка.
11. Из профилей (40х40 и 30х30 мм) делаем заготовки с длиной 30 см.

На этом этапе можно заниматься созданием регулировочного механизма для ленты. Эта работа выполняется по следующей схеме.

1. На удлиненной гайке обтачиваем грани, после чего привариваем ее к полосе из стали. В полоске делаем отверстие с резьбой М10, которая будет использоваться для болта с ведомым роликом. Из квадратной трубы 30х30 мм делаем деталь с Г-образной формой, привариваем гайки, фиксирующие стальную полосу.
2. Выбираем перпендикулярную сторону квадрата, привариваем гайку с болтом, чтобы она располагалась напротив болта с ведомым роликом. Привариваем профильную трубу 40х40 мм на основании в вертикальном положении.
3. Для плавного натягивания ленты устанавливается газовый амортизатор между профилем 40х40 мм и Г-образной деталью. Опору собираем из профиля и уголка.

Стол создается из подручных материалов в соответствии с требованиями пользователя. То же самое касается опоры для стола. Детали станка перед сборкой окрашиваются и высушиваются.

Как собрать гриндер из мотора стиральной машины: инструкция

Теперь возьмите подготовленные уголки. С помощью сварки соедините уголки, как видно на фото ниже. К нижней части параллельно приварите две небольшие металлические пластины с отверстиями для болта.

Регулировать натяжение ленты на станке поможет болт с надетой на него пружиной, установленный в торцевое отверстие конструкции из уголков. Сделайте отверстие в верхней части уголка для короткого болта. Прикрутите на это место короткую часть уголка, закрепленную болтом не до конца. Короткая часть должна двигаться, позволяя менять натяжение ленты.

Затем установите валик с подшипниковым механизмом. Не стоит слишком затягивать валик на уголке, он должен свободно вращаться. Один конец валика закрепите гайкой, а второй приварите сварочным аппаратом к уголку.

Установите шпильку. Для этого проделайте дополнительное отверстие в уголке под валиком. Продев шпильку, закрепите ее двумя гайками с одной стороны. При установке шпильки следите, чтобы она входила по резьбе.

Как видно на фото выше, в конструкции присутствует еще одни элемент. Это уголок с куском ДСП, который закреплен короткими болтами. Он нужен для вашей безопасности. Натяжение ленты происходит с помощью шпильки, поэтому ваши руки будут находиться близко к быстро движущейся ленте. Такая планка защитит руки от повреждения.

Как подключить мотор

Осталось подключить электродвигатель. Желательно использовать асинхронный движок от стиральной машины-автомат. Мощность может составлять от 200 до 300 Ватт, а скорость оборотов от 1500 до 3000 в минуту. Следовательно, производительность ленты будет зависеть от характеристик мотора.

Хорошо, если у двигателя достаточно длинный вал. Но если это не так, то нужно его увеличить самостоятельно. Здесь понадобится специальная втулка из дерева, изготовленная на станке. Втулка надевается на вал двигателя, после чего на нее надевается лента.

Установка ленты

Вы можете купить специальную ленту или изготовить ее из наждачного полотна. Ее ширина должна быть не более 200 мм. Разрежьте полотно на полосы соответствующей длины. Теперь полосы нужно соединить. Используйте только специальный клей. Дальше действуйте так:

• Укладывая куски стык в стык, нанесите на них клей.
• Сверху уложите кусок материи и крепко прижмите.
• Затем накройте листом бумаги и закрепите горячим утюгом.
• Обрежьте излишки материи по краям.

Надевая ленту на гриндер, следите, чтобы шов, который лежит внахлест, не задирался при работе.
