Мобильная сигнализация своими руками из сотового телефона

Как сделать сигнализацию из мобильного телефона?

03.11.2015

Надежная защита автомобиля от взлома и угона — в руках каждого автолюбителя. От выбора сигнализации во многом зависит функциональность будущей системы, надежность ее работы, срок службы и что самое главное — сохранность транспортного средства.

Другое дело, что мало кто знает об особенностях таких устройств. Более того, при желании можно соорудить свою gsm сигнализацию из обычного мобильного устройства.

Давайте же рассмотрим, в чем особенности сигнализации gsm, каковы ее преимущества, и как ее можно сделать сигнализацию своими руками.

Основное преимущество gsm сигнализаций, которое привлекает автолюбителей — надежность.

В профессиональном исполнении данное устройство представляет собой компьютер, предназначенный не только для охраны транспортного средства, но и для определения его положения в режиме «онлайн».

Особенность — отсутствие каких-либо ограничений в расстоянии. Владелец может быть на Гавайях или сидеть у себя дома. Главное — сигнализация гарантирует защиту автомобиля, и исключает какие-либо действия злоумышленника без ведома владельца.

Стандартный вариант gsm сигнализации состоит из центрального блока, а также группы охранных датчиков. Принцип действия датчиков аналогичен стандартным сигнализациям. Специальные устройства держат под контролем периметр автомобиля, багажник, внутреннее пространство салона, капот и так далее.

Особенность такой сигнализации — отсутствие проводов и оповещение о противоправных действиях путем отправления сигнала в соответствующие службы и владельцу.

При обнаружении попытки взлома (к примеру, при открытии дверей), gsm устройство производит отправку сообщения или совершает звонок на предварительно заведенные номера.

Если же автомобиль все-таки был угнан, то его можно отследить по спутнику.

С учетом принципа действия стоит выделить несколько характеристик устройства:

Вариант информирования хозяина — по СМС или путем дозвона. Возможна комбинация двух различных методик;

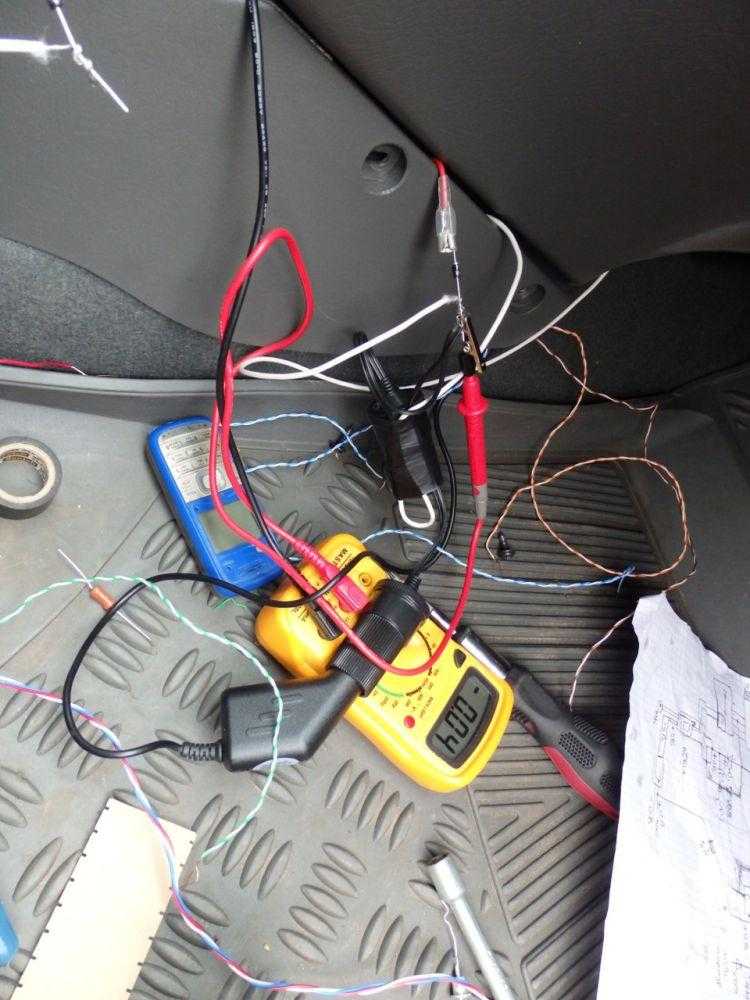

Секреты подключения

С момента монтажа GSM сигнализация стоит на страже вашего автомобиля, поэтому каждая мелочь имеет значение. Более того, существует ряд секретов подключения, о которых нужно знать при установке:

1. Главная задача – обеспечить независимое питание устройству, которое можно будет отключать и включать с помощью скрытого тумблера (об этом мы уже говорили).
2. Все провода должны прокладываться в местах, куда никогда не проникает влага. Это необходимо во избежание вероятного короткого замыкания и выхода из строя системы.
3. Постарайтесь смонтировать основной блок, датчики (если они есть) и провода как можно дальше от греющихся, а также вибрирующих элементов автомобиля. В противном случае высока вероятность повреждения системы и выхода ее из строя.
4. Блок управления устройством должен быть удален от телефона, автомобильной антенны и магнитолы во избежание помех.
5. Места, где провода переходят от кузова к дверям или от кузова к капоту, необходимо дополнительно укрепить специальными прорезиненными трубками во избежание заломов и повреждений.

Монтаж такой сигнализации – это ответственный процесс, поэтому спешка здесь является лишней. Каждый разъем необходимо зачищать с особой ответственностью и аккуратно изолировать во избежание попадания на него грязи и пыли.

Однако, этот вопрос несложно решить, сделав систему оповещения своими руками из подручных средств. Для этого понадобятся всего лишь несколько палок, пустая консервная банка, нож и веревки. Состоит такая система оповещения из двух конструкций. Первая являет собой механизм оповещения. Вторая — это просто палка, от которой протягивается нить к первой.

Правила монтажа

В процессе монтажа такого устройства необходимо учитывать несколько простых рекомендаций:

• во-первых, перед началом работ изучите схему сигнализации gsm и четко следуйте всем рекомендациям. Если вы купили уже готовое устройство в магазине, работайте только по инструкции;
• во-вторых, для выполнения монтажа и подключения устройства может понадобиться снятие панели приборов и демонтаж защитных панелей под рулевым колесом;
• в-третьих, отключите питание (для этого достаточно снять клеммы с аккумулятора);
• в-четвертых, установите блок управления (мобильный телефон) в непосредственной близости от предохранителей (это существенно упростит подключение);
• в-пятых, смонтируйте сигнализаторы и другие датчики (если они предусмотрены вашей схемой);
• в-шестых, аккуратно выложите провода, чтобы они не мешали процессу вождения автомобиля;
• в-седьмых, подключите устройство к бортовой сети.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Почему чернеет масло в двигателе и опасно ли это?

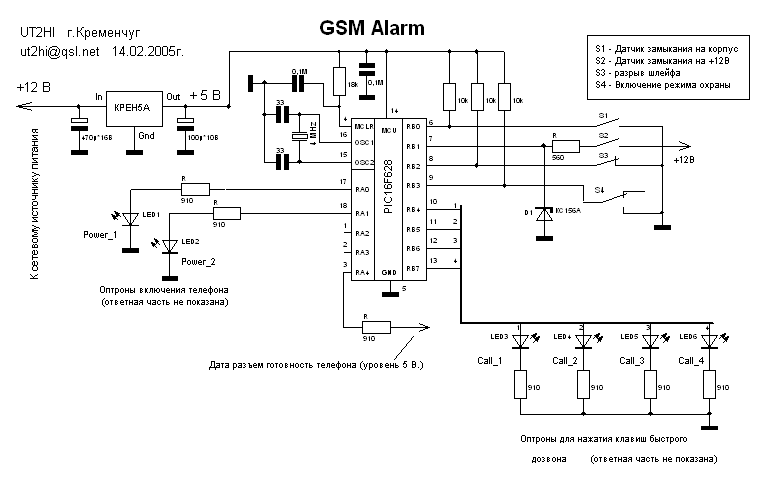

Примеры схем GSM сигнализации

Как сделать сигнализацию с датчиком движения своими руками?

Ни для кого не секрет, что сигнализация в наши дни зачастую является обязательной. В специализированных магазинах системы безопасности и сигнализации стоят немалых денег и не каждому по карману. Однако можно обеспечить собственную безопасность, сделав несложную сигнализацию своими руками.

Итак, нам понадобится:

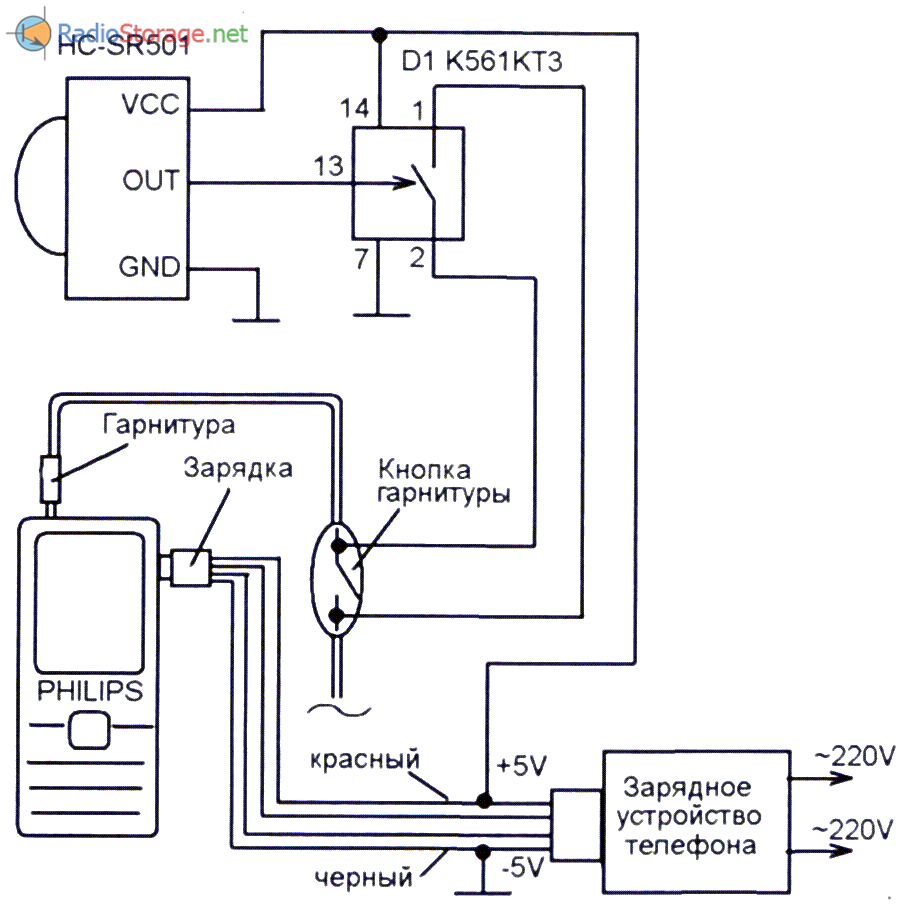

Первым делом представляем вашему вниманию схему будущей сигнализации, чтобы облегчить понимание конструкции.

Последовательность монтажа сигнализации своими руками следующая:

Датчик движения имеет два резистора. Первый, который на датчике расположен на правой стороне, регулирует время выходного сигнала после того, как заработает датчик. Левый регулирует дальность срабатывания — от 2 до 5 метров.

Видеоинструкция по сборке сигнализации своими руками:

Простейшая конструкция

Здесь рассматривается инструкция, как сделать устройство для расшифровки тона, которое сможет управлять примитивным реле. Именно реле будет включать и отключать контакты, а сигналы на него будут приходить от декодера.

Примитивная управляемая розетка требует, как минимум, приобретения поляризованного реле.

Теперь переходим к описанию схемы. Главным устройством является упомянутое поляризованное реле. У него имеется 2 катушки, подключенные так, что при включении одной из них в сеть якорь притягивается к одному из сердечников реле и не размыкает контакт даже после прекращения подачи напряжения. Чтобы контакт отошел в исходное положение, необходим импульс (подача напряжения) на вторую катушку. При этом импульс должен быть заданной амплитуды и продолжительности.

Чтобы запитать такое устройство от сети, необходимо спаять диодный выпрямитель. Обычно он имеет в своем составе конденсатор, рассчитанный на напряжение 24 В. Подобная схема серьезно нарушает технику безопасности, но ее аккуратное использование для нагрузок не более 3 кВт не приведет к серьезным авариям.

В качестве приемного модуля следует иметь либо старый мобильный телефон, либо специальный приемник с декодером. Проще купить примитивный мобильный с функцией виброзвонка

К виброзвонку подключается оптронное реле, при подключении следует проверить полярность напряжения на выводах виброзвонка это важно, поскольку реле имеет контакты вывода «+» и «-». Вибровызов существенно упрощает работу схемы

При срабатывании режима вибрации в оптронном реле открывается транзистор, который заряжает конденсатор от розетки через одну из обмоток реле, и открытый транзистор (все это происходит в схеме реле). Далее якорь переключается и включает одну из катушек поляризованного реле, которое замыкает один из контактов (на включение напряжения сети или его отключение).

Поляризационное реле является пускателем. Далее после разряда конденсатора (когда вибрация прекращена) происходит разрядка конденсатора, который переводит якорь оптронного реле в исходное положение. При повторной вибрации и повторном срабатывании оптронного реле произойдет переключение якоря поляризованного реле на другую катушку и разъединение цепи. При этом нет необходимости лишний раз настраивать мобильный, достаточно только звонка на номер.

Недостатком такой схемы будет срабатывание реле при рассылке СМС-спама.

5
/
5
( 2
votes
)

Необходимый компонент «умного» дома, который помогает управлять бытовой и климатической техникой. GSM-розетку можно купить или изготовить собственными руками. Принцип работы устройства реализуется через поддержку цифрового стандарта связи GSM. Также розетка может работать в роли сигнализации. Самостоятельное изготовление таких устройств в последнее время нередко практикуется из-за обилия на рынке китайских некачественных розеток

Чтобы определиться, нужна ли вам умная розетка, обратите внимание на ее свойства:

• возможность дистанционного управления (включение, выключение) любой электротехникой посредством команд с телефона;
• контроль над климатом в помещении и поддержание температурного режима;
• возможность использования в качестве компонента сигнализационной системы;
• экстренное отключение электричества в доме.

Комплектация GSM-розетки

GSM-розетка имеет вид обыкновенного переходника, который подключается к обычной розетке. Работа приборов, включенных туда, может регулироваться посредством звонка или смс на сим-карту, вставленную в слот розетки.
Как запасной вариант, в собранной своими руками розетке должен обеспечиваться вариант управления вручную (обычно это кнопки, расположенные сбоку корпуса). Стоит рассчитывать, что собранное собственноручно устройство будет иметь мощность до 5 кВт. Это позволит использовать его для многих видов техники. Собрав розетку самостоятельно, вы получите возможность сэкономить 1000 рублей и больше, в зависимости от стоимости готовой розетки на рынке.

Способы применения смс-розетки

Принцип работы розетки реализован на основе расшифровки тонов — в современных телефонах применяется тональный набор. Эти сигналы имеют аббревиатуру — DTMF. Чтобы расшифровать частоту сигналов, потребуется поставить декодер.

А что думает специалист?..

Принцип работы GSM-устройства основан на удаленном контролировании розетки, сигнал на нее может подаваться через радиоканал, Wi-Fi, мобильную сеть, вследствие чего цепь будет размыкаться или замыкаться, тем самым включая или выключая прибор. Некоторые модели умных розеток могут поддерживать 2 и более номера, оснащаться датчиками контроля состояния помещения.

Константин Котовский

Как работает дымовая сигнализация?

Датчик дыма MQ-2 имеет выход в форме аналогового сигнала. Мы установили в нашем коде условие, при котором, если выходное значение датчика больше 400 зуммер начнет подавать звуковой сигнал и загорится красный светодиод; и если выходное значение датчика меньше 400, то зуммер будет молчать, а загорится зеленый светодиод.

Используемый здесь ESP8266 создаст веб-страницу по IP-адресу и отправит данные на этотадрес и выведет там данные. После загрузки кода этот IP-адрес можно увидеть на последовательном мониторе, как показано ниже.

Когда вы вводите этот IP-адрес в своем браузере, то увидите страницу как на рисунке ниже:

Собираем GSM сигнализацию своими руками без старого мобильного телефона

Бывает ситуация, когда старого мобильного телефона под рукой нет, но на GSM сигнализации хочется сэкономить. В этом случае нам поможет плата Arduino со встроенным микроконтроллером

. Отличительной чертой этой платы является ее низкая цена и функционал. В нашем примере мы будем использовать платуArduino Uno , которая стоит примерно 4 доллара (в зависимости от модификаций). За основу этого примера мы возьмем статью «GSM Home Alarm V1.0», автором которой является Уго Гомес. Найти эту статью можно на официальном сайте www.arduino.cc проекта Arduino. Для сборки нашей сигнализации своими руками нам потребуются такиекомпоненты :

• сама плата с микроконтроллером Arduino Uno;
• GPRS Shield V2.0 — GSM модуль;
• блок питания на ;
• ультразвуковой датчик измерения расстояния HC-SR04;
• соединительные провода;
• макетная плата;
• сим-карта.

Стоимость всех компонентов такой автономной сигнализации составит 35 долларов, что все равно намного дешевле готовых решений. Принцип

действия этой сигнализации основанна ультразвуковом датчикеHC-SR04, который фиксирует разницу в расстоянии и посылает сигнал на мобильный телефон . Например, если человек попадет в область замера датчика, то датчик зафиксирует расстояние меньшее от положенного и Arduino Uno отправит сигнал на мобильный телефон. Длина измерения этого датчика составляет 4 метра, а угол наблюдения составляет 30 градусов. Благодаря таким характеристикам датчик можно использовать дома, в гараже и на даче.

Для сборки этой сигнализации первым делом нужно установить сим-карту в GSM модуль.

Также следует заранее отключить PIN-код на сим-карте. Теперь соединим проводами по схеме, показанной ниже, все компоненты.

Собранная сигнализация GSM будет выглядеть таким образом.

Для того чтобы наш GSM модуль GPRS Shield V2.0

заработал в связке с Arduino Uno, нам потребуется скачать библиотекуSIM900 . Загрузить эту библиотеку можно по этому адресу https://www.gsmlib.org/download/GSM_GPRS_GPS_IDE100_v307_1.zip. После загрузки установите эту библиотеку. На дальнейшем этапе нам понадобится открыть и отредактировать файл GSM.cpp, который находится в файле в папке библиотеки SIM900. Дело в том, что GSM модуль GPRS Shield V2.0 в связке с Arduino Uno использует 7 и 8 контакт. Поэтому откроем файл GSM.cpp и исправим значения 27 и 28 строки на:

#define _GSM_TXPIN_ 7 #define _GSM_RXPIN_ 8

#define _GSM_TXPIN_ 7 #define _GSM_RXPIN_ 8

Теперь нам нужно открыть файл GSM.h, который также находится в папке с библиотекой. В этом файле нам нужно закомментировать 20 и 45 строку, а в 44 строке исправить 8 на 9.

С модулем разобрались, теперь можно переходить непосредственно к коду нашей сигнализации. Сам код можно загрузить по этой ссылке https://create.arduino.cc/code_files/47730/download. В 11 строке кода необходимо заменить «XXXXXXX» на телефонный номер, на который будет посылаться сигнал. Загрузив код в Arduino Uno, можно испытать автономную GSM сигнализацию. Для этого подключим к ней питание и откроем монитор порта. Сам GSM модуль может долго регистрироваться в сети, где вы увидите сообщение «Waiting for Network Registration». Если регистрация в сети пройдет успешно, то сигнализацию можно испытать. Для этого проведите в области работы датчика HC-SR04 рукой, после чего вы увидите сообщение в мониторе порта о данных снятых с датчика. Кроме сообщений в мониторе порта на телефон, указанный в коде, должен поступить звонок.

Из примера видно, что человек, уже работавший с Arduino Uno, сможет легко собрать подобную GSM сигнализацию своими руками. Кроме этого такую систему оповещения можно модифицировать. Например, установить на ней несколько ультразвуковых датчиков HC-SR04. Еще в эту сигнализацию можно добавить инфракрасный сенсор, цена на который в китайских интернет магазинах стартует от 50 центов. Также в эту систему оповещения можно добавить датчики температуры, которые будут оповещать владельца дома, гаража или дачи в случае пожара.

Что потребуется для самостоятельного создания сигнализации?

Самым простым вариантом самодельных охранных систем является GSM сигнализация из телефона. В этом случае роль основного элемента – передающего узла, будет выполнять мобильник, который по своему функциональному назначению и предназначен для вызова абонента или передачи ему сообщений. Благодаря этому существенно упрощается задача по созданию собственной сигнализации.

Для того чтобы приступить к разработке охранной системы своего дома потребуются базовые умения электромонтажных работ, набор подходящего инструментария и запчасти. Перечень требуемого приведем ниже:

• ненужный, но функционирующий мобильник (телефон должен поддерживать функцию быстрого вызова номера посредством нажатия и удерживания одной из его функциональных кнопок);
• геркон с магнитом,
• простой бытовой выключатель;
• паяльник с припоем и флюсом;
• блок подзарядки мобильного телефона;
• мультиметр;
• проводники и изоляционная лента;
• монтажные инструменты (отвертка, плоскогубцы и др.).

Комплект приспособлений для GSM сигнализации своими руками

Роль датчика, который будет срабатывать при открытии двери или окна, возложена на геркон с магнитом или на обычный кнопочный выключатель. Подключается такого рода датчик к мобильнику с помощью проводников.

Функционирование сигнализации сделанной собственноручно

Самодельная GSM сигнализация из мобильника работает по следующему принципу. Если срабатывает установленный на объекте датчик, то происходит замыкание контактов одной из клавиш телефона, которая используется в качестве кнопки быстрого вызова. Как только соединятся контактные клеммы произойдет срабатывание функции быстрого вызова и владельцу квартиры или дома будет совершен дозвон, который предупредит о том, что на объекте есть кто-то посторонний. Благодаря быстрому оповещению с помощью такой сигнализации, хозяин дома сможет своевременно вызвать помощь и самостоятельно прибыть на объект, что не позволит злоумышленнику произвести кражу из квартиры или угон автомобиля из гаража.

Кроме посылки вызова, в самодельную сигнализацию можно также добавить элементы светового и звукового психологического воздействия в виде сирены и мигающих фонарей, которые будут срабатывать вместе с вызовом абонента. На охраняемом объекте можно установить несколько датчиков, которые будут срабатывать на одну клавишу быстрого вызова или на несколько.

Процесс сборки GSM сигнализации своими руками из телефона

GSM сигнализация своими руками из телефона создается в процессе реализации нескольких этапов. На первом из них производится модификация мобильника. Изначально выбирается и настраивается клавиша быстрого вызова, которая должна срабатывать при коммутации контактов датчика. Для этого с телефона снимается клавиатура, и припаиваются проводники к соответствующим контактным элементам кнопки.

Далее производится прокладывание проводной магистрали от телефона к месту установки датчика. Чтобы обеспечить функционирование мобильника к нему подключается блок подзарядки, включаемый в бытовую сеть 220 В. Важным является то, что такая GSM сигнализация из смартфона остается длительное время работоспособной даже при отключении электричества – в этом случае питание осуществляется от встроенного в телефон аккумулятора.



Следующим этапом является установка датчика на двери или окнах. Одним из простых вариантов является магнитный датчик, созданный с помощью магнита и геркона, который при контакте находится в замкнутом состоянии. При открытии двери магнит выходит из зацепления с герконом, который подает сигнал для срабатывания телефона на вызов. Еще одним вариантом датчика может быть простая механическая система, которая будет срабатывать при коммутации контактов выключателя несложной конструкции.

Последним этапом станет скрытое расположение датчиков и вызывающего телефона, а также эстетическое расположение проводников между датчиком и мобильником.

Как следует из описанного выше, GSM сигнализация из телефона создается достаточно просто и не требует каких-то особенных знаний и умений. При этом финансовые затраты на такую охранную систему будут минимальны, что позволит сэкономить несколько тысяч рублей.



GSM сигнализация сделанная своими руками

Не всегда есть возможность купить дорогую промышленную модель охранной системы. В таком случае многие предпочитают собрать сигнализацию самостоятельно. Конечно, в этом вопросе есть множество нюансов, и от того, насколько правильно он будет решен, зависит эффективность работы собранного оборудования.

Благо в сети есть множество моделей GSM сигнализации и схем с подробным описанием. Причем, собранное на их основе оборудование практически не уступает по своей эффективности промышленным образцам. Одну из таких простых систем GSM сигнализаций, выполненных своими руками мы и рассмотрим в этой статье.

Смотрим видеообзор, сигнализация за 10-50 рублей;

Итак, установить сигнализацию в квартире, гараже или на даче – это правильное решение. При этом не нужно покупать оборудование, его вы сможете собрать сами. Для этого понадобятся небольшие познания в электронике, набор деталей и паяльник, а также руководство по монтажу gsm сигнализация инструкции.

В качестве комплектующих для такой системы нужны:

1. Кнопочный мобильный телефон, которым вы уже не пользуетесь
2. Магнит
3. Геркон
4. Провода и обычный выключатель

Как видите, набор деталей совсем небольшой и не потребует значительных вложений. Обычно все это уже есть в каждом доме, где владелец любит собирать различные устройства. Так что сигнализация получится практический бесплатной.

Смотрим видео, реально рабочая схема:

Теперь, что касается процесса сборки. Он состоит их нескольких несложных шагов.

Сначала нужно настроить вызов абонента, а именно текущий номер телефона владельца, одной кнопкой.

Затем придется снять лицевую панель, чтобы получить доступ к плате и выполнить подключение контактов. Оно зависит от модификации прибора. Если в нем функции отбоя и выключения относятся к одной кнопке, то один провод необходимо припаять к ней, а другой к цифровой клавише, отвечающей за вызов. Такая GSM сигнализация представлена на схеме ниже. В случае использования отдельных кнопок под каждую функцию, припаиваются отдельные провода к каждой из них и используется геркон с тремя контактами.

Наглядно этот процесс можно изобразить в виде двух, несколько отличающихся схем:

Если внимательно изучить представленные материалы, то можно увидеть, что такой подход позволяет выключать телефон одновременно с сигнализацией. Это дает возможность сэкономить ресурс батареи и не потребуется частая подзарядка.

А далее остается самое простое, после того как цепь смонтирована, на дверь устанавливается магнит и выполняется настройка геркона. Работа такой GSM сигнализации, собранной своими руками, мало чем отличается от промышленных моделей. При открытии двери контакты геркона замыкаются и с телефона выполняется звонок по запрограммированному номеру.

Постановка на охрану и снятие выполняются при помощи дополнительного выключателя. Место его расположения и других приборов вы может выбрать самостоятельно, главное, чтобы они не были видны посторонним.

Собранная GSM сигнализация своими руками получается полностью автономной. Единственным условием ее работы является периодическая подзарядка батареи телефона. Можно зарядное устройство вмонтировать в электросеть помещения. В таком случае сигнализация будет работать батареи только при отключении электричества.

Единственным недостатком такой системы является тот факт, что для срабатывания потребуется пару секунд, пока будет установлено соединение с номером. Если воры за это время успеют войти и закрыть дверь, то цепь разомкнется и тревожное сообщение к вам не придет.

Смотрим еще одну рабочую схему:

Однако этого можно избежать, если снабдить магнит дополнительным устройством, не позволяющим ему повторно размыкать цепь. Вариантов выхода из такой ситуации множество. Самым простым из них является установка магнита таким образом, чтобы при открытии двери он немного сдвигался. В этом случае при быстром закрытии ничего не произойдет, так как не будет контакта. Выключается цепь при возвращении магнита в исходное состояние. Установка собранной самостоятельно GSM сигнализации доступна каждому.

Способы проникновения злоумышленников в гараж

Вор способен попасть в гараж, используя следующие методы:

1. Срез петель или самого навесного замка. Популярность данного способа обусловлена тем, что он наименее шумный и максимально простой. Навесной замок можно не только срезать, но также использовать большие кусачки, кувалду или классический лом.
2. Подкоп встречается крайне редко, но всё-таки используется, поэтому заблокировать ход злоумышленникам необходимо путем бетонирования пола и фиксации стен, чтобы их нельзя было поднять с помощью домкрата.
3. Создание отверстия допускается, если гараж металлический. В данном случае действует принцип открывания консервной банки, а среди используемых инструментов классическая болгарка, гидравлические ножницы или автоген. Иногда металлическую конструкцию можно просто отогнуть.
4. Использование отмычек или скрепок для вскрытия замка, подбор ключей. Чтобы обезопасить себя, лучше воздержаться от установки замка с реечным запорным механизмом, поскольку он слишком простой. Замков должно быть два.
5. Проникновение через крышу возможно, если её поднять домкратом или проломить, особенно, если над стенами есть соответствующий выступ. Угон автомобиля в данном случае сомнителен, но ценного имущества вы можете лишиться.
6. Пролом кирпичной кладки. Скорость взлома в данном случае будет зависеть от качества кирпичей. В некоторых случаях небольшого лома будет достаточно. Часто такой способ используется для проникновения в соседний гараж, если в первом ничего путного украсть не удалось.

На самом деле возможных способов взлома ещё больше, поэтому установка сигнализации является обязательной мерой. Комплексная защита, предполагающая установку датчиков пола, стен, крыши, а также датчиков вибрации, является идеальным вариантом. Не лишней будет установка датчиков предупреждения об открытии ворот или дверей, движения внутри гаража.

Несмотря на обилие готовых моделей на современном рынке охранных систем, сигнализация для гаража может быть изготовлена самостоятельно. Для этого нужно знать, каким требованиям должно соответствовать готовое устройство.

Это интересно: С каким двигателем лучше взять Ауди 100

5.Блок зарядки аккумуляторной батареи

Наличие схемы резервного питания влечёт за собой необходимость постоянной подзарядки аварийного аккумулятора. В случае с LI-ION аккумулятором этот вопрос упрощается до максимума, так как существует множество готовых решений в виде законченных модулей. Для этих целей в своём проекте я планирую использовать недорогой и популярный модуль на базе микросхемы TP4056. Они бывают разных модификаций, но в основном отличаются наличием защиты и типом разъёма. У пользователя имеется возможность установить ток зарядки заменой ограничительного резистора. Выглядит и подключается модуль следующим образом:

Как видно из вышеприведенного рисунка, разное значение сопротивления резистора R3 соответствует разному зарядному току. Чем меньше будет это сопротивление, тем быстрее будет идти заряд АКБ. Разъём Micro-USB установлен для удобства и в данном проекте использован не будет.

Сигнализация из мобильного телефона своими руками

Народные умельцы научились собирать работоспособную сигнализацию из подручных средств. Если средств на дорогостоящее профессиональное оборудование нет, а защитить квартиру необходимо, попробовать стоит.

Идея метода в использовании мобильного телефона в качестве gsm-передатчика. Он работает пока жильцов нет дома. Если дверь открывают, мобильник звонит хозяину и позволяет услышать все звуки в квартире.

Материалы и инструменты

Для работы понадобится:

• кнопочный мобильный телефон,
• 10 метров 2-жильного провода,
• датчик – замкнутый геркон,
• паяльник, олово, канифоль.

Алгоритм сигнализации из мобильника

1. Разберите телефон, чтобы модернизировать кнопочную клавиатуру.
2. Припаяйте 2-жильный провод к выходам замкнутого геркона. Второй конец провода следует припаять к одной из кнопок мобильного телефона.
3. Прикрепите замкнутый геркон к дверному наличнику. Удобнее всего закрепить датчик силиконом.
4. Строго по центру от датчика закрепите магнит.

   Желательно, чтобы он был достаточно мощным и располагался по отношению к геркону одним из полюсов.

5. Проверьте работоспособность датчика. Для этого присоедините ко второму концу провода лампочку с батарейкой. Она светится, когда дверь закрыта, и выключается, если дверь открывают.
6. Для кнопки, к которой припаяны провода от датчика, следует задать номер мобильного телефона хозяина квартиры.

Преимущества самодельной сигнализации

• Чрезвычайно низкая себестоимость. Если у вас есть желание и время, собрать подобную систему можно в течение пары часов. Вся проблема заключается в корректировке магнита. Как только он станет на свое место, сигнализация заработает.
• По эффективности сигнализация не уступает автономным gsm-системам, которые точно также посылают смс-сообщение на номер хозяина, но не подключены к пульту полиции.
• Если в доме отключат электричество, сигнализация все равно будет исправна несколько дней, пока не закончится заряд батареи мобильного телефона.

Недостатки самодельной сигнализации

• Нет гарантии, что сигнализация будет работать исправно все время, пока владельцы в отлучке.
• Возможны ложные срабатывания, которые действуют на нервы. Согласитесь, неудобно оправдываться перед полицейскими, которые выехали по ложному вызову.
• Сигнализация защищает только входную дверь. Окна квартиры остаются «парадным входом» для преступников.

Возиться с организацией самодельной сигнализации стоит, если вы любите экспериментировать с электроникой.

В противном случае самая примитивная фабричная сигнализация предпочтительнее самодельной.

Кнопочные телефоны реально взломать

Можно случайно в магазине приобрести товар с предустановленным трояном или бэкдором (программой для доступа к устройству путем обхода аутентификации пользователя хакером). Они внедряют в телефоны нежелательные функции. С помощью вируса, к примеру, сторонний пользователь может снимать деньги со счетов, а через бэкдор — перехватывать входящие СМС-сообщения, чтобы использовать чужой номер для регистраций на сервисах.

Один из пользователей сайта Habr, посвященного информационным технологиям и интернету, провел исследование, купив в магазине случайные пять моделей кнопочных телефонов псевдороссийских и китайских производителей. Оказалось, что четыре из них содержат незадекларированные при покупке функции. Виноват в этих случаях сам бренд, который заказывает разработку самого устройства и прошивки для него у OEM-производителя, но не проверяет конечное устройство на наличие вредоносностей.

Чтобы этого избежать, нужно покупать проверенные модели вроде Nokia (они дороже китайских или «псевдоотечественных» аналогов); читать отзывы; отслеживать поведение устройства в первые сутки; в случае неприятной активности — обращаться в Роспотребнадзор или к производителю.

Внедрение в ПО телефона шпионских программ влечет за собой уголовную ответственность по статье 272 УК РФ («Неправомерный доступ к охраняемой законом компьютерной информации») и по статье 273 УК РФ («Создание, использование и распространение вредоносных компьютерных программ»).

Фактически этот рынок никак не проверяется, хотя по закону очень четко и строго зарегулирован.

Сигнализация из мобильного телефона: как сделать сигнализацию из мобильника своими руками

Производители мобильных телефонов с каждым годом совершенствуют свои продукты, делая их все более функциональными. Вслед за ними и потребители стараются регулярно обновлять свои девайсы.

А что же делать со старыми телефонами? Наверняка у каждого дома найдется старый кнопочный телефон в рабочем состоянии, который выбросить жалко, но использовать уже не предполагается. Этому устройству можно дать вторую жизнь.

Оказывается, его можно применить для создания охранной сигнализации.

Конечно же, по уровню защиты она будет уступать профессиональным системам, потому полагаться на нее на все 100% не стоит, однако ее можно успешно применять в домашнем хозяйстве для охраны гаража, склада или какого-то иного подсобного помещения. Главное то, что для монтажа этой системы не требуется особых навыков по электротехнике и ремонту телефонов!

Итак, нам понадобится:

1. паяльник;
2. магнит;
3. провода;
4. геркон (так называют несколько ферромагнитных контактов, запаянных в стеклянную колбу. Если к этому устройству поднести магнит, то контакты замкнутся);
5. выключатель.

Как видим, расходы на материалы будут небольшими. А самый главный элемент – кнопочный телефон. Вначале следует проверить его работоспособность, возможно, нужно будет выполнить ремонт вашего старого сотового телефона.

Ход работы

Для начала в телефоне следует настроить режим быстрого набора на какую-то определенную кнопку.

Потом нужно разобрать его и припаять один провод к кнопке выключения/сброса, а второй – к настроенной кнопке быстрого набора. Геркон применяем по стандартной схеме замыкания.

Принцип работы этой системы будет таким: когда двери открываются, геркон замыкается и телефон звонит. Включатель позволяет отключать и включать систему.

Рекомендации по эксплуатации

Дабы повысить надежность этой системы, следует хорошо спрятать все ее элементы и проводку от посторонних глаз. Учтите, что если кто-то проникнет в ваш гараж, оснащенный подобной системой, то он наверняка сможет ее обезвредить. Когда дверь гаража закрывается, то вызов сбрасывается.

Если вы по какой-то причине не услышали звонка, то грабитель может уйти от наказания. Поэтому рекомендуется разомкнуть цепь с помощью еще одного магнита. А также следует надежно защитить систему от влаги, ибо она может вывести ее из строя, и тогда придется обращаться к специалистам по ремонту мобильных телефонов.

К сведению, мастера из салонов «МТ Сервис» дадут исчерпывающие консультации, если у вас в ходе создания подобной системы возникнут вопросы.

Как подключить самодельную сигнализацию

Рассмотрим несколько советов по подключению.

• Подключая систему к питанию, обязательно внедрите в цепь предохранитель. Его номинал вы можете выбрать, подсчитав энергопотребление всех элементов.
• Желательно брать «плюс» напрямую от аккумулятора, не нагружая заводские цепи питания.
• Не стоит подключаться к каждому концевику по отдельности. Найдите место, в котором сходятся все сигнальные провода от дверей. Например, на проводах плафона освещения.
• Сирену лучше подключать не напрямую от сигнализации, а через реле.
• Тумблер включения располагайте в незаметном, но при этом доступном месте. Если вы слишком сильно спрячете его, вам может быть неудобно им пользоваться.

Устройство и характеристики

Устройство отправляет SMS при возникновении следующих событий:

• открытие двери (герконовый датчик);
• резкое изменение освещения (фоторезистор);
• движение (PIR датчик);
• выход температуры из заданного диапазона;
• низкое напряжение батареи.

Пример SMS с событием

Также, раз в сутки можно настроить время ежедневного отчета

Питается устройство от 3-х батареек AA. Расчетное время работы ≥6мес.

Настройка устройства, считывание логов событий и построение месячного графика температуры происходит с помощью утилиты (Python 2.7 + Tk + pyserial + matplotli).

Основное окно утилиты настройки

Окно лога событий

Окно лога температуры
