Создание строительного пылесоса для дома своими руками

Самодельный циклон из бытового пылесоса

Первый метод уже довольно давно представлен в интернете и на ютубе. Вы без труда сможете найти множество роликов с подобными самодельными циклонами.

Однако у профессиональных строителей они вызывают вполне закономерные вопросы и скепсис. Поэтому следует сразу же оговориться, что подходят они большей частью для уборки стружки от дерева.

А вот с цементной пылью подобными девайсами лучше не работать. Под нее более «заточен» второй вариант.

Основная «фишка» которая позволит вам спокойно засасывать килограммы мусора, древесные, металлические опилки и при этом не беспокоиться о частой смене фильтрующих мешков, заключается в самодельном «сепараторе».

Его то и нужно будет сконструировать из нескольких комплектующих. Для всей сборки вам понадобятся:

Лучше всего здесь подойдет ведро от шпатлеки Шитрок. Его тяжелее сплющить вакуумом.

Первым делом по центру крышки ведра высверливаете или аккуратно вырезаете сквозное отверстие под трубку.

Втрое отверстие размечаете ближе к краям крышки, там где ребро жесткости.

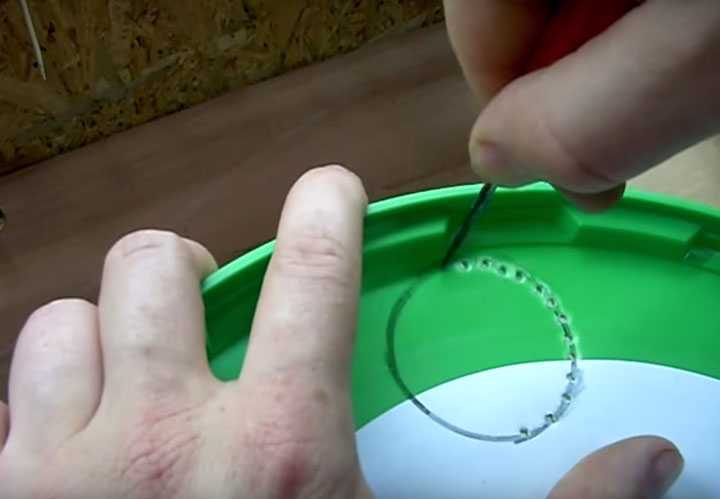

Если у вас нет специальной коронки, то предварительно протыкаете шилом намеченную окружность и аккуратно прорезаете ее канцелярским ножом.

Края при этом получатся неровными, но их можно обработать круглым напильником.

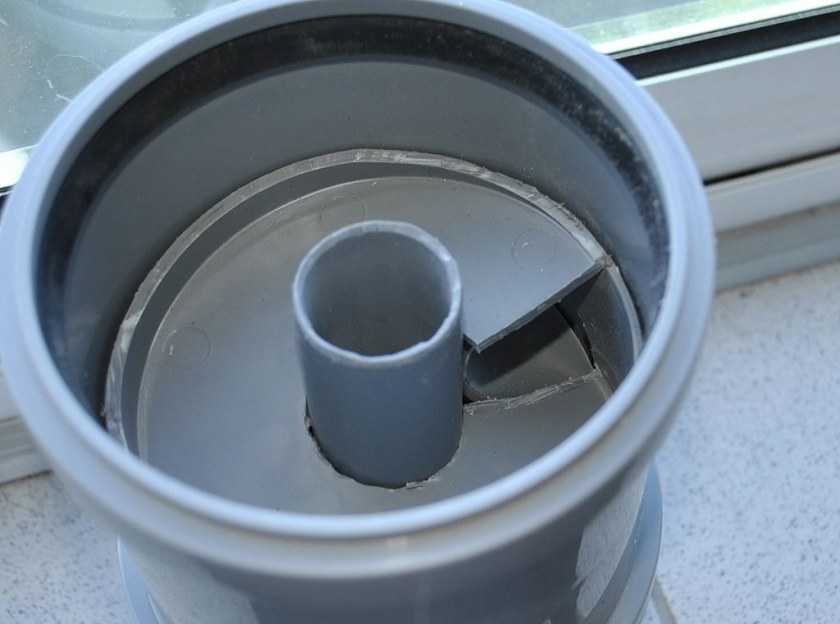

В эти отверстия вставляются два канализационных отвода. Чтобы они надежно держались и не было дополнительного подсоса воздуха, их лучше приклеить.

Для этого сначала обработайте края трубки наждачкой или напильником, дабы создать шероховатую поверхность.

Ту же самую операцию проделываете с крышкой.

После этого, вставляете во внутрь крышки трубки и наносите толстый слой клея термопистолетом.

Клея не жалейте. Это поможет создать в этих местах хорошую герметичность и плотно закрыть все щели.

Есть правда еще один вариант, при котором можно обойтись и вовсе без клея и фановых труб. Для этого закупите в Леруа Мерлен резиновые переходные муфты.

Они бывают разного диаметра. Подбирайте по размерам своего шланга.

Например в муфту 40/32 плотно вставляется трубка от шланга 35мм. А вот в 40мм трубе она будет болтаться. Придется что-то подматывать и колхозить.

На ту трубку, которая находится с краю крышки, одеваете канализационный отвод на 90 градусов.

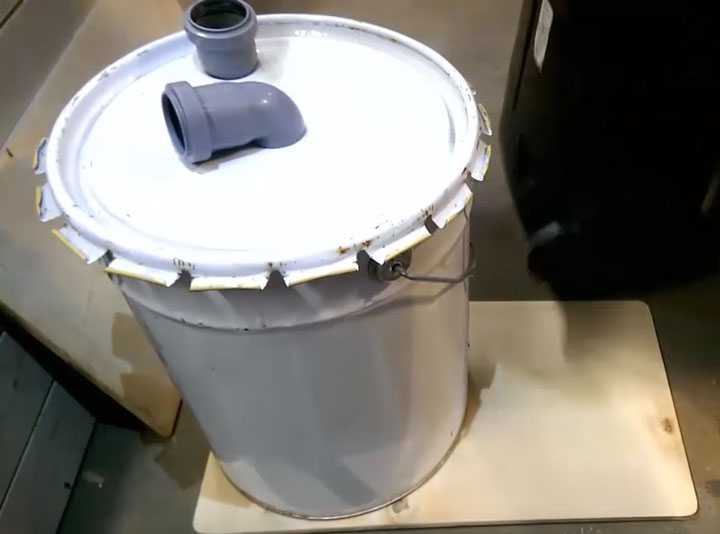

На этом конструкция сепаратора можно сказать практически готова. Устанавливаете крышку с отводами на ведро.

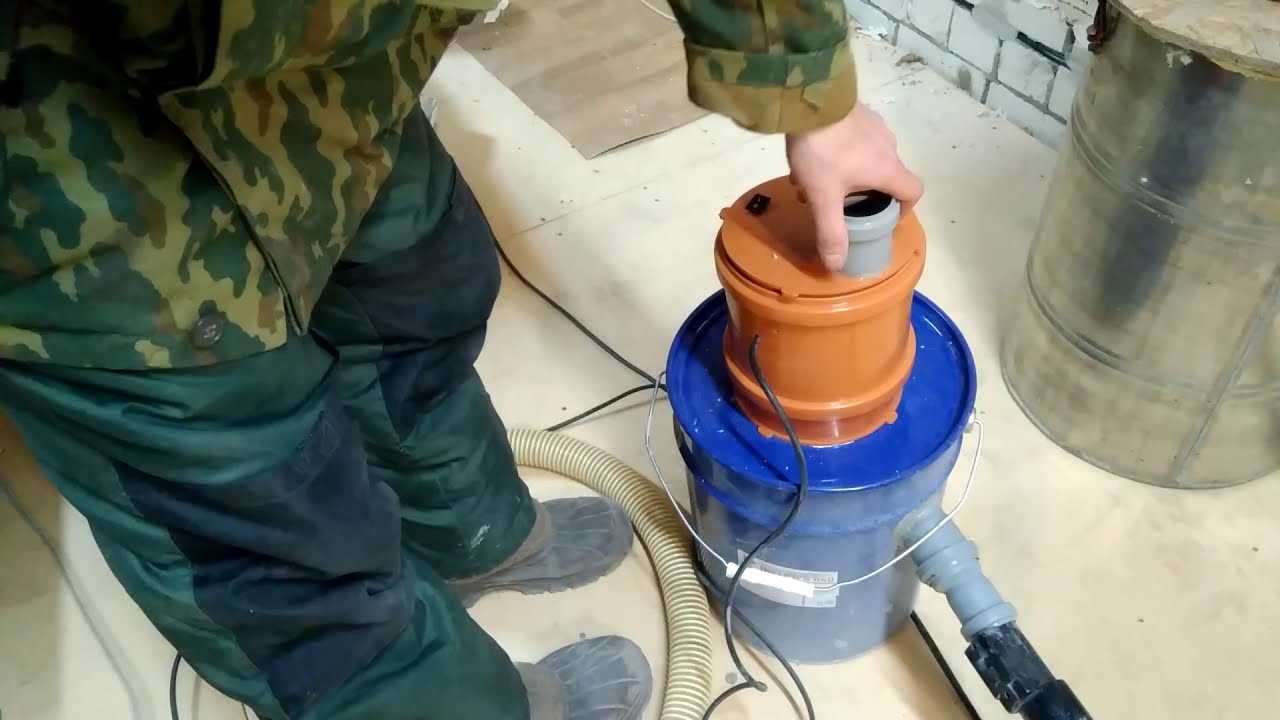

Шланг для забора воздуха от пылесоса вставляется в центральное отверстие.

А тот кусок, которым вы будете собирать весь мусор и пыль, втыкаете в угловое соединение.

Желательно чтобы в трубках присутствовали уплотнительные кольца по размеру гофрошлангов пылесоса.

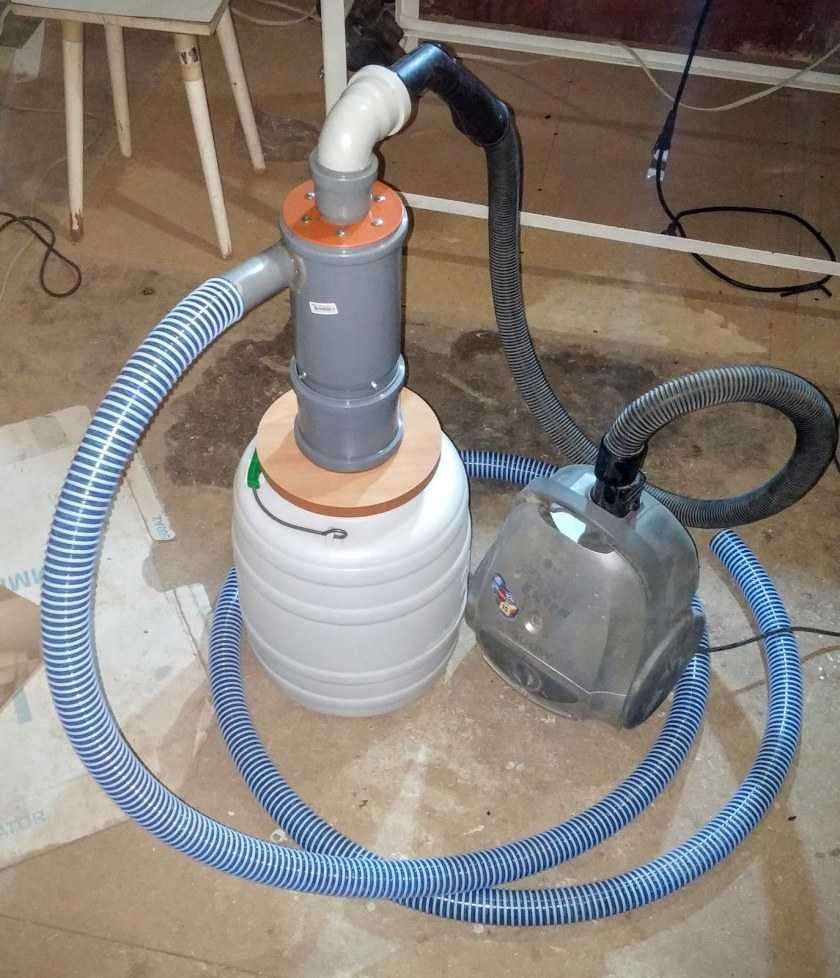

На этом вся сборка окончена. Можно включать пылесос в сеть и пользоваться.

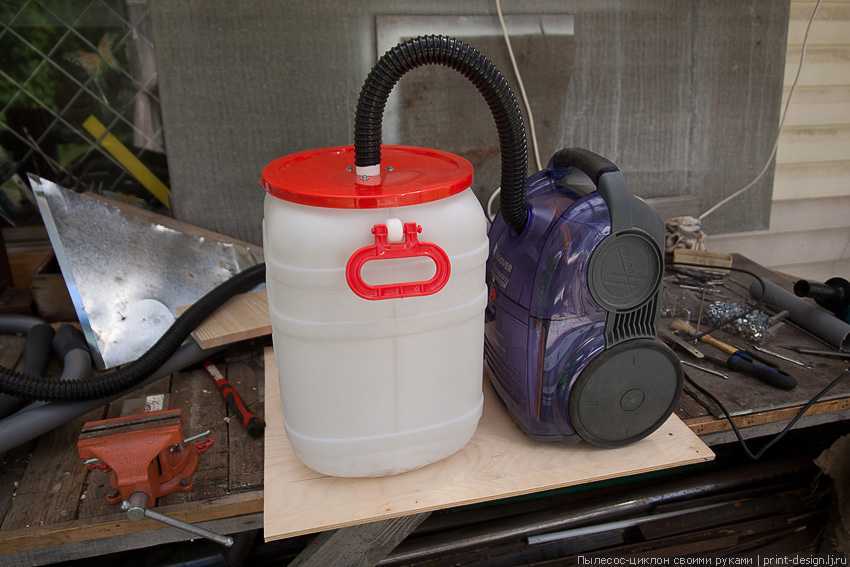

Вот наглядное видео изнутри ведра подобной конструкции. На нем прекрасно видно как опилки всасываются в сепаратор, но не могут из него вырваться и попасть в пылесос.

Принцип работы здесь следующий. Засасываемая в емкость крупнодисперсная пыль падает на дно емкости. При этом она не попадает в ту зону, где непосредственно происходит откачка воздуха.

Помогает в этом деле три фактора:

Они то и заставляют мусор вращаться внутри ведра прижимаясь к его стенкам, а затем падать на дно. И только мелкая фракция попадает непосредственно в пылесборник пылесоса.

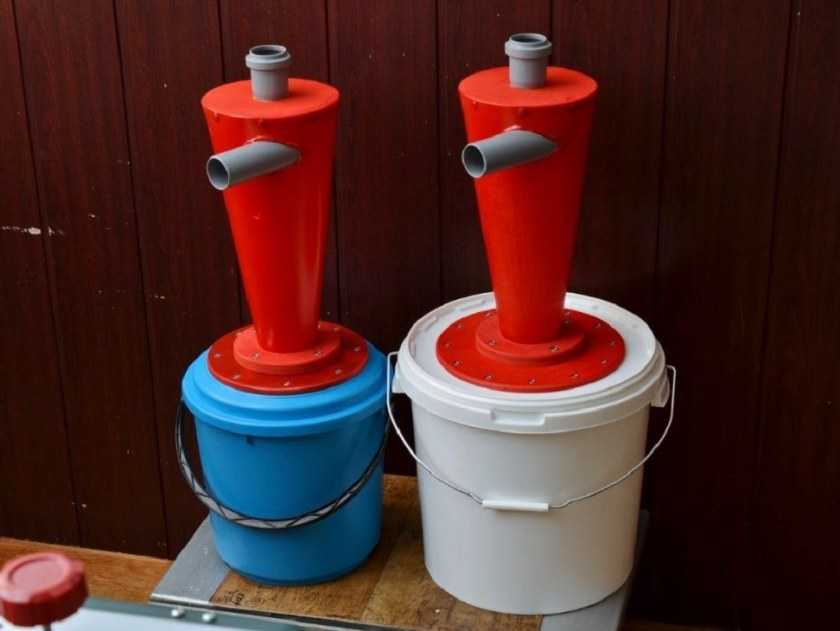

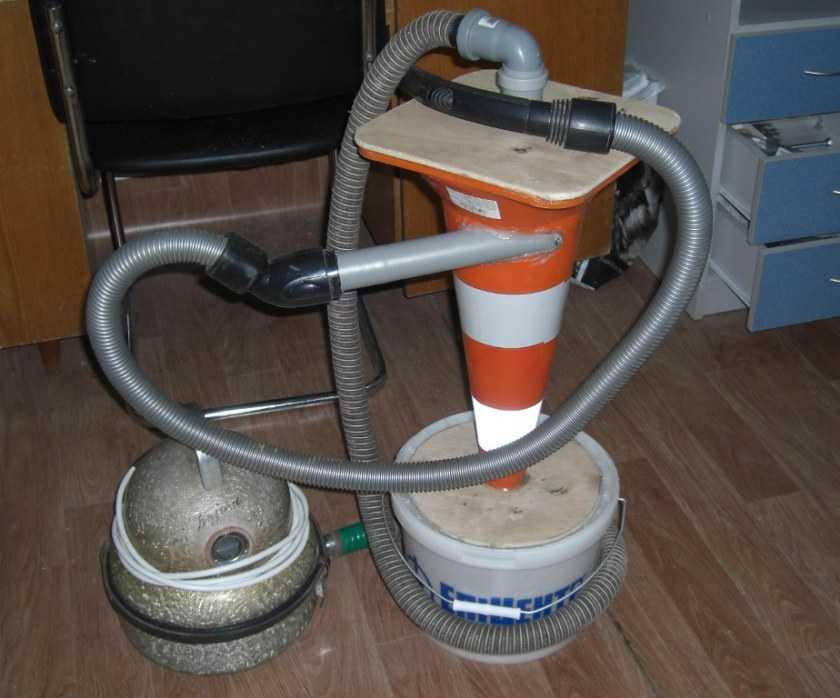

Обычно такой циклон на заводских конструкциях имеет форму конуса, но и цилиндрические экземпляры тоже зачастую неплохо справляются с этой задачей.

Правда чем выше будет ведро, тем лучше будет работать установка. Многое тут зависит от правильного сопряжения конструкции емкости и мощности пылесоса. Вот табличка от китайских циклонов по правильному подбору диаметра шлангов и мощности агрегатов.

В цилиндрических ведрах вход тангенциального потока воздуха осуществляется не через криволинейную боковую стенку, а через плоскую крышку. Собрать такой девайс на порядок проще.

Кроме того, если у вас есть несколько ведер, можно их использовать поочередно. Просто снимаете крышку с одного и переставляете на другое. Причем это сделать даже проще чем в громоздких циклонах.

Далее в самом конце работы просто выносите разом заполненные емкости. Это здорово экономит время.

Если у вас мощный пылесос, вместо пластикового ведра из под эмульсионной краски, лучше использовать металлический бачок такой же формы. Иначе ведро будет схлопываться и его будет плющить.

Выручает в этом деле регулятор мощности. Если он конечно присутствует в вашей модели.

Типы стружкоотсосов

Такие станки бывают трех типов:

• переносные
• стационарные
• мобильные.

К категории переносных относят малогабаритные пылеулавливатели. Установку и разборку таких устройств легко осуществить за короткий промежуток времени. Они имеют малый вес, их можно ставить на стол. Они используются в тех случаях, когда работы прочих типов данного оборудования невозможна или затруднена. Это бывает по причине малой площади помещения или по техническим причинам. Стоит отметить, что переносные устройства не всегда качественно удаляют отходы, вследствие своей невысокой мощности, а, следовательно, и невысокой производительности.

Мобильные пылеулавливатели можно разместить возле станка. Они занимают мало места, и демонтаж тоже не займет много времени. Для перемещения понадобится тележка или штатные ролики. При помощи мобильных пылеулавливателей можно обслуживать два станка по очереди. Однако, обязательно выполнение следующего условия – станки должны работать в разное время. Некоторые модели таких стружкоотсосов имеют двухступенчатую систему фильтрации воздуха.

Стационарные стружкоотсосы устанавливаются на постоянное место, без возможности передвижения. Они отличаются более высоким уровнем мощности в сравнении с предыдущими вариантами.

Описание пылесосов

Пылесос для стружки и опилок

Пылесос для сбора стружки — это устройство для всасывания мусора. Мощности хватает, чтобы захватить стружку, матерчатый фильтр не используется. Разделение осуществляется в зависимости от пуска:

• ручной запуск;
• автоматический старт.

Также выделяют установки разных размеров и массы:

• Малогабаритные;
• Средних размеров;
• Крупногабаритные.

По конструкции применяются асинхронные электродвигатели малой, высокой мощности, и в зависимости от этого происходит разделение на категории:

• Установки малой мощности (550 от 1000 Вт).
• Модели средней мощности (1000-1800 Вт).
• Агрегаты высокой мощности (1800-3000 Вт).

Улучшение конструкции

Несмотря на правильную сборку и устройство фильтра для пылесоса своими руками, ни один самодельный прибор не очистит воздух полностью на 100%. Можно лишь снижать проценты содержания вредных веществ и мелкодисперсной пыли на выходе. Все эти показатели зависят от мощности используемого электромотора, объема емкости для сбора мусора, качества и длины шлангов, а также их диаметров.

Опытным путем определяются в домашнем производстве оптимальные размеры насадок, качество материала для фильтров, размер и конструкция бочек. Конечно, многое зависит от вида мусора.

В мастерской на входную вытяжную трубу можно добавить пылесборник в виде конуса. Его можно сделать из металла, пластика или фанеры. Наибольший эффект можно получить, повесив вытяжку прямо под пилой станка.

Подготовительные работы

Как говорилось выше, можно сделать циклонный фильтр для мастерской за полчаса, но для этого нужно проконтролировать наличие всего необходимого для производства стружкососа своими руками, а именно: инструменты, материалы и расходники.

Инструменты

Для производства работ будут необходимы следящие инструменты:

1. электродрель,
2. шуруповёрт,
3. электролобзик,
4. циркуль,
5. нож,
6. струбцины,
7. отвёртка крестообразная,
8. карандаш,
9. корончатое сверло по дереву (50-60мм),
10. набор сверл.

Материалы и крепёж

Материалы можно использовать как новые, так и бывшие в употреблении, поэтому внимательно просмотрите нижеследующий список – возможно, что-то у Вас уже есть в наличии;

Воздуховод (шланг) для пылесоса гофрированный или в текстильной оплётке. Канализационная труба диаметром 50мм и длиной 100–150 мм, в один из концов которой должен вставляться воздуховод Вашего бытового пылесоса. Канализационный отвод 30 или 45 градусов, длиной 100–200 мм, в один концов которого будет в дальнейшем вставляться воздуховод, указанный в п.1. Ведро («большое») пластиковое 11-26 литров с герметически закрывающейся крышкой. Ведро («малое») пластиковое 5-11 литров.Примечание

Важно, чтобы разница между двумя максимальными диаметрами ведер, была примерно 60–70 мм.Лист фанеры толщиной 15–20 мм.Примечание. Размер листа должен быть больше максимального диаметра Большого ведра

Саморезы по дереву с плоской широкой головкой и длиной 2/3 толщины фанеры. Гелевый герметик универсальный.

Таблица стандартных размеров круглых пластиковых ведер.

Объем, л	Диаметр крышки, мм	Высота, мм
1,0	125	115
1,2	132	132
2,2	160	150
2,3	175	133
2,6	200	124
3,0	200	139
3,4	200	155
3,8	200	177
3,8	200	177
5,0	225	195
11	292	223
18	326	275
21	326	332
26	380	325
33	380	389

Триммер

Помимо пылесоса, бытовая воздуходувка может быть собрана своими руками и на основе других приспособлений. Наглядным примером выступает триммер.

Триммер — это разновидность газонокосилки, которая довольно часто встречается в садовом хозяйстве.

Самодельная воздуходувка, собираемая своими руками из триммера, будет представлять собой насадку в корпусе, на которой устанавливается вентилятор. Такая конструкция фиксируется на штангу триммера, после чего заводится двигатель и устройство вступает в работу.

Подобные воздуходувки дают возможность очистить территорию около дома, садовые дорожки и не только.

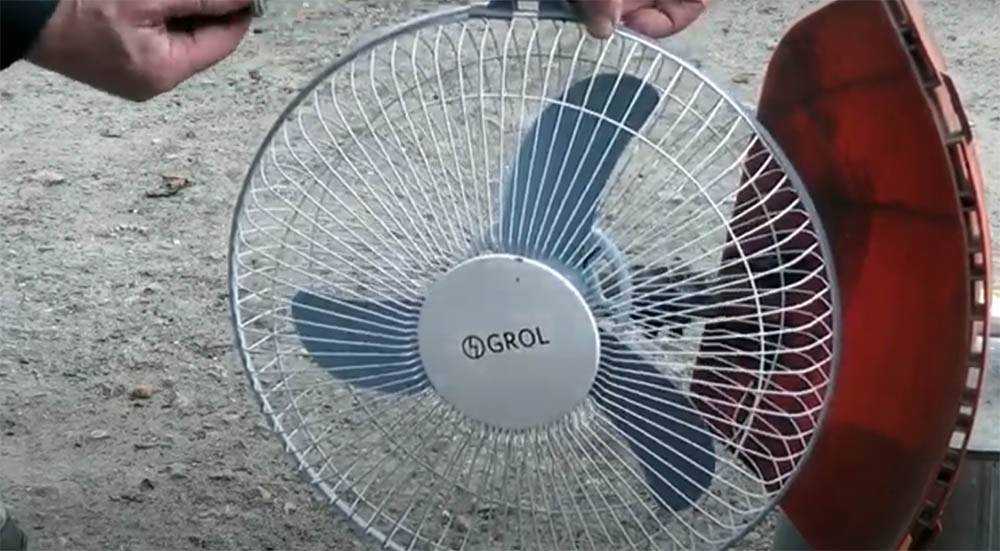

Подготовьте ненужный напольный вентилятор, а также садовый триммер.

Далее последовательность следующая:

• разберите конструкцию вентилятора;

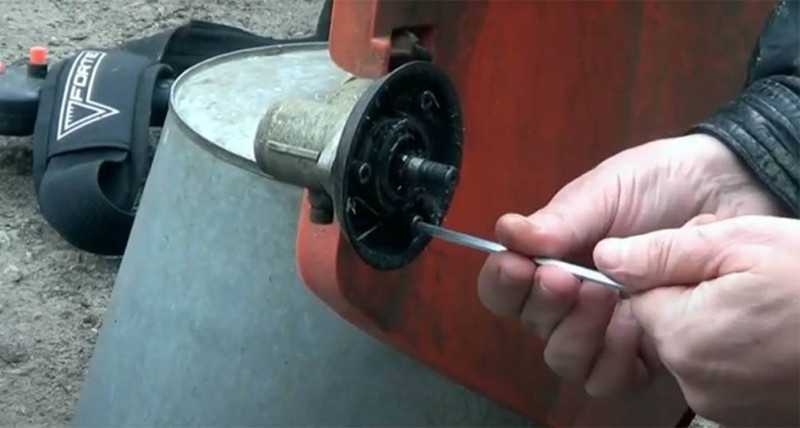

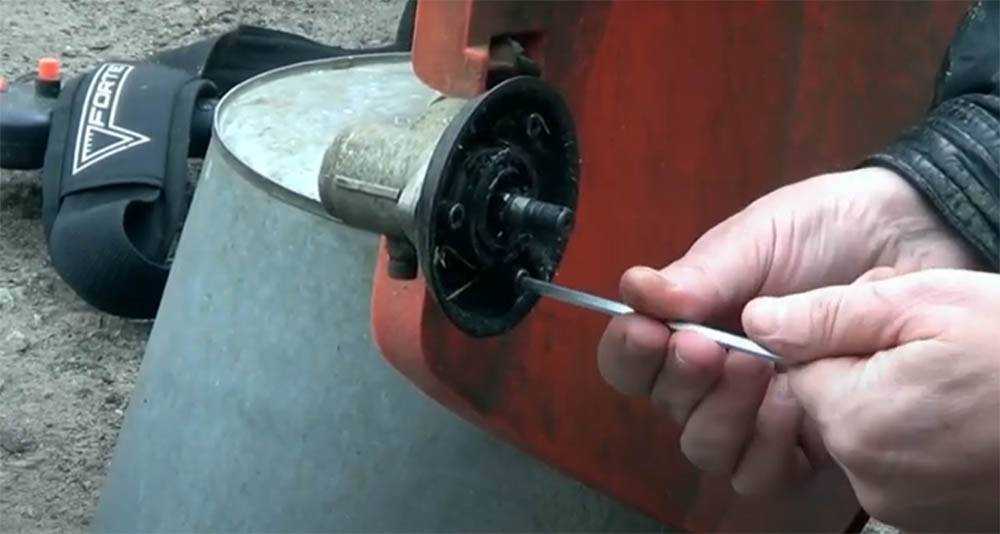

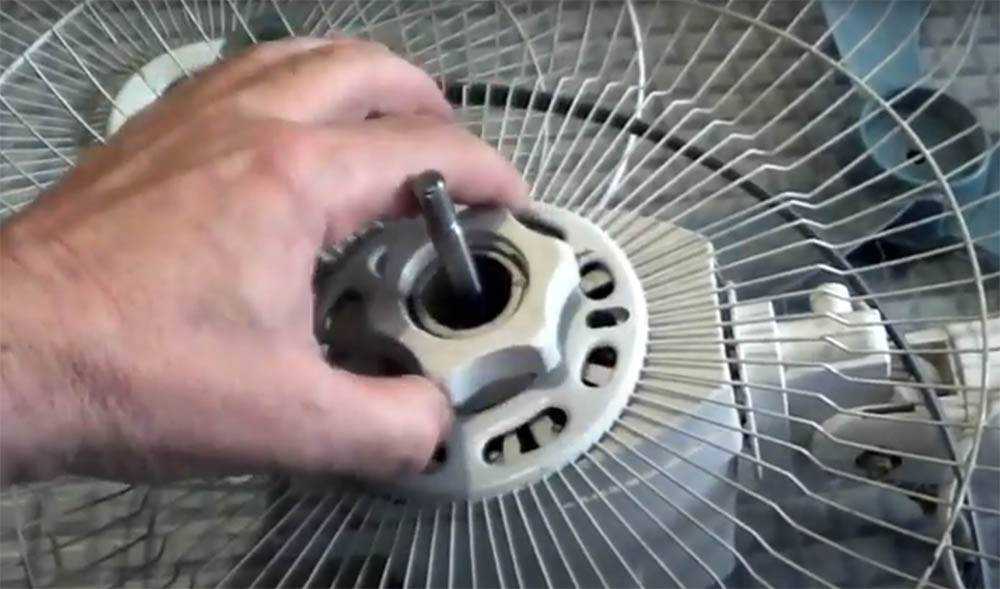

• мотор от триммера разберите частично, открутив крепления внутреннего кольца-крышки;
• снятое кольцо приложите к задней решётке от вентилятора, сделайте разметку и просверлите отверстия для их соединения;
• заднюю защитную решётку от вентилятора установите на триммер, не используя уже ранее снятое с двигателя триммера кольцо-крышку;
• решётка вентилятора как бы заменяет её и встаёт на место этого элемента;
• по намеченным отверстиям закрепите решётку, используя штатные крепежи от двигателя триммера, открученные ранее;
• выполните отверстие по центру, чтобы болтом закрепить крыльчатку от вентилятора;
• закрепите переднюю решётку;
• соедините устройство с триммером.

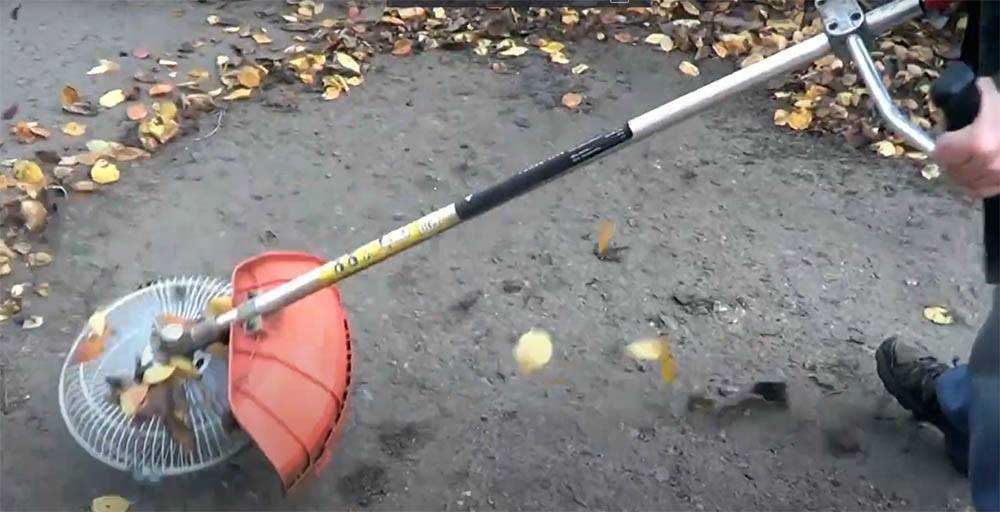

По сути, у вас получается газонокосилка с вентилятором на конце. Лёгкость пластиковой конструкции позволяет без особых нагрузок на спину и руки работать такой воздуходувкой на территории.

Несмотря на то, что устройство работает на основе крыльчатки от вентилятора, его характеристик должно вполне хватить для уборки садовых дорожек, придомовых территорий и так далее.

Важное преимущество заключается в отсутствии вмешательства в конструкцию и целостность самого двигателя и триммера. Это позволяет снять вентилятор, вернуть на место заменённый элемент конструкции, вместо которого была установлена задняя решётка от вентилятора, и получить вновь полноценный и работающий триммер

Конечно, на разборку и сборку будет уходить определённое время. Но всё равно за 5-10 минут газонокосилка превращается в воздуходувку и наоборот. Два устройства в одном дают возможность одним приспособлением проводить совершенно разные виды работ.

Фирмы-производители

1. Первая компания, начавшая производство таких устройств, – это Vacuflo. Вышли на рынок они в 1956 году. Эта фирма и по сей день первая среди производителей встроенных пылесосов.
2. Beam – марка пылесосов,выпускаемых фирмой Electrolux. На рынке они с 1957 года, в России появились в 2000. Сейчас в стране более тысячи дилеров, развитая сервисная сеть.
3. BVC mit SIEMENS motor – марка пылесосов, производимых компанией BVC International в Германии. На рынке они с 1988 года, экспортируются в 21 страну (в том числе и в Россию)
4. Thomas – фирма,основанная в 1900 году в Германии. Специализируется также на производстве моющих пылесосов.

Это самые распространенные, но есть и другие: Disan из Италии, Puzer из Финляндии, Husky из Канады, Kronemark из Германии и России, SilentMaster из Соединенных Штатов Америки.

Другие варианты изготовления

Помимо вышеописанных методик, есть еще несколько решений того, как изготовить пылесос самостоятельно.

Из кулера

Подобный аппарат можно сделать своими руками в домашних условиях. Для его создания нужны такие подручные материалы и инструменты:

• компьютерный кулер;
• шнур от сети;
• кнопка выключателя;
• решётка;
• ткань для пылесборника;
• паяльник.

Итак, чтобы создать мини-пылесос из кулера нужно следовать дальнейшей схеме.

• Используя паяльник, нужно присоединить кулер к шнуру от сети и к блоку питания.
• Чтобы проще было использовать приспособление, нужно на шнур сделать переключатель.
• С той стороны, где всасывается пыль, необходимо укрепить решётку, чтобы не попадались посторонние предметы.
• Нужно сделать специальный мешок, используя пыленепроницаемую ткань: для этого надо отрезать полоску, сложить её пополам и зашить с обеих сторон, дополнить ее можно набивочным материалом для подушек. Потом нужно сделать бортик и надеть резинку.
• Затем пылесборный мешок закрепляют на заднюю панель кулера. Всё, мини-пылесос готов к работе!

Из бочки

Также можно сделать пылесос, используя бочку, имеющую объём 210 литров. Можно применить бочки от типографической краски, так как у них есть герметичные крышки и кольца-замки. Кроме того, нужно использовать воздушные шланги от старого пылесоса.

Рассмотрим пошаговую инструкцию создания пылесоса из бочки.

• Нужно снять крышку, которая имеет уплотнитель, затем сделать в центре отверстие. Сверху необходимо зафиксировать кожух фильтра.
• На дне бочки следует укрепить фанеру и установить колёсные поворотные опоры.
• На левой стороне крышки поместить входной патрубок, он может изгибаться. Стена бочки является сепаратором. В качестве фильтра можно использовать автомобильный воздушный фильтр.
• Крышку нужно усилить фанерой и закрепить фиксирующую пластинку с винтиком. Саму же пластинку при помощи двух саморезов нужно прикрепить на фанерный круг.
• В центре бочки нужно закрепить внутреннюю часть турбины. Её мощность составляет 1,8 КВт.
• Следующий этап – изготовление блока: для этого надо взять 3 листа фанеры и склеить их. Потом с помощью ручного фрезера сделать насадки под ведро, двигатель и крышку. Сверху блока есть крышка, в неё нужно встроить кнопки включателя и выключателя. Аппарат готов к использованию!

Из фена

Можно сделать мини-пылесос, используя простой фен. Для этого потребуется:

• фен;
• пластиковая бутылка с крышкой;
• зажигалка;
• карандаш;
• щипцы или кусачки.

Чтобы сделать подобное устройство своими руками, воспользуйтесь следующей инструкцией.

• Сначала необходимо подплавить пластиковую крышку. Для этого надо взять кусачки, и прогреть дно крышки над огнем зажигалки.
• Потом нужно вставить карандаш и продавить середину мягкой крышки. Получится «пипетка».
• Затем следует взять канцелярский ножик и срезать кончик «пипетки».
• Чтобы сделать насадку, нужно отрезать у бутылки половинку с горлышком и разровнять её края с помощью подогрева. А саму бутылку разрезать напополам.
• Далее нужно взять решётку от старого фена и примотать её полой стороной внутрь пластикового горлышка при помощи изоленты.
• После этого нужно соединить все детали и закрутить крышку-насадку. Затем закрепите всё это на заднюю часть фена, где находится решетка.

Фен-пылесос готов к работе, он может убирать мелкий мусор в труднодоступных частях дома.

Вакуумный

Чтобы сделать вакуумный пылесос, необходимы такие материалы:

• пластиковый ящик;
• рабочий пылесос- «донор»;
• дрель с разными свёрлами;
• многоразовый фильтр 3M;
• клеевой пистолет;
• уголки от мебели;
• болтики.

Изготовление вакуумного пылесоса не представляет особой сложности.

• Нужно взять ящичек от инструментов, имеющий размеры 591х291х311 мм.
• Чтобы хорошенько укрепить мотор, надо закрутить болтиками силовую часть.
• Чтобы двигатель не перегревался, делаем отверстие для болтов, а затем с помощью дрели просверливаем разъём для кабеля и вентиляционной решётки.
• С помощью мебельных уголков надо качественно установить фильтр 3М. Благодаря уголкам, фильтр можно извлечь, а потом очистить его или заменить.
• В том месте, где находятся всасывающий мотор и фильтр, надо приклеить уплотнитель. Он должен хорошо прилегать к трубке и не иметь каких-либо щелей.
• Кабели надо проложить по стенкам ящика. Их можно прикрепить с помощью клеевого пистолета.

Ударная отвёртка из стартера

Бывают ситуации, когда открутить заржавевший болт или винт обычным инструментом невозможно. Ударная отвёртка с этим делом отлично справляется. Инструмент изготавливают своими руками из деталей автомобильного стартёра:

1. Из корпуса стартёра извлекают вал и втулку.
2. Часть вала срезают, оставляя стержень со шлицами.
3. На втулку одевают отрезок трубы, подходящего размера.
4. К концу трубы приваривают обрезок болта равного диаметра.
5. Конец вала обтачивают в форме четырёхгранника, на который одевают головки нужного размера. Для винтов в головку вставляют биту.

При ударе молотком по головке болта, вал скользит скошенными шлицами внутри втулки, совершая вращательное движение. Чем сильней удар, тем с большим усилием проворачивается вал.

Что такое промышленный пылесос

Промышленный пылесос – специальный вид профессиональной бытовой техники, который требуется для сухой уборки производственных помещений. Инструменты, использующиеся дома для очистки пола, обладают меньшей мощностью, маленьким размером и производительностью.

Для чего он нужен, область применения

Столярные пылесосы отличаются по конструкции, поэтому могут всасывать тяжелые отходы и бетонную пыль. Бытовая техника для пользования дома с таким мусором не справится, поскольку ей не хватит мощности. Строительный пылесос без мешка для сбора пыли потребуется для сложной уборки:

• в мастерской;
• на стройке;
• в мастерских по обработке дерева;
• в пищевой промышленности;
• в химической лаборатории;
• в машиностроительных цехах;
• в авиационных ангарах;
• на производстве электронных компонентов.

Промышленную бытовую технику требуется выбирать определенного типа в зависимости от выполняемого типа работ. Для сухой уборки необходимо использовать промышленный пылесос для строительной или бетонной пыли.Дополнительная информация! Водная техника предназначена для удаления влажных отходов. Существуют пылесосы для работы с электроинструментами, а также взрывобезопасные для очистки помещений с использованием веществ высокого класса опасности.

Варианты устройств, сделанных своими руками из бытового пылесоса

Какие разновидности предлагают мастера-Кулибины:

• с водяным фильтром;
• с циклонным.

Их можно усовершенствовать, добавив несколько фильтров. Но принцип работы будет один и тот же. Просто увеличивается эффективность очистки.

Принцип конструкции, инструменты и материалы

Если обратить внимание на оба варианта, то они похожи. Просто первый работает с дополнительным водяным фильтром, второй без него. При этом у циклонной разновидности конструкция может быть разной, где отличительная деталь – сам циклон

При этом у циклонной разновидности конструкция может быть разной, где отличительная деталь – сам циклон.

Изготавливают его из разных материалов. Самый простой – пластик. Это может быть даже обычное пластмассовое ведро с плотно закрывающейся крышкой. К пылесосу из ведра и требования не такие жесткие, потому что это уже практически готовая конструкция, которая прекрасно работает.

Для этого в крышке посередине делают отверстие с диаметром, равным сечению шланга от бытового пылесоса. Его туда и вставляют, герметизируя силиконом. В верхней части ведра сбоку также делают точно такое же отверстие. Туда вставляют пылесосный шланг, от другого старого аппарата. Стык герметизируется

Здесь важно шланг направить вниз по стенке ближе к дну ведра, чтобы воздушный поток создавал цикличное направление движения. Крышка плотно устанавливается

Первый шланг соединяется с бытовым прибором, второй – с насадкой для сбора мусора и пыли.

Простое устройство, достаточно эффективное, не требующее больших затрат на приобретение материалов и времени на изготовление. Чтобы сделать такую разновидность пылесоса своими руками, необходимо несколько инструментов:

• нож или лобзик для вырезки отверстий,
• наждачная бумага для подгонки кромок,
• пистолет с герметиком.

Если в арсенале есть дрель с коронкой, то для прорезывания отверстий лучше использовать ее.

Принцип работы такого строительного пылесоса заключается в том, что воздушный поток создает конусовидный вихрь внутри емкости. В нижней части ведра давление воздуха ниже, чем в верхней. Поэтому тяжелые частицы, не поднимаясь, оседают на дно самодельного пылесборника.

Внимание! Чем высота ведра больше, тем эффективнее работает установка. Тем больше мусора она собирает за один раз.

Единственный минус этого варианта – мелкая пыль плохо осаждается внутри ведра

Поэтому важно установить дополнительные защитные материалы. К примеру, на выходной патрубок надеть ткань или капроновый чулок

Единственный минус этого варианта – мелкая пыль плохо осаждается внутри ведра

Поэтому важно установить дополнительные защитные материалы. К примеру, на выходной патрубок надеть ткань или капроновый чулок. Единственный минус этого варианта – мелкая пыль плохо осаждается внутри ведра

Единственный минус этого варианта – мелкая пыль плохо осаждается внутри ведра

Поэтому важно установить дополнительные защитные материалы. К примеру, на выходной патрубок надеть ткань или капроновый чулок

Виды строительных пылесосов и их назначение

Мы рассмотрим две классификации строительных пылесосов: по предназначению и объему бака.

Различие строительных пылесосов по предназначению

• Для сухой уборки. Наиболее простой вариант, который способен справиться с пылью и сухим мусором. Они отличаются от обыкновенных домашних пылесосов только мощностью и улучшенной системой фильтрации.
• Для сухой и влажной уборки. Эта подкатегория строительных пылесосов способна собирать жидкости. Модели такого инструмента обладают повышенной надежностью и защитой от влаги.
• Для уборки пожаро- и взрывоопасных веществ. Это дорогие агрегаты, которые нужны на определенных направлениях предприятий. Они могут убирать органические отходы, металлический порошок, угольную пыль и пр. Такие модели обладают бесщеточным двигателем, в котором значительно понижен шанс возникновения искры.
• Для уборки горячего мусора. Используются для сбора разогретой металлической стружки и т. п.

По объему бака

• Если вам нужно убирать во время ремонта в квартире или доме, а площадь уборки небольшая, то подойдет пылесос с баком объемом до 30 литров.
• В случае уборки на производстве или строительной площадке небольшого бака может не хватить. Если нужно убирать большую площадь, то лучше взять пылесос с объемом бака от 30 до 70 литров.

Самодельный стружкоотсос

Для домашнего мастера, у которого есть столярная мастерская дома, не проблема собрать стружкоотсос. Этот станок необходим для того, чтобы собирать стружку, которая все время мешается под ногами.

Для сборки потребуется фанера и электродвигатель с длинным валом. Мотор лучше брать помощнее с оборотами в пределах 3000 об/мин.

Из фанеры изготавливается крыльчатка в виде водяной мельницы

Здесь важно ее отбалансировать, чтобы не было биения. Это делается с помощью высверливания отверстий или в боковинах крыльчатки, или в лопастях

Первый вариант лучше.

Перед тем, как собрать пылесос, необходимо сделать из той же фанеры корпус. Это две одинаковые боковины в виде улиток и верхняя часть, которая будет располагаться по периметру корпуса, закрывая его со всех сторон.

Сборка производится по следующему принципу:

1. Устанавливается одна боковина корпуса. Она крепится к корпусу двигателя, благо на его поверхности есть монтажные крепления.
2. Крыльчатка насаживается на вал электродвигателя и крепится с помощью шайбы и гайки.
3. Монтируется верхняя часть. Она крепится к установленной боковине.
4. Проводится установка второй боковины, которая крепится к верхней части корпуса самодельного пылесоса для мастерской.

Все крепления – это саморезы. Для сбора стружки понадобится дополнительная емкость. Это может быть обычный мешок, короб или любое другое решение.

Эффективность самодельного по сравнению с аналогами из магазина

Самодельные устройства нельзя сравнивать с профессиональными. Они отличаются по таким параметрам:

• мощность двигателя и всасывания;
• параметры шума;
• объем емкости для сбора мусора;
• очищение воздуха;
• дополнительные функции;
• прочность корпуса.

При этом простой самодельный пылесос без труда очистит помещение от мелкой стружки и строительный пыли. Домашние устройства имеют меньшие размеры. Они помогают освободить пол и стены от пыли. Однако они не имеют функции очищения воздуха.

Изготовление строительного пылесоса имеет целый ряд особенностей. Чтобы получить качественную и надежную конструкцию, стоит продумать ее до мелочей и подготовить все необходимое.

Основные конструктивные элементы строительного пылесоса

Схема вихревой камеры промышленного пылесоса.

Прежде чем приступить к изготовлению самодельного промышленного пылесоса, следует изучить конструктивные особенности этой разновидности вспомогательного строительного оборудования.

Промышленные строительные пылесосы являются мощными устройствами, которые имеют достаточно большую массу. Использование мощного оборудования позволяет удлинить срок его безотказной службы, но чем выше мощность электропривода оборудования, тем больше его масса. Поэтому модели промышленного производства изготавливаются на платформах, имеющих небольшие колесики, для облегчения перемещения и использования устройства.

Бак для сбора мусорных отходов должен быть сделан из прочного конструктивного материала. Для этой цели лучше всего подходит нержавеющая сталь, имеющая на поверхности антибактериальное покрытие. В конструкции агрегата обязательно должны присутствовать фильтрующий компонент и автоматическая сигнализация о наполнении мусорного бака.

Для продолжительной непрерывной работы агрегаты промышленного производства оборудуются специальной системой охлаждения. Эта система позволяет избежать перегрева устройства в процессе его работы. Дополнительно такие агрегаты снабжаются системой снижения шума в процессе функционирования. Производители комплектуют их дополнительными запасными емкостями для сбора мусора.

Конструктивные элементы самодельных пылесосов

Схема промышленного пылесоса для цемента и бетона.

Для сборки самодельного пылесоса нужно иметь электродвигатель с количеством оборотов не менее 6000 в минуту. Для изготовления устройства подходит электродвигатель от старого пылесоса, стиральной машины или компрессора холодильной установки. Можно использовать в конструкции электроприводы от кухонных приборов, но они имеют повышенную способность к перегоранию, так как эти устройства не приспособлены к высокой и длительной нагрузке.

После выбора электропривода для самодельного устройства подбирается герметичный контейнер и вентилятор для охлаждения. Для корпуса в качестве основы можно использовать пластиковое или металлическое ведро, на дне которого делается отверстие для осуществления забора воздуха. Для сбора мусора используется контейнер. В качестве приемника мусора можно использовать обычный контейнер или циклонную камеру. Наиболее удобной является конструкция, в которой используется циклонная камера. Для самостоятельного изготовления строительного пылесоса требуется применять спецгофру для пылесосов, так как при использовании другой гофры агрегат становится слишком шумным.

Для строительного агрегата рекомендуется использовать как можно более мощный электродвигатель. Это позволит проводить максимально эффективную уборку строительной пыли. Помимо мощности очень важным фактором является создаваемая устройством степень разрежения.

Для приема мусора лучше всего использовать контейнеры среднего размера, так как большие очень часто являются непрактичными. Самодельное устройство должно быть оснащено высокоэффективным фильтром для качественной очистки воздуха.

https://youtube.com/watch?v=npHJz_EPl-Q

Этапы выполнения работы

Данный метод позволяет сделать циклон из старого пылесоса. Для этого берется пластиковая емкость, например, ведро — из него нужно сделать фильтр. Для этого из жести делается крышка для верхней части емкости. Там же нужно прорезать отверстие под пластиковые трубы. Они вводятся в пазы под углом. Направление трубок должно совпадать – или обе по часовой стреле, или обе против нее. Герметичность создается путем проклеивания места вхождения трубок в емкость.

На нижней части ведра с помощью болтов крепится жестяной круг с торчащей посередине длиной резьбовой шпилькой. На нее надевается обычный фильтр от микроавтобуса. Это необходимо для очистки воздуха. Когда верхняя крышка емкости будет закрываться, в центре должно быть отверстие для этой шпильки, что обеспечит плотное закрытие ведра с помощью гайки.

На крышку емкости устанавливается мотор от пылесоса с помпой и выключателем. Одно из отверстий соединяется с помпой посредством гофрированного шланга.

Двигатель должен быть жестко соединен с крышкой болтовым соединением, чтобы он не опрокинулся во время работы. Все пазы под крепления на дне и на крышке емкости обрабатываются силиконом или клеевым пистолетом для обеспечения герметизации.

Принцип работы самодельного пылесоса с аквафильтром

В естественных природных условиях даже самые мельчайшие частицы пыли связываются водой — дождем, снегом, росой, туманом. Этот же принцип использован и в пылесосах с аквафильтром: водяной вихрь, создаваемый внутри аквафильтра, собирает даже мелкодисперсную пыль, уловить которую не способен ни один твердый фильтрующий элемент.

Современные модели пылесосов с водяным фильтром не только задерживают до 99,9% всасываемой пыли и грязи, но и очищают воздух, работают как увлажнители.

Такие приборы очень удобны и экономичны в эксплуатации — регулярно покупать дорогие мешки и прочие расходники не требуется, поскольку вся пыль оседает в резервуаре с водой.

Чтобы его очистить, достаточно слить грязную воду и ополоснуть емкость. Единственный существенный недостаток пылесосов данного типа — высокая цена.

Если внешний вид устройства не принципиален, можно собрать самодельный водяной пылесос, который по производительности и эффективности не будет уступать дорогим моделям от известных брендов.

Такой пылесос станет незаменимым помощником не только при уборке квартиры, но и при выполнении пыльных строительно-отделочных работ — штраблении стен, шлифовании и т.п.

Аквафильтр — представляет собой дополнительный рабочий элемент, а точнее емкость с водой, через которую за счет разряжения проходит всасываемый пылесосом воздух.

Водяной фильтр устанавливается до пылесоса, в результате вся грязь и пыль остается в воде, в сам пылесос попадает уже очищенный воздух.

Что потребуется для изготовления аквафильтра для пылесоса своими руками

Чтобы сделать водяной фильтр для пылесоса своими руками понадобятся следующие материалы и инструменты:

• Любая емкость с герметичной крышкой. Это может быть 19-литровая пластиковая бутылка от кулера или большое пластмассовое ведро с плотно закрывающейся крышкой;
• Крупноячеистый поролон, сетка или любой другой многоразовый фильтрующий материал, чтобы исключить попадание воды в двигатель пылесоса;
• Дополнительный гофрированный шланг для пылесоса (будет соединять пылесос и аквафильтр);
• Герметик строительный;
• Труба канализационная диаметром 50 мм;
• Дрель и сверло диаметром 6 мм;
• Измерительный инструмент — линейка, рулетка, карандаш.

Что касается труб, то их конфигурация и количество определяется исходя из формы и размера емкости самодельного аквафильтра.

Так, для изготовления водяного фильтра из 12-литрового пластикового ведра понадобятся следующие позиции ПВХ-труб:

• труба канализационная d 50 мм L 250 мм полипропилен — 3 шт.;
• тройник d 50 мм L 153 мм 90 градусов — 2 шт.;
• заглушки d 50 мм — 2 шт.

Процесс изготовления — поэтапная инструкция

Сам процесс изготовления аквафильтра состоит из нескольких этапов:

1. В верхней части ведра (достаточно отступить от верхней границы около 10 сантиметров) необходимо проделать два отверстия диаметром 50 мм напротив друг друга — это будет вход и выход самодельного аквафильтра;

1. В нижней части одного из тройников следует просверлить несколько отверстий. Делать это нужно равномерно по всей поверхности. Общая площадь отверстий приблизительно должна равняться диаметру используемой трубы. С двух боковых торцов на трубу надеваем заглушки:

1. В одной из труб проделываем отверстие диаметром 40-50 мм;

1. Далее производим сборку труб в единую конструкцию в соответствии с рисунком:

1. Наливаем в емкость воду таким образом, чтобы нижняя часть тройника с отверстиями была полностью покрыта водой;

1. Закрываем крышку водяного фильтра, подключаем пылесос:

1. Производим испытание аквафильтра.

ВИДЕО ИНСТРУКЦИЯ » alt=»»> Первые испытания рекомендуется проводить на небольшой скорости, контролируя состояние гофрированного шланга, идущего от аквафильтра к пылесосу (он должен быть сухим).

Если в гофрошланге будут видны следы воды, необходимо закрыть воздухозаборное отверстие внутри фильтра крупноячеистым поролоном или другим пористым фильтрующим материалом.

Изготовление дополнительных фильтров

Втягивающее воздух действие бытового пылесоса создает внутри резервуара для сбора отходов давление, отличное от давления за его пределами. В разряженном воздухе частицы пыли и мусора падают вниз под собственной тяжестью и действием инерционных сил.

Для того, чтобы поступающие отходы разделились на мелкую и крупную фракции, необходимы дополнительные фильтры, которые окончательно превратят бытовую технику, практически, в промышленный пылесос своими руками.

Можно приобрести готовый масляный фильтр, на котором будут оседать мелкие частицы пыли или сделать циклонный фильтр для пылесоса своими руками. Он может выглядеть как резиновая крышка с множеством мелких отверстий, или изделие с применением ткани.

Распылитель из шариковой ручки

Самодельный краскопульт на основе компрессора холодильника или пылесоса — это достаточно сложная система, для которой нужны определенные знания, а вот простой мини-распылитель из шариковой ручки сможет сделать каждый. Этот ручной прибор используется с небольшим баллоном объемом до 1 литра, идеально подходит для мелких отделочных работ, предполагающих окрашивание водоэмульсионной краской.

Для изготовления такого распылителя необходимо:

• разобрать ручку и удалить из нее пасту, чтобы в итоге получилась пустая трубка, через которую будет беспрепятственно проходить воздух;
• срезать кончик нижней части ручки, чтобы получить расширенное отверстие;
• разобрать стержень, удалить из него остатки пасты с помощью спирта;
• в центре пробки сделать сквозное отверстие того же размера, что и стержень;
• перпендикулярно отверстию для стержня пробке просверливается отверстие для корпуса ручки;
• стержень и корпус вставить в бутылку, после чего можно приступать к окрашиванию. Воздух в такой аппарат придется вдыхать самостоятельно, поэтому для сложного окрашивания порошковой краской такой способ не подойдет.

Схема краскопульта из ручки своими руками к содержанию
