Как сделать незамерзающий водоразбор во дворе собственноручно

Самодельный зимний кран

Практичные домовладельцы еще до появления в продаже заводских моделей мастерили незамерзающий кран своими руками. Существует несколько вариантов установки запорной арматуры для зимнего режима работы:

Самодельный незамерзающий кран

Существует вариант отсутствия регулировки с уличной стороны, когда управление остается внутри дома, а на улицу выводится лишь гибкий шланг, отверстие которого после использования закрывают заглушкой. Приемлемое решение, хотя и не слишком удобное на практике.

Во всех вариантах самодельных конструкций должно быть соблюдено правило обеспечения уклона водопровода в сторону улицы для стока остатков после использования. Изобретать дополнительные схемы уже нет смысла, так как налажено заводское производство незамерзающих кранов.

Особенности зимнего водоснабжения

Проблемы защиты крана от замерзания, неизбежного порыва касаются как дачников, жителей коттеджных поселков, так и предпринимателей, владельцев сельскохозяйственных, промышленных предприятий, в чьем ведении находятся водопроводные магистрали с выходящими на улицу гидрантами. В регионах со стабильно низкими температурами, продолжительными зимними сезонами решение вопроса особенно актуально.

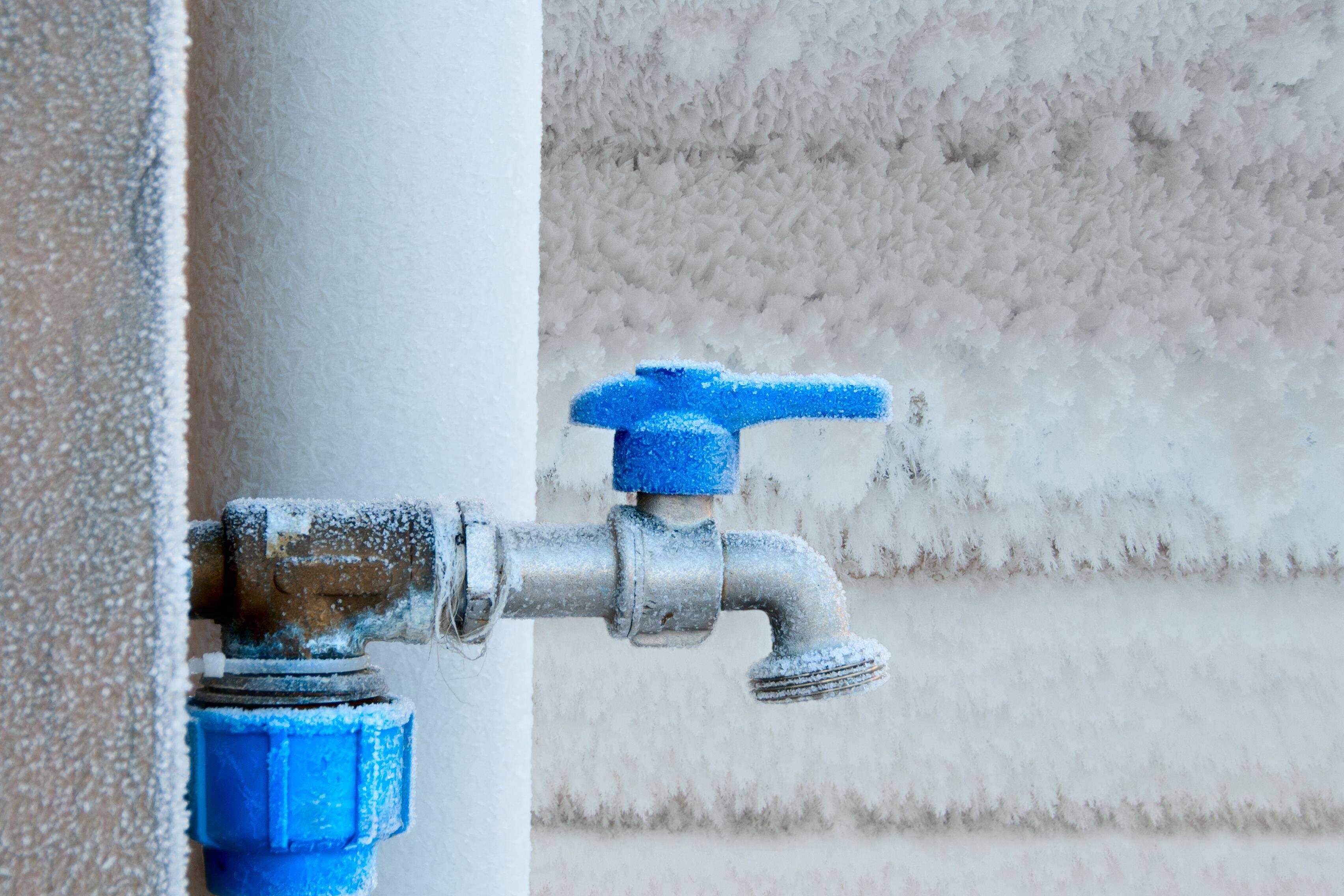

Постепенно вентили поливочных кранов при температуре ниже 0°С обледеневают, замерзающая в трубах вода, согласно законам физики, увеличивается в объеме, приводит к разрыву отдельных участков магистрали.

Чтобы избежать порчи, приходится утеплять зоны потенциального замерзания воды, спускать трубу ниже уровня промерзания почвы либо размещать в теплых помещениях. Даже принятые меры лишь частично решают проблему, так как уличные краны остаются под угрозой риска разрушения, соответственно, они не смогут обеспечить водоснабжение.

Вода во дворе нужна и зимой, для заливки катка например

Уличные нужды в поливочных кранах сохраняются в любой сезон. Зимой возникает потребность залить для детей горку на придомовом участке, организовать ледовую площадку, помыть машину на открытой территории и др.

Носить воду по старинке лейками, протягивать из дома резиновый шланг не самые комфортные, практичные способы доставки воды на улицу в мороз. Справляться со сложностями зимнего водопровода помогает незамерзающий кран для воды.

Схема дачного водопровода из ПНД

Устанавливаются водопроводные системы на садово-дачном участке двумя способами:

• Открытым.
• Закрытым.

Открытый способ более подходит для сооружения сезонных водопроводных систем, применяемых для поливки растений. После окончания дачного сезона такой трубопровод можно легко разобрать, убрав трубы на хранение до следующей весны. Закрытый вариант используется при монтаже капитальных водопроводных сетей, и подразумевает размещение труб в специально вырытых траншеях.

Сезонный водопровод

Сезонные водопроводные системы используются на дачных участках для полива насаждений — грядок, кустарников, плодовых деревьев. Также он может применяться для водоснабжения дачного домика и надворных построек, например, бани, летней кухни и гаража. В случае использования участка только в тёплое время года, целесообразно монтировать летний водопровод на даче из ПНД-труб открытым способом.

Среди неоспоримых преимуществ открытого варианта — высокая скорость его монтажа. При помощи специальных фитингов, которые продаются в любом строительном супермаркете, можно быстро соединить полиэтиленовые трубы в водопроводную систему необходимой вам конфигурации. Пластиковые трубы могут лежать прямо на земле, без обустройства опор-возвышений, необходимых при монтаже открытого металлического трубопровода. Это связано с устойчивостью ПНД к воздействию сырости.

Среди плюсов такого сезонного водопровода — его мобильность. Осенью трубопровод, во избежание хищения труб, можно разобрать и убрать на хранение. При необходимости можно быстро изменить параметры водопроводной сети, удлинив или укоротив её, сменив конфигурацию. Скорость монтажа — ещё один довод в пользу открытого способа прокладки труб. При этом не требуется производить на участке земляные работы, отнимающие много времени и сил, а также оставляющие после себя разворошенные грудки и садовые дорожки.

Недостаток у открытого трубопровода один: его уязвимость для внешних механических воздействий. Несмотря на достаточно большую прочность ПНД-труб и соединительных фитингов, всё же имеется вероятность их случайного повреждения садовой техникой или инструментарием — мотокультиватором, мотыгой, лопатой. Также потребуется разбирать пластиковые трубопроводы во время проведения весеннего пала сухой травы. Огонь способен не только повредить, но и полностью уничтожить лежащую на земле полиэтиленовую конструкцию.

Капитальная водопроводная система

Если участок используется не только в дачный сезон, но и в зимнее время, есть резон создать капитальную водопроводную систему из ПНД. Собственно монтаж труб в данном случае ничем не отличается от сборки открытого трубопровода. ПНД-трубы соединяются при помощи тех же пластиковых соединительных фитингов и доборных элементов.

Вся разница здесь заключается в закрытом способе расположения труб. Перед монтажом на участке выкапываются траншеи, в соответствии с конфигурацией будущей водопроводной сети. Во избежание заморозки труб с водой в зимнее время, их следует прокладывать ниже глубины промерзания грунта. В нижеприведенной таблице даны ориентировочные данные промерзания почвы для разных городов:

Как видим, во многих городах глубина промерзания грунта достигает 2-х метров. Однако, копать траншеи глубиной в два метра не всегда бывает целесообразно и возможно. В такой ситуации рекомендуется воспользоваться при укладке труб греющим электрическим кабелем, который можно сегодня приобрести во многих магазинах сантехники.

Установка водопровода из ПНД

Трубы из полимерных материалов сегодня выступают в качестве успешных конкурентов металлическим и асбоцементным изделиям, всё шире применяясь для прокладки водопроводных систем. Это обусловлено широким ассортиментом пластиковых труб, изготовляемых из различных полимеров с разными техническими характеристиками. В результате всегда имеется возможность выбора исходного материала для монтажа трубопровода, в соответствии с предъявляемыми к нему эксплуатационно-техническими требованиями.

Одним из наиболее распространённых полимеров, применяемых для производства пластиковых труб, является ПНД — полиэтилен низкого давления.

Технология производства ПНД-труб такова:

• Расплав полиэтилена выдавливается через матрицу необходимого размера.
• Процесс полимеризации в данном случае происходит при атмосферном давлении, в отличие от полиэтилена высокого давления.
• После застывания полиэтиленовой заготовки, они нарезаются на отрезки стандартной длины, либо сворачиваются в бухты.
• Производится маркировка изделий, в соответствии с их техническими характеристиками, и трубы отправляются в продажу.

Трубы из ПНД, бывают нескольких видов

• Лёгкие, рассчитанные на рабочее давление не более 2,5 атмосфер. Маркируются буквой «Л».
• Средне-лёгкие, маркируются «СЛ» и выдерживают давление до 4 атм.
• Средние, маркировка «С», рабочее давление до 8 атм.
• Тяжёлые — «Т», способные выдержать до 10 атмосфер.

При покупке следует обращать внимание на маркировку, выбирая материал для водопроводной сети в зависимости от предполагаемого рабочего давления внутри системы. Смонтировать водопровод из ПНД на даче своими руками не представляет особых затруднений благодаря технологичности сборки

Соединяются между собой ПНД-трубы при помощи специальных фитингов и доборных элементов — тройников, уголков и т.д.

Для дачного водопровода рекомендуется применять трубы из полиэтилена марки 80 или 100. Они отлично подойдут для подачи холодной воды, обладая устойчивостью к воздействию солнечного ультрафиолетового излучения и коррозийному воздействию жидкости. Основная водопроводная ветка делается обычно из трубы диаметром 32-40мм, а отводы от неё — из 20-25-й трубы.

Как сделать что-то самому, своими руками – сайт домашнего мастера

С наступлением осенних заморозков появляются проблемы с водой на дачных участка. Даже при наличии водопровода пользоваться обычными садовыми кранами становится невозможно, их приходится отключать. Установка незамерзающих кранов решит эту проблему. А при наличии тёплого подполья пользоваться ими можно всю зиму.

Поздней осенью дачники как правило, отключают уличные краны — в противном случае их разморозит первый же серьёзный мороз, и на следующий год нужно будет устанавливать новые. Но вода часто нужна на участке и в это время.

Конечно, при необходимости её можно брать из ещё не отключенного домашнего водопровода: шланг подключить в доме и протянуть его на улицу. Но это, конечно же, не очень удобно.

Чтобы включать-выключать подачу воды, придётся несколько раз ходить в дом и обратно, выстужать его и таскать грязь. Можно привлечь для управления краном кого-нибудь из домашних, но здесь тоже наверняка возникнут сложности.

ИНСТРУМЕНТ ДЛЯ ДОМА И САДА, РУКОДЕЛИЯ И ПР. ЦЕНЫ ОЧЕНЬ НИЗКИЕ

Решением этой проблемы станет установка морозостойкого крана. Он будет исправно подавать воду на улицу при работающем домашнем водопроводе даже в морозы.

Принципов действия таких кранов несколько. Один из них — удлинение штока, открывающего и закрывающего кран. Благодаря этому сам кран может находиться внутри дома (например. в тёплом подполье), а барашек крана будет расположен снаружи. И необходимость заходить в дом отпадает. Краны подобной конструкции выпускает, например, финская компания Oras.

При покупке подобных кранов, чтобы не ошибиться с длиной штока, надо точно знать толщину фундамента или стены дома. А чтобы обеспечить некоторое рабочее пространство, к этому размеру следует добавить несколько сантиметров.

При покупке подобных кранов, чтобы не ошибиться с длиной штока, надо точно знать толщину фундамента или стены дома. А чтобы обеспечить некоторое рабочее пространство, к этому размеру следует добавить несколько сантиметров.

Другой принцип работ незамерзающих кранов разработан немецкой компанией Meibes. Так. кран SEPP-Eis изготовлен специально для наружного применения при отрицательных температурах.

При замерзании вода, как известно, увеличивается в объёме приблизительно на 10%. Встроенный в трубке крана автоматический клапан (компенсатор) поглощает это расширение и не даёт ей разорвать кран. Это позволяет не отключать и не сливать внешние хозяйственные краны на зиму. Они будут исправно работать, пока не отключён водопровод. Установка всех типов таких кранов примерно одинакова.

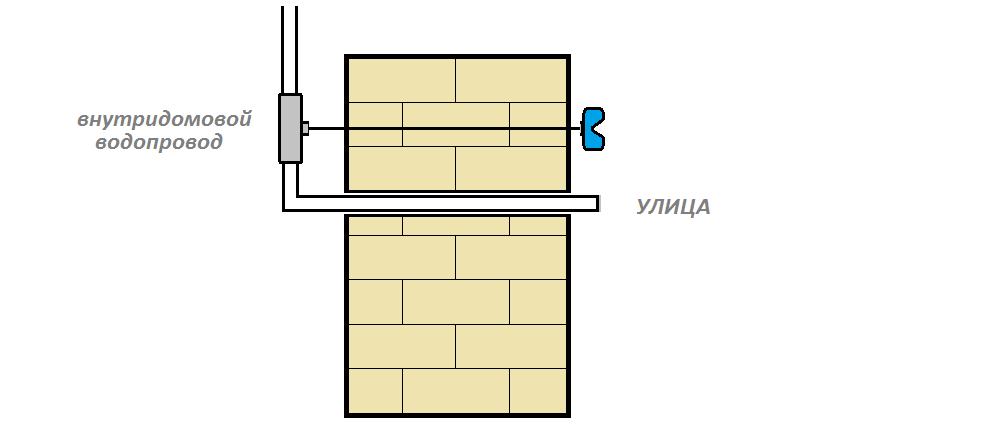

Схема 2: удлинение штока

Данная смеха в общих чертах повторяет первую конструкцию с той лишь разницей, что кран ставится только один и внутри помещения. Главная сложность заключается в том, чтобы вывести переключатель шарового крана за стену на улицу. Вопрос решается при помощи создания еще одного отверстия в стене и установке поворотного рычага.

Если не хочется делать толстое отверстие в стене под рычаг-переключатель, можно установить вместо шарового крана электромагнитный клапан, от которого через стену проводится провод к кнопке управления.

Данную конструкцию можно модернизировать, заменив изогнутую трубу, идущую через стену на улицу на гибкую подводку. Прелесть гибкой подводки в том, что с началом морозов ее можно будет просто вытянуть из стены и спрятать внутри помещения.

Источник

Преимущества использования

Достаточно простые устройства обеспечивают доступность воды на улице круглый год. Надежное запорное устройство, монтаж, эксплуатация не представляет какой-либо сложности. Кран садовый, незамерзающий, оснащенный смесителем, особенно востребован дачниками, так как позволяет поливать растения с нужной температурой.

Владельцы коттеджей, дачных участков ценят:

Существуют варианты кранов разных габаритов, конструктивных моделей, которые бывают только наружными или комбинированными, когда одна часть магистрали размещена в здании с обогревом, а другая, вентиль с изливом, – с наружной стороны, с улицы.

Процесс монтажа ПНД труб

Несмотря на то, что процесс монтажа полиэтиленовых труб достаточно прост, для создания долговечной и надёжной функционирующей системы требуется соблюдение технических нормативов. Для работы потребуется набор инструментов, трубы и соединительные элементы — фитинги и доборы (тройники, уголки, заглушки).

Инструменты

Набор инструментария для соединения ПНД-труб зависит от того, каким способом вы собираетесь это делать. При соединении труб посредством компрессионных фитингов вам не потребуется никаких специальных инструментов, кроме мелкозубчатой ножовки или специальных кусачек-резаков для нарезки труб на нужные отрезки.

При «горячей» стыковке ПНД-труб потребуется специальный электроприбор — сварочный утюг. Этот аппарат нагревает торцы трубы и соединительных муфт до температуры плавления, после чего они вставляются друг в друга. Также потребуются особые кусачки-труборезы, позволяющие быстро разрезать трубы под углом в 90о.

Фитинги

Соединительные фитинги для ПНД-труб бывают двух видов:

• Компрессионные.
• Диффузионные.

Компрессионные муфты снабжены резьбовым соединением и каучуковыми уплотнителями. Две половинки муфты надеваются на концы стыкуемых труб, после чего соединяются резьбой, образуя герметичный стык. Диффузионные муфты применяются при спайке труб нагревательным аппаратом. В последнее время на отечественном строительном рынке появились электромуфты, соединяющие трубы при помощи нагрева их током. Электромуфты имеют на своей поверхности выходы-клеммы, подключаемые к специальному сварочному аппарату, который и производит их нагрев.

Монтаж труб ПНД для водоснабжения своими руками

Начинать монтаж следует от источника водоснабжения — скважины, водоразборной колонки, магистрального водопровода. Чтобы ускорить работу, и избежать возможных ошибок, следует заранее составить схему трубопровода. В соответствии со схемой следует закупить необходимое количество труб, доборных элементов и соединительных муфт.

Дачный водопровод из полиэтиленовых труб проще всего смонтировать при помощи компрессионных фитингов. Процесс не займёт много времени и не потребует особых навыков. Компрессионные муфты сначала разбирают и навинчивают на соединяемые концы труб, устанавливая прокладку и зажим. Фиксация соединения производится при помощи внешней зажимной гайки. При её закручивании нельзя использовать разводные ключи и прочий подручный инструментарий. Закручивать гайку следует только при помощи мускульной силы рук во избежание повреждения муфты.

Произвести своими руками монтаж трубопровода возможно и при помощи диффузионных муфт. Здесь для соединения потребуется специальный аппарат — электронагреватель-утюг, снабжённый насадками необходимого диаметра. Аппарат включается в сеть, на реле нагрева выставляется нужная температура, после чего торцы трубы и муфты вставляются в нагретые насадки. После расплавления соединяемых концов, они вставляются один в другой и фиксируются на одну-две минуты.

Также возможна пайка ПНД-труб в стык, без использования муфт. Происходит это при помощи особого торцевого нагревательного прибора, снабжённого удерживающими устройствами. Такой метод используется обычно для труб большого диаметра. При пайке труб, следует следить, чтобы соединяемые концы были очищены от грязи и влаги, иначе соединение получится не герметичным. При работе с электронагревателями необходимо соблюдать меры безопасности, использовать спецодежду и защитные перчатки.

Принципы работы

Блокировка подачи жидкости либо стравливание воды после закрытия крана лежат в основе работы зимнего крана, что предупреждает возникновение ледяных пробок в водопроводной системе.

Гидрант оснащен удлиненным штоком, расположенным в здании, что не позволяет промерзать даже при сильном морозе. На улице расположена наружная часть устройства (излив, кран), в которой жидкость не задерживается, поэтому не образуется наледь. Подача воды при необходимости сохраняется.

Незамерзающий кран гидрант

Стравливание содержимого освобождает участок излива от обмерзания. Модели запорных штоков, вентилей различаются конструктивно, их изготавливают из различных материалов, но все устройства объединяет надежная остановка водного потока, работа при различном давлении в трубах.

Общие сведения о системе

В данном случае система дает возможность производить автоматический слив воды в слой почвы, который не замерзает в холодное время года. Ее устройство на первый взгляд может показаться несколько примитивным, а установка простой и элементарной, однако у нее есть все же свои особенности, связанные с конкретной подачей воды от колодца и скважины по трубам на участок или в дом.

Специалисты считают подобную систему отличным дополнением к целесообразному и экономичному устройству скважины, где адаптер заменяет более дорогой кессон.

Монтаж

1. Подключение незамерзающей системы необходимо производить ниже уровня промерзания грунта в данной местности. Узнать об этом лучше в администрации района, где должны быть соответствующие карты. Для нашей климатической зоны гидранты Merrill изготавливают разной длины – 1890 мм и 2190 мм.
2. Надежно закройте устройство после монтажа своими руками, после чего уже можно не волноваться о возможном его выходе из строя из-за действия слишком низких температур. Гидрант сконструирован таким образом, что исключается вероятность перемерзания механизма, поэтому поливочный кран и систему водоснабжения можно эксплуатировать круглый год.

Читайте так же:  Сколько метров в рулоне стекловаты

Виды зимних кранов

В торговой сети представлены различные модификации незамерзающих кранов, различающиеся длиной корпуса. Варианты размеров, как правило, в диапазоне 20−50 сантиметров. Материалы изготовления запорных элементов устойчивы к коррозии:

Экономные хозяева приобретают чугунные модели, которые сочетают прочность, стойкость к коррозии с доступностью в цене. Кроме классических уличных кранов сегодня можно приобрести незамерзающие смесители, т.е. при соответствующем подключении труб можно пользоваться как холодной, так и горячей водой. Садоводы, домовладельцы ценят поливочный кран, незамерзающий при первых осенних заморозках, что помогает в проведении хозяйственных работ в любую погоду.

Незамерзающий садовый кран

Перед покупкой, установкой крана необходимо учесть размеры, предназначение, специфику места, где планируется монтировать устройство. Существуют модели для установки на стенах, выполненных из различных материалов:

Модели могут быть как универсальными, так и предназначенными, например, лишь для деревянных стен.

Лучшие модели незамерзающих кранов

В специализированных магазинах можно найти зимние краны от американских, шведских, финских, китайских, российских производителей. Признанными лидерами в производстве сантехнических устройств являются американские, европейские компании. Запорная арматура изделий отличается высоким качеством комплектующих элементов, долговечностью работы механизма, надежностью.

Зимний кран Merrill

Устройство американского производства оснащено металлической ручкой с хромированным покрытием, прочной, удобной в работе. Торцевое крепление упрощает монтаж. Надпись «TOP» подсказывает, где находится место выхода крана снаружи здания при установке в доме. Специальная система обеспечивает усиленную проверку воздуха в конце соединения.

Незамерзающий кран Merrill оснащен автоматической системой самоочищения. По окончании работы происходит слив, последующее открытие концевого шланга. Дополнительный клапан «антисифон» предусматривает защиту от поступления воды с наружной стороны.

Длина корпуса устройства различается в моделях, бывает в диапазоне от 150 мм до полуметра. Длинный корпус можно укорачивать, обеспечивая точную подгонку длины устройства под размер стены.

Качество работы зимнего устройства гарантировано при условии нахождения клапана отключения воды в обогреваемой части дома. Если строение будет неотапливаемым, присутствует риск промерзания стен, то необходимо проверить, что в кране нет воды, т.е. готовность системы к зимнему периоду.

Незамерзающий кран merrill

Садовый кран Oras

Финская компания производит устройства, предназначенные для сквозного монтажа через стену дома. Конструктивно изделия состоят из двух частей: внутренней, наружной. В качестве закрывающего элемента устройства использован дисковый клапан, выполненный из латуни, с телескопическим шпинделем. Кран надежен в морозы, так как после закрытия вентиля остаток воды уходит самотоком. Подводка к клапану выполнена медной трубой O15 мм посредством обжимного соединения.

Незамерзающий кран Oras

Незамерзающий кран Unipump

На российском рынке конкуренцию западному производителю составляет отечественная компания Unipump, продукция которой разумно сочетает качество и стоимость изделий. Незамерзающий кран Unipump предназначен для подачи воды как на улицу, так и в технические строения при минусовой температуре.

Установка проводится через сквозное отверстие в стене, выполненное дрелью. Монтаж трубы проводят с уклоном на улицу, чтобы обеспечить слив воды. Закрывающий кран устанавливают в теплом помещении на подающем трубопроводе, снаружи крепят сливной вентиль. После проверки работы запорной арматуры устройство готово к применению.

Незамерзающий кран Unipump

Незамерзающий кран Tim

Установка гидранта в месте применения предполагает подключение к напорному водопроводу, проложенному от скважины, колодца. Использование устройства зимой возможно благодаря подключению к трубопроводу на участке, ниже промерзания грунта, конструктивным особенностям, при которых вода, после закрытия вентиля, уходит из стояка.

Высота гидранта под землей определяется особенностями почвы, глубиной промерзания; над землей — удобством эксплуатации, как правило, 0,5 – 1 м. Не рекомендуют высоту надземной части делать ниже снежного покрова. Незамерзающий кран Tim (гидрант) оснащен рычагом, который для пуска воды поднимают вверх.

Незамерзающий кран гидрант Tim

Варианты моделей

Кран уличный, незамерзающий может быть установлен:

В первом случае, настенные незамерзающие краны предназначены, как правило, как для холодного, так и горячего водоснабжения. Настенный вариант станет практичным решением, если в соответствии с шириной стены осуществлен подбор крана, монтаж выполнен пропорционально замерам.

На устройстве уличного крана возможна установка обычного вентиля либо прочной рукоятки, как у гидранта. На практике вторые чаще служат для пуска – остановки холодной воды под высоким давлением.

«Барашки», или металлические вентили, допускают как открывать-закрывать движение потока, так и контролировать интенсивность подачи. С целью присоединения поливочных шлангов к носикам уличных кранов, их оснащают специальными фиксаторами и резьбой.

Во втором случае, кран гидрант незамерзающий подразумевает монтаж в грунт. В подземных трубах после опускания рукоятки происходит полная блокировка клапаном подачи воды. Остатки сливаются в дренажную систему, вследствие чего не допускается появление ледяных пробок.

Установка незамерзающего крана своими руками – фото

• Клапан этого крана для шланга находится за стеной фундамента, поэтому он не замерзает асе зиму.
• Выбрав место установки крана, перфоратором с буром сверлят в фундаменте отверстие необходимого диаметра.
• Пропускают шток сквозь стену и для винтов крепления крана сверлят отверстия
• Опору крана ставят на герметик и прикручивают её и стена. Наносят побольше герметика вокруг внутренней части штока.
• При необходимости перейти на резьбу домашнего водопровода обматывают присоединительную резьбу лентой для сантехники и накручивают переходник
• Морозостойкий кран от фирмы Oras с удлинённым штоком.
• Уличные краны SEPP-Eis фирмы Meibes спасает от размораживания встроенный компенсатор объема.

Зимний водопровод необходим на даче, если вы собираетесь находится на ней регулярно или проживать.

Использовать его можно не только зимой, он будет актуален и в любую пору года.

Примечательно и то, что такое приспособелние на даче не перестанет функционировать, даже если вы не будете ее посещать.

Если вам каждый раз приходится сливать воду на даче из труб, чтобы они не замерзали, зимний водопровод – это лучшее решение.

Он не будет замерзать, поскольку его прокладывают ниже глубины замерзания – равная которая обычно ниже 2 метров.
