Ступенчатое сверло

Для чего нужно ступенчатое сверло по металлу

Любой мастер должен иметь такой инструмент как дрель, чтобы при выполнении той или иной работы иметь возможность высверливать отверстия необходимой величины в тех или иных материалах – дерево, бетон, кирпич, пластик, металл. В настоящее время рынок предлагает специализированные сверла – предназначенные для обработки определенного материала. Каждое из них обладает уникальными присущими только ему характеристиками и особенностями.

Главная характеристика любого сверла – диаметр. Именно он определяет, какой размер отверстия можно просверлить в определенном материале.

Сегодня дорогие друзья я хочу предоставить вашему вниманию универсальное сверло, которое с успехом может заменить обычные сверла.

Предназначенное для обработки металла это сверло имеет нестандартную форму. Выделяется оно и тем, что обеспечивает, без каких либо дополнительных приспособлений, возможность высверливания аккуратных и точных отверстий на поверхности любого материала.

Для многих мастеров работа с этим сверлом будет в новизну. Отличаются они от прочих качеством сверления, даже в том случае, если металл очень тонкий.

Те кто хоть раз пробовал просверлить отверстие в металле толщиной до 1 мм меня поймут, во-первых сверло начинает гулять по поверхности, во-вторых начинает закусывать кромку и отверстие уже получается не круглым, а треугольным.

С их помощью можно высверлить отверстия в пластике, трубах, дереве, гипсокартоне. При этом не нужно будет использовать центрирующее приспособление, что существенно упростит выполнение работы.

Нередко используют этот инструмент для шлифования уже проделанного отверстия. С его помощью можно быстро удалить образовавшуюся по краям стружку, поэтому отпадает необходимость в надфиле или наждачной бумаге, которые используются для обработки отверстий вручную.

Отличается ступенчатое сверло и особенной структурой, которая имеет вид поступательных каналов. Каждый последующий канал, имеет больший диаметром, чем предыдущим. При этом переход между ними выполнен под углом в 35-45 градусам. Эта особенность обеспечивает существенное повышение эффектности обработки тонкого металла (на уровне 50 %).

Данный инструмент я приобрел на торговой площадке Алиэкспресс. В набор входило три сверла с различным количеством ступеней и разных диаметров. Первое сверло имеет пять ступеней от 4 до 12 мм. Второе сверло имеет девять ступеней от 4 до 20 мм. И третье (самое большое) имеет 15 ступеней от 4 до 32 мм.

В каждом из них шаг ступеней 2 мм. Шаг ступени это диаметр следующего по величине сечения, то есть каждая следующая ступень увеличивает диаметр на 2 мм. Например, если в нашем примере сверло 4-32 мм с шагом 2 мм то получится 15 ступеней: 4, 6, 8, 10,… и так далее до 32 мм.

Материалы сверления

Любой природный или искусственный, то есть созданный человеком, материал в определенных случаях нуждается в отверстиях. Говоря «природные материалы» и «определенные случаи», мы подразумеваем сверла медицинского назначения (стоматология, хирургия и т.д.), бурение скважин для добычи нефти, газа и другие подобные варианты. Ну, а о необходимости технологических, технических, декоративных и прочих отверстий говорить нет смысла ввиду их очевидности.

Наиболее известными в быту материалами сверления являются:

• дерево;
• металлы;
• камень (кирпич, бетон).

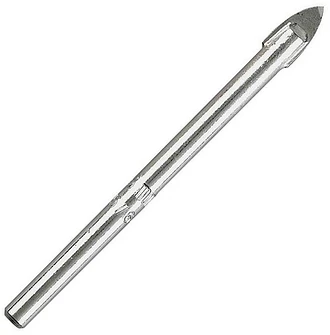

Также существуют специальные сверла для работ с керамическими и стеклянными изделиями.

Существуют специальные сверла для производства работ с керамическими и стеклянными изделиями.

Сфера использования, конструкция

Конические сверла обладают продолжительным эксплуатационным периодом. Обусловлено это высокопрочными режущими кромками. Ступенчатый инструмент дает возможность проводить обработку, для выполнения которой было бы необходимо применять несколько обыкновенных сверл. Как раз универсальностью в основном обусловлена значительная цена инструментов этой группы.

Сверла спиральные с коническим хвостовиком дают возможность обрабатывать детали с большой скоростью. При этом качество кромки нисколько не уменьшается. Состоит изделие из следующих элементов:

• вершина для подготовительного сверления;
• переход со скосом для устранения заусенцев;
• режущая кромка, расширяющая отверстия.

Конусным сверлом возможно проделывать отверстия не только в металлических, но и в гипсокартонных, деревянных, пластиковых, иных деталях. Заостренный конец инструмента дает возможность не использовать приспособление для центровки, без труда входить даже в материал большой плотности. Отверстие, которое получено при этом не нужно дополнительно обрабатывать посредством надфиля, устройства для шлифования.

Поступательные углубления приспособления, которые расположены спирально, исполнены в различных размерах с плавным переходом. Такая конструкция увеличивает эффективность обработки тонколистового материала сверлом спиральным с коническим хвостовиком примерно на пятьдесят процентов. Конические инструменты возможно применять как вручную, так и при монтаже на особое оснащение.

На рабочую область двухступенчатого сверла может наноситься абразив, состоящий из частичек алмаза/титана. Противоречия с правилами ГОСТ (государственный стандарт) тут нет. Подобное напыление делает режущие кромки намного прочнее. Благодаря этому сверло коническое не нужно часто точить. Разумеется, необходимо следовать эксплуатационным правилам, не подвергать инструмент чрезмерным нагрузкам.

Сверло ступенчатое по металлу часто применяют, чтобы исправить неточности, допущенные при обрабатывании детали иным приспособлением (к примеру, рваные края). Изделие с коническим хвостовиком незаменимо, если нужно просверлить отверстия в тонколистовом материале, стеклотекстолитовой детали. Универсальность ступенчатых приспособлений позволяет с полной уверенностью сказать, что они точно пригодятся как на производстве, так и в вашей мастерской.

Как выбрать конусное сверло

Косвенным признаком качественного изделия будет являться его цена. К тому же по цвету металла можно будет сказать из материала и какой прочности изготовлен буравчик.

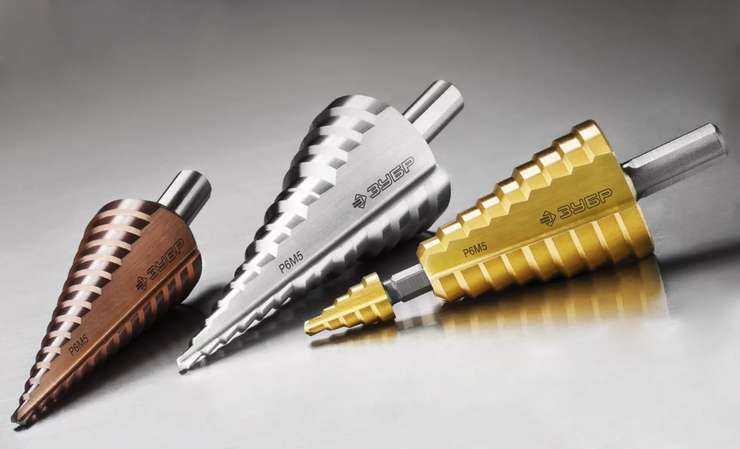

Ступенчатые изделия можно разделить по цвету на несколько групп по качеству:

1. Серый цвет говорит, что изделие сделано из стали, которая не подвергалась дополнительной обработке. Такие изделия имеют невысокую прочность.
2. Чёрный цвет указывает на закалку перегретым паром. Качество будет немного выше чем у серых собратьев, но и стоимость отличается в большую сторону.
3. Тёмно-золотистый цвет получается, если инструмент подвергался высокотемпературному отпуску. Процедура позволяет убрать чрезмерное напряжение в металле, что положительно сказывается на эксплуатационных характеристиках изделия.
4. Если конусное сверло имеет ярко-золотистый цвет, то по этому признаку можно идентифицировать наличие износостойкой поверхности состоящей из нитрида титана. Тип материала является самымпрочным, но и стоимость будет в несколько раз выше, в сравнение с дешёвыми аналогами.

Кроме качества материала на финальную стоимость будет влиять диаметр приобретаемого инструмента.

Например:

• качественное ступенчатое сверло по металлу 4-32 мм будет стоить не менее 1000 рублей;
• если не требуется сверлить отверстия большого диаметра, то можно приобрести сверло 4-20 мм, стоимость которого при равном качестве будет примерно 500-600  руб.

Видео:

Какие лучше ступенчатые сверла по металлу можно определить по отзывам в сети Интернет. Качественную информацию получить можно на специализированных форумах, где общаются специалисты применяющие конусные изделия в ежедневной работе.

Заточка инструмента

При длительном использовании даже качественные изделия могут затупиться. Каждому домашнему мастеру необходимо знать, как заточить ступенчатое сверло по металлу. Процедура сложная, кроме теоретических сведений нужно освоить практические навыки.

Для заточки конусного буравчика необходимо выполнить следующие действия:

• закрепить сверло в тисках:
• взять в руки небольшую болгарку с точильным кругом;
• аккуратно заточить режущие кромки, которые были повреждены.

Так удаётся восстановить работоспособность конусного инструмента самостоятельно.

Видео:

https://www.youtube.com/watch?v=-ygg29QvwV8

Если имеется возможность обратиться к специалистам, то можно за небольшие деньги получить полное восстановление буравчика.

Видео:

Как сверлить

Хорошо заточенным инструментом легко сделать высокоточные отверстия в металлическом листе толщиной до 4 мм.

Чтобы выполнить сверление правильно, желательно придерживаться рекомендаций:

• место для сверления намечается керном;
• сверло во время работы держится в строго перпендикулярном положении по отношению к плоскости металла;
• сверление металла производить на малых оборотах. Чем больший диаметр отверстия необходимо сделать, тем медленнее должен вращаться режущий инструмент. Идеально для выполнения данной задачи подходит шуруповёрт;
•  следует смазать сверло небольшим количеством машинного масла, чтобы снизить рабочую температура инструмента во время работы.

При соблюдении требований конусное изделие прослужит долго, без заточки.

Видео:

Виды сверл по металлу

• Спиральные(часто встречающие и самые популярные)
• Корончатые
• Конические или ступенчатые или как ещё называют конусное
• Перовое сверло

Вот мы разделили сверла по их внешнему виду. Это будет основным критерием. Теперь пройдёмся в общих чертах по видам, которые мы выделили, в каким именно ситуациях мы будем применять те или иные виды сверл при работе с металлом.

Спиральные

Спиральные сверла по металлу являются самыми популярными, и не только при работе с металлом. Они обладают высокой точностью и качеством при просверливании отверстий. Спиральные сверла представляют собой цилиндрический вид с выполненными спиралевидными канавками, которые расположенные вдоль всей рабочей зоны. Они позволяют отводить стружку металла из высверливаемого отверстия. На конце рабочей зоны находятся чаще всего две кромки, которые режут металл. За счет них сверло проделывает отверстия в металле.

Спиральные сверла можно использовать как на сверлильном станке, так и на ручной дрели. На станке будет выше точность вышей работы.

Спиральные сверла по металлу бывают с цилиндрическим хвостовиком и каноническим и шестигранным.

Сверло по металлу с каноническим хвостовиком

Если посмотреть на исполнение спирального сверла, можно выделить следующие группы:

• Спиральные сверла повышенной точности. Такие сверла применяются мастерами которым нужен высокий уровень точности при сверлении.  Купив такое сверло, вы будете уверены в точности до микронов, в диаметре отверстия. Сверла повышенной точности можно распознать по маркировке А1 выбитой на их основании.
• Левостороннее спиральное сверло. Что бы ответить на вопрос для чего они применяются, можно вспомнить ситуацию, которая случалась с многими-а именно когда обламывается шляпка болта.  Выкрутить его основание не представляется возможным. Именно для таких случаев и предназначено левостороннее спиральное свело-оно помогает выкрутить обломанные болты, шпильки.  У кого то возникнет вопрос, как отличить левостороннее сверло от обычного-для этого достаточно взглянуть в какую сторону закручена его рабочая зона.
• Спиральные сверла по металлу общего назначения. Это тот вид, который мы используем чаще всего. Они имеют большой диапазон рабочих диаметров, вплоть до 80мм. Такие сверло часто применяются как в быту, так и на производстве.

Корончатые сверла

Корончатые сверла по металлу позволяют делать отверстия в металле больших диаметров. За счёт того, что при их использовании режется только наружная часть диаметра, затраты энергии на сверление минимальные. Это позволяет делать большие отверстия быстрее чем спиральными сверлами. В середине корончатого сверла находится обычное спиральное сверло, для центровки.  Они позволяют делать отверстия диаметром до 15 сантиметров.

Внешним видом корончатое сверло по металлу похоже на стакан, с канавками с наружной стороны, для отвода стружки. И с центрирующим сверлом. На конце коронки присутствуют режущие зубья, которые изготавливаются из металла твердого сплава и с алмазным напылением.

Конические (ступенчатое, конусное)

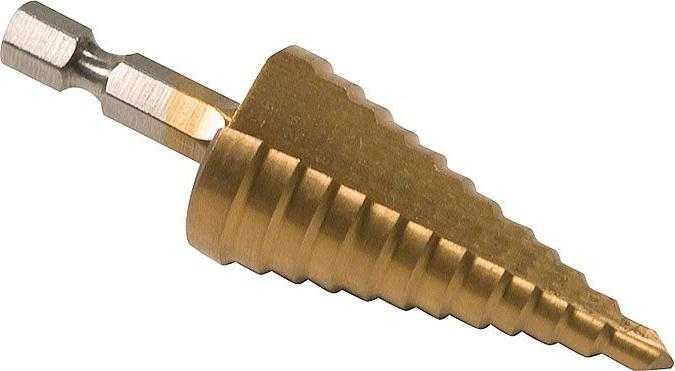

Ступенчатое или конусное сверло получило своё название за счёт своего вида. Оно похоже на конус. Конус ступенчатого сверла может быть как плавный, так и ступенями.  Конусное ступенчатое сверло по металлу является универсальным, так как одним таким сверлом можно сделать отверстия разных диаметров.  Оно применяется для сверления отверстий различного диаметра, или для увеличения отверстия в тонких металлах, в основном до 4мм.  На конце конусное сверло имеет центрирующий наконечник, который позволяет сразу начинать сверлить в нужном месте, без сдвигов.

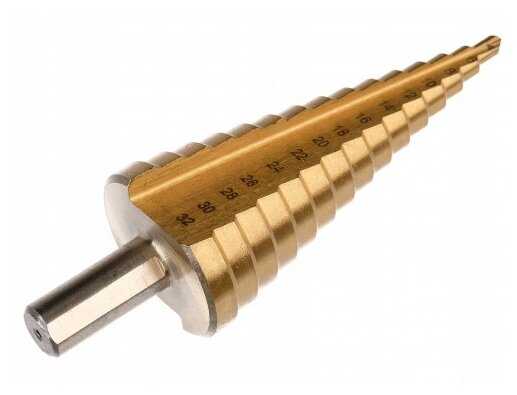

Конусные сверла бывают разных диаметров, вплоть от 4мм до 32мм.

Перовое сверло по металлу

Перовое сверло для металла имеет плоскую рабочую часть, причем она сменная. Сменную пластину к перовому сверлу по металлу можно купить отдельно, когда старая будет тупая.

Из плюсов перового сверла можно подчеркнуть его малую стоимость, что позволяет сделать его популярным для использования в домашних условиях.

Минусом же первого сверла является отсутствие отвода стружки, что дает некоторые не удобства по время работы. Во время сверления придется чаще останавливаться, и доставать перовое сверло из отверстия, для удаления стружки.

Отличия конусного гладкого и ступенчатого сверла

Перед тем, как выяснить сферу применения и достоинства конусных устройств, разберемся с их разновидностями. Гладкотельные элементы в виде конуса сверлят тонколистовую сталь, увеличивая постепенно размер отверстия. Чтобы просверлить отверстие необходимого диаметра таким сверлом, требуется периодически останавливаться, и производить замеры. Этот недостаток некоторые производители гладкотельных конусных сверл устраняют путем нанесения цифровой разметки.

Ступенчатые элементы позволяют с большей точностью просверлить отверстие благодаря наличию степеней. При сверлении происходит плавный переход по ступеням, и в итоге оператор может легко отследить, какой диаметр имеет отверстие. Надо отметить, что конусные сверла стоят достаточно дорого. Их цена составляет от 2 тысяч рублей и более. Все зависит от материала изготовления, а также размеров сверлимых отверстий. Многие могут подумать, что конусные устройства являются абсолютно бесполезной оснасткой из Китая, пока не испытают режущий инструмент в действии. Мастера открыто заявляют, что при необходимости частого сверления тонколистовых материалов, рекомендуется использовать именно конусные режущие насадки.

Какие достоинства имеются у конусных сверл

Как и все виды режущих инструментов, конусные сверла имеют свои характерные достоинства. К числу достоинств применения рассматриваемых устройств относятся:

1. Возможность высверливания отверстий разных диаметров, используя для этого всего одну насадку
2. Износостойкость — в отличие от цилиндрических элементов, конусные отличаются продолжительным сроком службы. Режущие кромки насадок имеют высокие показатели прочности, поэтому устройство изнашивается очень медленно
3. Быстродействие — насадка позволяет быстро просверливать отверстия, что положительно отражается на ее сроке службы. Режущие кромки не успевают нагреться, поэтому их качество не снижается
4. Отсутствует необходимость предварительного накернивания материала, так как наконечник конусного сверла легко врезается в любой металл, даже с плотной структурой
5. Одновременно играет роль не только инструмента для высверливания отверстий, но еще и как шлифовальный материал
6. Повышается качество и эффективность сверления тонколистового материала
7. Исключается вероятность деформации просверливаемого листа, что связано с плавностью перехода при увеличении диаметра
8. Возможность применения насадки не только на стационарном сверлильном оборудовании, но и на дрелях
9. Наличие абразивного напыления повышает прочность и эффективность оснастки. Конусные сверла могут иметь напыление из титана или алмаза
10. Не нуждаются в частой заточке

Конусные сверла дают возможность сверлить отверстия большого диаметра, тем самым исключая необходимость применения коронок по металлу. Подходит такой вид режущих насадок не только для сверления отверстий в листовых материалах, но и уголках, трубах, профиле и т.п. Главное условие — толщина стали не должна быть более 7 мм, а в идеале не более 4 мм.

Это интересно! Главный минус конусных сверл — это их высокая цена. Однако одна такая дорогая насадка способна полностью заменить полноценный набор цилиндрических сверл.

Ступенчатые виды насадок классифицируются по типу кромки на спиральные и прямые. Прямая конструкция кромки имеет преимущество — ее проще затачивать, чем спиральную. Спиральные виды кромок отличаются мягкостью и плавностью хода сверлильного устройства.

Рейтинг наборов свёрл по металлу

Набор сверл DeWALT DT7926-XJ, 29 шт.

Мне нравится1Не нравится

Набор состоит из свёрл диаметров от 1 до 13 мм. Изготавливаются изделия с применением инновационной технологии, благодаря которой исключается деформация краёв отверстий. Даже при интенсивном использовании сверла остаётся обзорной маркировка, расположенная над хвостовиком.

Хвостовик	цилиндрический
Материал изделия	HSS-G
Комплектация	Кейс (Midisafe)
Особенности	хвостовик имеет три плоских грани
Макс. диаметр хвостовика, мм	13
Вес брутто, кг	1,31
Цена, руб.	4689

Плюсы и минусы

отлично проделывают отверстия удобное хранение в кейсе

при выходе сверло подрывает металл быстро тупится

Сибртех 723867

Мне нравитсяНе нравится

В набор входят изделия для проделывания отверстий диаметров от 1,5 до 6,5 мм. Материал, используемый в производстве, отличается высокой режущей силой и твёрдостью.

Хвостовик	цилиндрический
Материал изделия	HSS-TIN
Комплектация	13 шт. + пластиковый пенал
Мак. длина, мм	101
Макс. диаметр хвостовика, мм	6,5
Вес брутто, кг	0,18
Цена, руб.	321

Плюсы и минусы

пока новые отлично проделывают отверстия пенал обеспечивает сохранность всех предметов набора

быстро тупятся

Metabo 627153000, 19 шт.

Мне нравится1Не нравится

Изделия для сверления предназначены для профессионального применения. Качественную работу обеспечивает быстрорежущая сталь и прецизионная шлифовка.

хвостовик	цилиндрический
Материал изделия	HSS-G
Диапазон диаметров оснастки, мм	1,5-10
Кол-во предметов	19 шт.
Макс. диаметр хвостовика, мм	10
Вес брутто, кг	0,66
Цена, руб.	1039

Плюсы и минусы

подходят для небольшого сверлильного станка качественно проделывают отверстия

без смазки быстро тупятся, главное не перегревать

ПРАКТИКА Профи 640-285

Мне нравитсяНе нравится

Изделия из стали имеют покрытие – нитрид титана, которое придаёт повышенной прочности. Угол заточки режущей части – 118 градусов.

Хвостовик	цилиндрический
Материал изделия	HSS
Диаметры оснастки, мм	1,5-6,5
Тип изделия	спиральный
Макс. диаметр хвостовика, мм	6,5
Вес брутто, кг	0,17
Цена, руб.	737

Плюсы и минусы

удобная упаковка хорошо сверлят можно затачивать хорошая центровка

на выходе подрывают металл

BOSCH PointTeQ 2.608.577.351, 19 шт.

Мне нравитсяНе нравится

Праворежущие сверлильные изделия имеют угол заточки 135 градусов. Для их изготовления используется высокопрочная сталь.

Хвостовик	цилиндрический
Материал изделия	HSS
Диаметры оснастки, мм	1-10
Макс. диаметр хвостовика, мм	10
Вес брутто, кг	0,55
Цена, руб.	959

Плюсы и минусы

качественный материал хорошая заточка удобная коробка ходовые размеры

существенных нет

Сверло по металлу, ступенчатое STAYER 29660-6-20-8 20 x 75 мм

Мне нравитсяНе нравится

Изделие предназначено для сверления отверстий разных диаметров. При этом нет необходимости переустанавливать оснастку. Благодаря степеням разных параметров удаётся сделать отверстия диаметром: 6-20 мм.

Тип	ступенчатый
Материал изделия	HSS
Характеристика ступеней	кол-во – 8 шт.; высота ступени – 6 мм; диапазон диаметров – 6-20 мм.
Длина, мм	75
Особенности	трёхгранный хвостовик
Диаметр хвостовика, мм	8
Вес брутто, кг	0,06
Цена, руб.	519

Плюсы и минусы

высокая эффективность при формировании больших отверстий благодаря крестообразной подточке режущей кромки исключается подклинивание

левостороннее вращение невозможно

Сверло по металлу, ступенчатое matrix 72357 95

Мне нравится1Не нравится

Изделие предназначено для работы со следующими типами материалов: листовой и тонкостенный металл, нержавеющая сталь, цветной металл, пластик.

Тип	ступенчатый
Материал изделия	HSS-TIN
Тип хвостовика	цилиндрический
Особенности	трёхгранный хвостовик
Характеристика ступеней	кол-во – 13 шт.; диапазон диаметров – 6-30 мм.
Длина, мм	95
Особенности	трёхгранный хвостовик
Диаметр хвостовика, мм	10
Вес брутто, кг	0,16
Цена, руб.	629

Плюсы и минусы

хорошо держит заточку возможность делать отверстия разных диаметров одним сверлом

возможно только правое вращение

Hammer 202-801 DR MT 2 x 69 мм

Режущая кромка заточена под углом 118 градусов. Благодаря качеству шлифовки достигается оптимальное выведение шлама.

Хвостовик	НЕХ шестигранный
Материал изделия	HSS
Покрытие	нитрид титана
Тип	спиральное
Длина, мм	69
Диаметр, мм	2
Вес брутто, кг	0,02
Цена, руб.	89

Плюсы и минусы

при использовании по назначению режущая кромка долго не тупится удобный размер хвостовика высокая износостойкость

существенных нет

Итоговая таблица рейтинга

DeWALT DT7926-XJ, 29 шт. 1

Metabo 627153000, 19 шт. 1

Сверло по металлу, ступенчатое matrix 72357 95 1

Сибртех 723867

ПРАКТИКА Профи 640-285

BOSCH PointTeQ 2.608.577.351, 19 шт.

Сверло по металлу, ступенчатое STAYER 29660-6-20-8 20 x 75 мм

Конусное сверло по металлу

Различные конусные сверла по металлу применять несложно. Рабочая часть данного приспособления — это конусный ряд, состоящий из поэтапных кольцевых элементов и продольной канавки, которая имеет острую кромку для резания металла. Поэтому можно применять один и тот же инструмент для выполнения различных отверстий. Выбрав такое изделие, мастер не будет в процессе работ искать инструменты разной толщины. Не придется их покупать, что позволит сэкономить на производстве монтажных работ.

Постепенное изменение диаметра конусного инструмента осуществляется благодаря наличию плавных переходов от широкой части изделия к острию. Данная форма помогает вращению изделия, в результате эффективность обработки тонкого металла увеличивается. При производстве конусных моделей используют прочную сталь, благодаря этому изделие обладает продолжительным периодом эксплуатации и его не придется часто точить.

Конусные сверла могут за 1 раз осуществлять такие технологические процессы, для которых при использовании других видов конструкций нужно поэтапно применять несколько моделей. Сверлить отверстия в металлическом листе можно с большой скоростью, выходит отличное качество обработки, даже если лист имеет небольшую толщину. Применяются конические сверла по металлу для обработки стальных листов, цветных металлов, древесины, пластика или гипса.

Острие конусного инструмента обеспечивает точную установку приспособления, не нужно пробивать ориентировочное отверстие в заготовке. Конусное сверло устанавливают на ручную дрель или станок. Если подобрать переходники, то такое приспособление можно установить на болгарку или перфоратор. Конструкция с переходником позволяет сверлить отверстия в заготовках из стали.

Инструменты применяют, чтобы исправить дефекты после использования бура, устранить заусенцы, выполнить треугольные отверстия. У конусного приспособления есть вершина. Для того чтобы осуществлять предварительное сверление, имеется скошенный переход. Чтобы убрать неровности отверстий, есть режущая кромка, с ее помощью можно увеличить ширину проема. Инструменты часто используются в автосервисе при ремонте узлов автомашин, монтаже сантехнических приспособлений, ремонте электрощитов, в строительстве.

Разновидности сверл по бетону

Винтовые

Винтовые спиралевидные сверла визуально похожи на насадки по металлу и дереву. У них также есть режущая кромка и канавка для вывода бетонной крошки наружу. Отличие лишь в наконечнике. Он может быть победитовым или с алмазным напылением. Такой наконечник хорошо сверлит бетон, кирпич, шлакоблок и другие цементные материалы.

Сверла по бетону изготавливаются в большинстве случаев для перфоратора, поэтому большая их часть имеет шестигранный хвостовик под патрон SDS.

Пиковидные

Такой тип сверл характеризуется наличием пики цилиндрической формы и наконечника, похожего на наконечник копья. Наконечник изготавливается с алмазным напылением, поэтому им можно сверлить особо прочный материал. Такие сверла предназначены для бурения небольших отверстий в камне. Однако само сверление довольно долгое и может занимать несколько минут. Некоторые насадки имеют канавки для отведения каменной крошки, а другие нет. Такое сверло нужно только для сверления камня – для других целей лучше взять обычное винтовое.

Коронки

Наиболее крупные сверла, предназначенные для сверления больших отверстий в бетоне. Они представляют собой полую коронку с зубчатой кромкой. В центре располагается сверло, которое забуривается в бетон и центрирует всю насадку на протяжении работы. Если нужно высверлить в кирпиче или бетоне идеальное крупное отверстие, например, под водопроводную трубу или кабель-канал, тогда коронка – это идеальный вариант.

Приспособления для заточки

Для сокращения времени работы и улучшения ее качества важно подобрать приспособление, позволяющее удерживать режущий инструмент неподвижно. Нормальная заточка сверл по металлу во многом зависит от точности выставления требуемого угла и возможности регулирования подачи в процессе точения

Большинство приспособлений позволяет точить режущий инструмент размером 3–19 мм

Для восстановления спиралевидных изделий применяются как специализированные, так и обыкновенные станки с электроприводом и системой подачи, которые можно собрать самому и установить в гараже либо подсобном помещении

Большинство приспособлений позволяет точить режущий инструмент размером 3–19 мм. Для восстановления спиралевидных изделий применяются как специализированные, так и обыкновенные станки с электроприводом и системой подачи, которые можно собрать самому и установить в гараже либо подсобном помещении.

Для работы в домашних условиях нет смысла покупать дорогостоящее профессиональное оборудование: можно ограничиться точильным кругом в паре с держателем либо вовсе выполнить выправку изделия вручную.

При помощи болгарки

Помимо самой машинки, для работы также нужны тиски, в которых фиксируется отлаживаемый режущий инструмент.

Чтобы заточить сверла по металлу болгаркой, необходимо соблюдать следующую последовательность работ:

• изделие вертикально зажать в тисках;
• сначала обработать тыльную кромку до удаления следов износа;
• рабочую грань обточить под 120°.

Для недопущения перегревания сверла контакт его со шлифовальным диском должен длиться не более 1–2 секунд. Эффект достигается за счет многократного снятия тонкого слоя металла с рабочей грани.

Заточка на точиле

Заточка на точильном круге считается более удобным и безопасным способом по сравнению с болгаркой.

Если опыт не позволяет определить уровень износа сверла по металлу и выполнить его оправку на точиле «на глаз», нужно воспользоваться специальным приспособлением – держателем, устанавливаемым вблизи рабочего диска. Во избежание смещения фиксатор надежно прикрепляется посредством болтового соединения.

На обточном станке затачивание сверл по металлу не представляет никакой сложности.

Инструмент закрепляется в фиксаторе, включается точило, и рабочие кромки слегка прижимаются к кругу под нужным углом. При наличии мелких зазубрин перед точением их следует удалить равномерно со всех сторон.

При помощи насадки на дрель

Качественно и быстро точить сверла средних диаметров (4–10 мм) можно и без заточного круга, используя стандартные насадки для дрели.

Заточка производится в таком порядке:

• на дрель ставится насадка;
• в отверстие требуемого диаметра устанавливается сверло;
• включается дрель, изделие обтачивается с одной стороны;
• для отладки противоположной режущей грани инструмент поворачивается на 180°.

Применение насадки имеет некоторые особенности:

1. Качественная и эффективная заточка возможна только для незначительно затупившихся сверл. При наличии глубоких повреждений, как правило образующихся при значительном перегреве металла, восстановить инструмент не получится.
2. Фиксированный угол заточки. Насадка подходит только для сверл, используемых для работы с определенными материалами.

Заточка напильником или надфилем

Сверло, применяемое для обработки металла, заточить напильником либо надфилем невозможно по двум причинам:

1. Твердость материала. Даже самый лучший напильник сотрется, прежде чем исправит режущий инструмент.
2. При использовании алмазных либо абразивных брусков невозможно вручную выдержать нужный угол.

Угол заточки сверла по металлу

Например, для металлов твёрдого типа, приемлем угол заточки сверла приблизительно 120 градусов, для более мягкий металлов – 90.

Если работать придётся с мягкой бронзой, то угол при вершине будет равен 120—130 градусам; красная медь – 125; алюминий -140; пластмассы – 90-100; хрупкие материалы –140.

Угол заточки не может быть одинаковый для всех материалов!

Таким образом, угол заточки сверла устанавливается в зависимости от характеристики материала (при этом учитывается его пластичность и состояние).

Так, чем мягче материал, тем больше угол наклона. Однако этот принцип применяется на производстве.

В домашних условиях, когда одно и тоже сверло применяется для многих материалов, угол наклона зависит от диаметра сверла и меняется от 19 — 28° для сверл, которые имеют диаметр от 0,25- 10 мм.

Это интересно: Ультразвуковая ванна своими руками для чистки форсунок — объясняем детально
